Provent IOS 200 — фасадный узел для организации подачи свежего наружного воздуха и удаления отработанного через одну точку на стене здания без смешения потоков. Подходит для воздуховодов диаметром 200 мм.
При использовании этого решения отпадает необходимость разводить приточные и вытяжные элементы по разным сторонам фасада или выдерживать между ними трёхметровое расстояние.
Конструкция
Оригинальная запатентованная геометрия корпуса разделяет встречные потоки и предотвращает попадание удаляемого воздуха в канал притока.
Корпус комбинированного фасадного элемента изготовлен из оцинкованной стали и покрыт порошковой краской для дополнительной защиты.

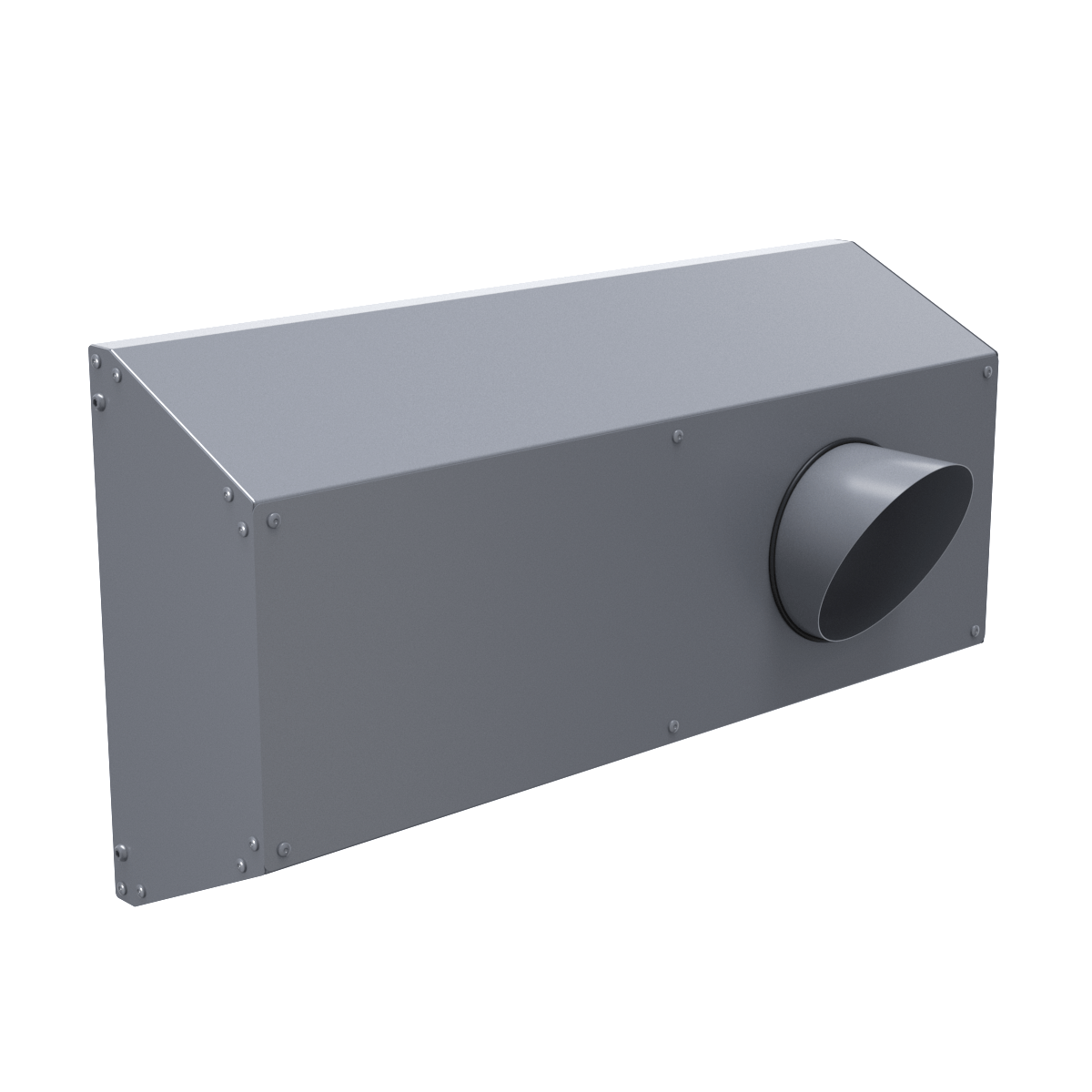

Сужение вытяжного сопла обеспечивает вынос струи более чем на 4 м от стены.

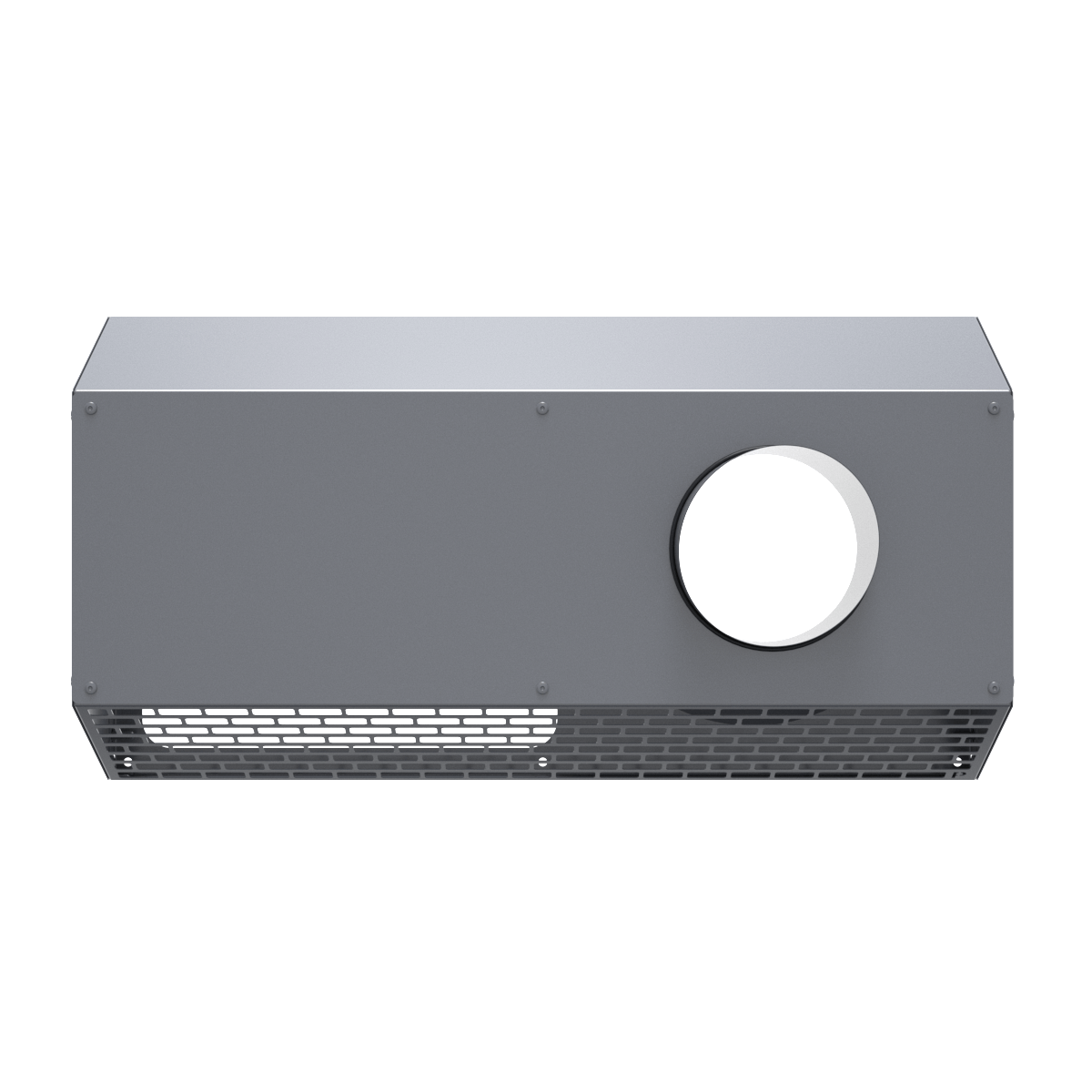

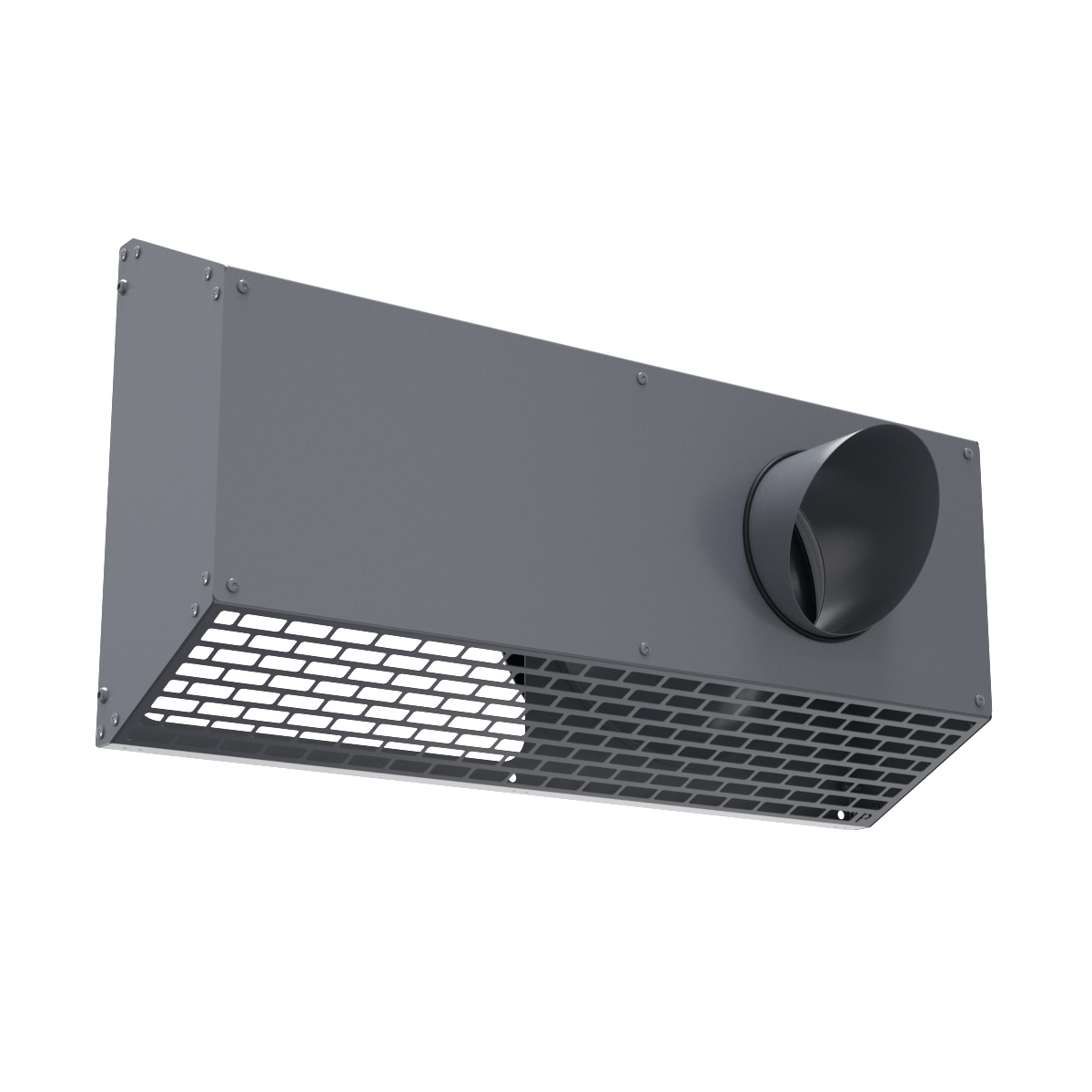

Забор уличного воздуха организован в нижней части изделия, а форма лицевой панели прикрывает приточную зону от осадков.
Движущаяся вытяжная струя увлекает окружающий воздух и формирует воздушный экран, который разделяет зоны притока и удаления и не даёт отработанному воздуху возвращаться в систему.
Функциональные преимущества
Сниженный шум дождя
Внутренние поверхности корпуса облицованы шумоизоляционным материалом, поэтому звук ударов капель по металлу практически не слышен в помещении.
Гибкость при установке

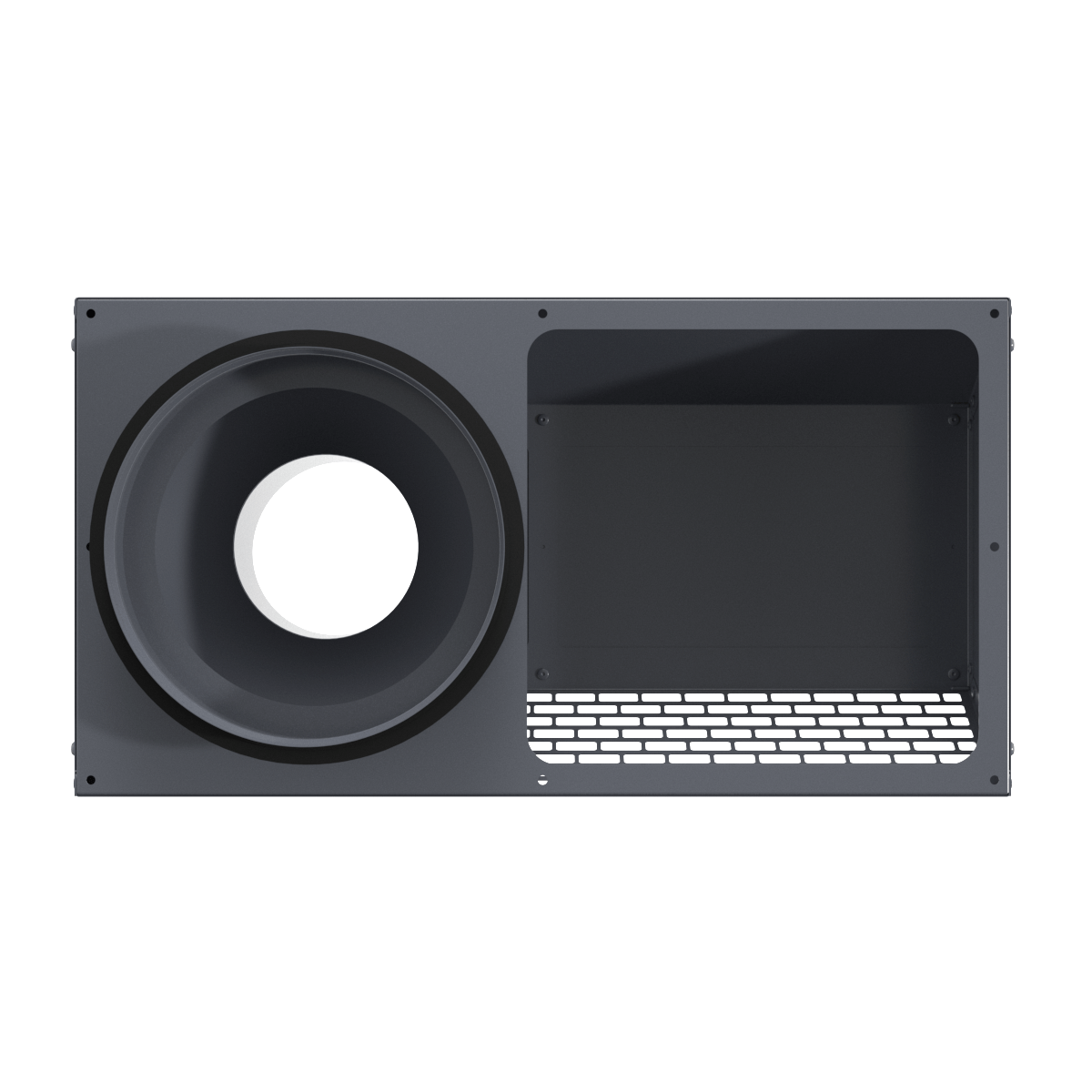

Размер выреза в задней стенке позволяет выводить приточный канал в пределах габаритов отверстия, что облегчает привязку к проектной документации.
Продуманная аэродинамика
Увеличенная площадь приточного сечения и форма вытяжного сопла подобраны так, чтобы потери давления в системе оставались минимальными.
Универсальное подключение
Конструкция допускает как левостороннее, так и правостороннее расположение приточного и вытяжного каналов.
Защита от коррозии
Оцинковка стали и порошковое покрытие надежно защищают фасадный элемент от коррозии и климатических воздействий.
Современный внешний вид
Лаконичный техно‑дизайн и цвет серый графит (RAL 7024) позволяют устройству органично вписаться в архитектуру современного дома.
Монтаж
Комбинированный узел крепится к фасаду саморезами и не требует сложных операций при монтаже. Благодаря симметричной схеме при необходимости можно поменять местами приток и вытяжку, реализовав левое или правое исполнение.
Для сохранения эффективности системы на стадии проектирования и установки важно соблюдать рекомендуемое расположение устройства относительно свеса крыши.

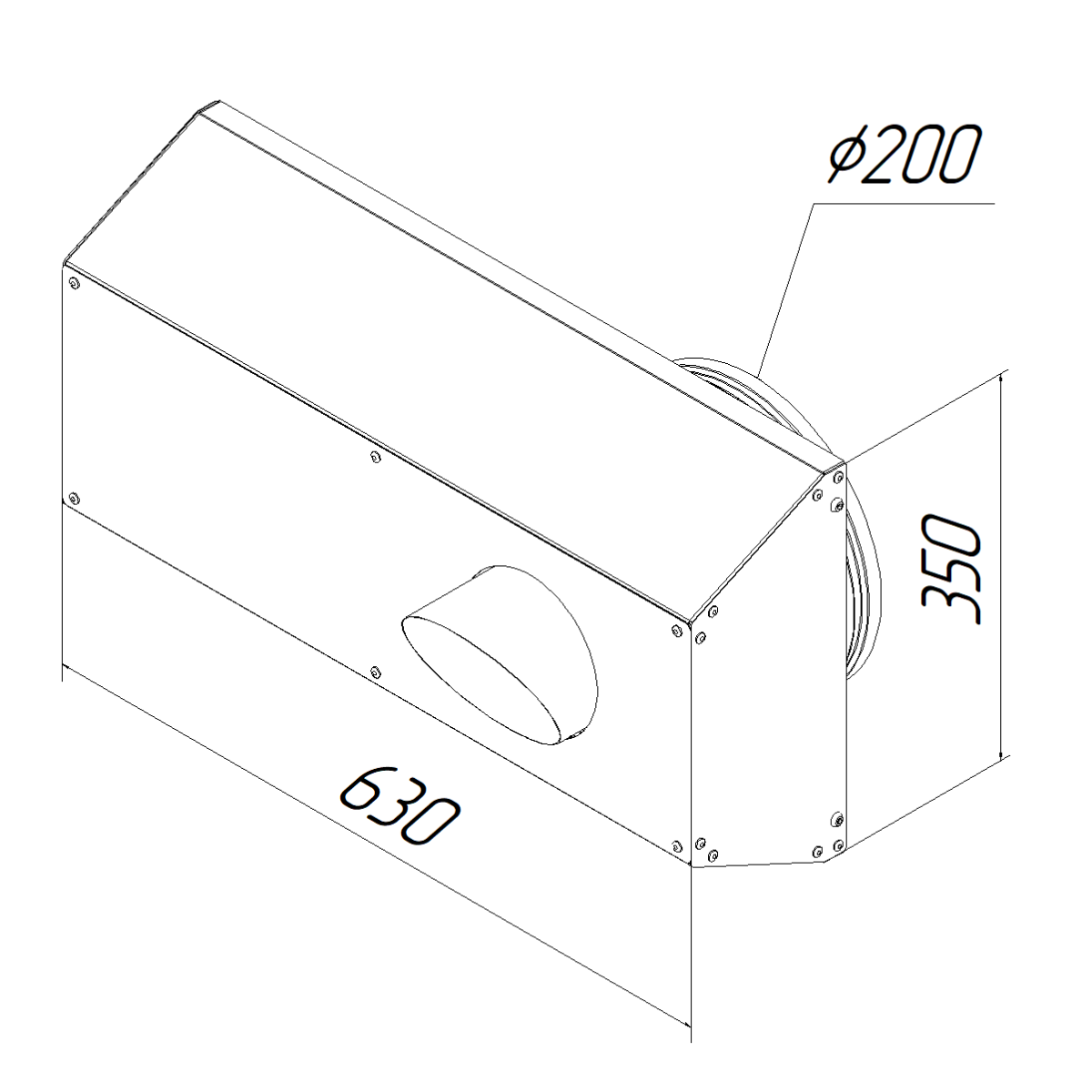

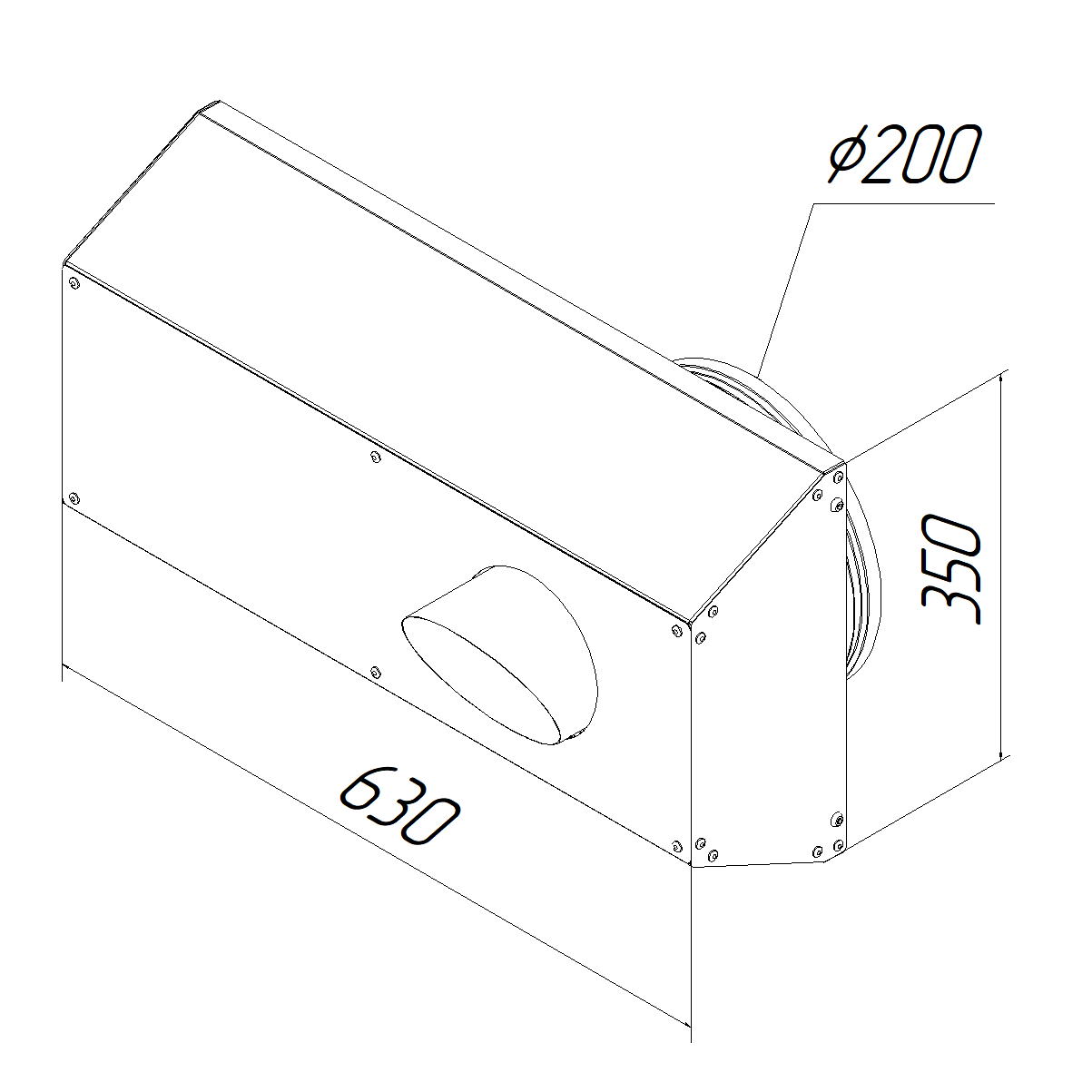

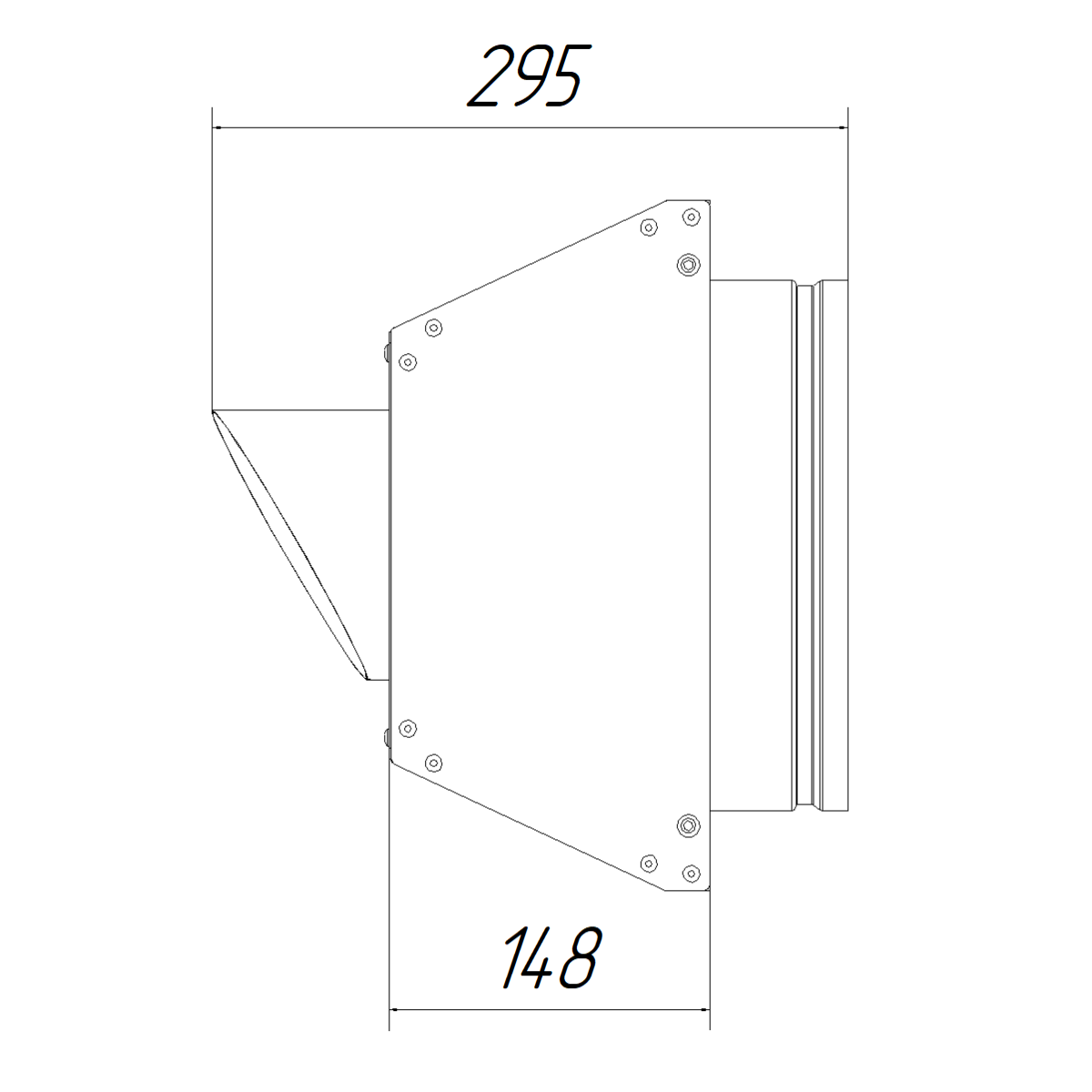

Габаритные размеры
| Артикул | 20400149 | 20400150 | 20400151 | 20400152 |
| Модель | IOS 125G | IOS 160G | IOS 200G | IOS 250G |
| D, мм | 125 | 160 | 200 | 250 |
| A, мм | 470 | 470 | 630 | 630 |
| B, мм | 260 | 260 | 350 | 350 |
| C, мм | 280 | 280 | 295 | 295 |
| F, мм | 151 | 151 | 148 | 148 |
Аэродинамические характеристики
Упаковочная информация
Фасадная комбинированная решетка упакована в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 300 х 240 мм
- Масса брутто: 4,2 кг
