РАЗРАБОТКА
эскизного проекта
системы вентиляции

Эскизный проект — это более простая и сокращенная версия полноценного проекта вентиляции, достаточная для того, чтобы правильно подобрать и рассчитать систему вентиляции на вашем объекте.

В отличии от стандартного проекта он стоит значительно дешевле и выполняется быстрее.

Стоимость его разработки мы вернем при закупке оборудования. А значит, он достанется вам абсолютно БЕСПЛАТНО!

Зачем нужен эскизный проект вентиляции?

  • Эскизный проект выполняется для точного подбора и расчёта оборудования, места расположения всех элементов системы вентиляции, требуемого пространства и занижения потолков
  • В проекте определяется состав и стоимость оборудования системы вентиляции в вашем доме или квартире
  • Проект можно использовать в качестве монтажной схемы, при монтаже на объекте

Что входит в эскизный проект?

  • Индивидуальный точный расчет воздухообмена притока и вытяжки по всем помещениям
  • Расчет и подбор оборудования: вентиляционная машина (приточно-вытяжная, приточная с нагревателем или вытяжная), все необходимые принадлежности (шумоглушители, клапаны, фильтры, нагреватели и т.д.), система воздухораспределения (воздуховоды, коллекторы, пленумы, анемостаты и диффузоры)
  • Подробную спецификацию с оборудованием и ценами
  • План расположения коллекторов, пленумов, диффузоров, прокладки воздуховодов, монтажа и обвязки вентмашины

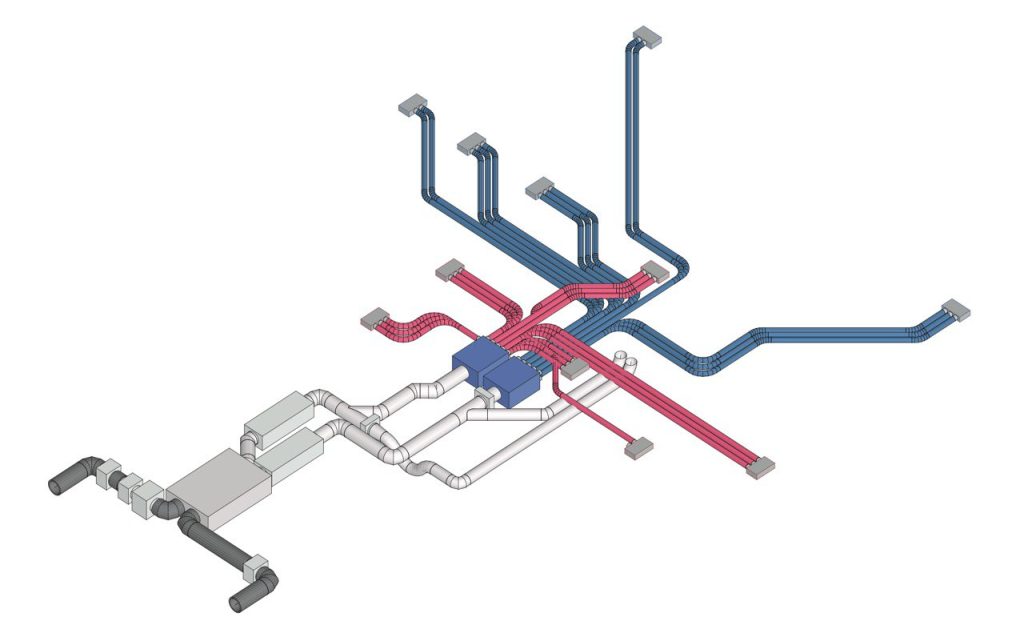

  • 3D визуализация системы
  • Рекомендации по монтажу оборудования

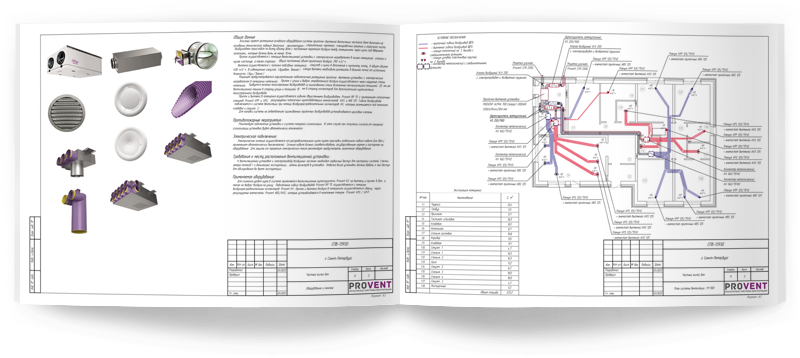

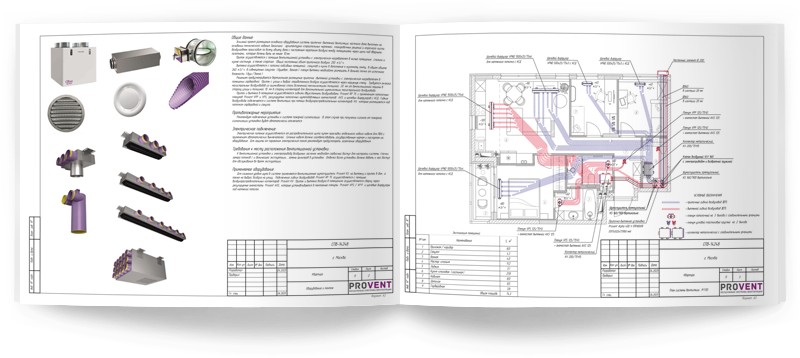

Скачайте и посмотрите пример эскизного проекта:

Пример эскизного проекта по вентиляции.pdf (Скачать)

Что не входит в проект?

  • В рамках эскизного проекта не осуществляется выезд инженера и замерщика на объект
  • Не осуществляются согласования с дизайнерами и привязки расположения оборудования к отделке
  • Не осуществляются согласования и совмещение вентиляции
 с остальными инженерными системами (канализацией, трубами отопления, электрической проводкой и т.д.) и конструктивными особенностями здания

ЗАКАЖИТЕ

консультацию специалиста

Оставьте номер своего телефона и мы перезвоним вам!
Или позвоните по бесплатному номеру: 8 (800) 101-42-92

Сколько стоит разработка эскизного проекта?

Площадь квартиры или домаПриточная или вытяжная системаПриточно-вытяжная система
до 150м215000,00 руб.20000,00 руб.
от 150м2 до 250м220000,00 руб.30000,00 руб.
более 250м2по согласованиюпо согласованию

ВАЖНО! Мы вычтем оплаченную сумму
за эскизный проект из вашего счета при заказе оборудования в нашей компании.

Сколько времени займет разработка проекта?

Обычно срок составляет от 10 до 14 рабочих дней с момента согласования и подписания технического задания.

Что необходимо чтобы разработать проект?

  • В первую очередь нужно определиться с типом системы вентиляции: приточно-вытяжная с рекуперацией, приточная с нагревателем или распределённая вытяжка
  • Прислать нашим инженерам планировки дома или квартиры с указанием назначения помещений и размерами
  • Ответить на уточняющие вопросы для технического задания

Сколько может стоить система вентиляции для вашего дома?

Для того, чтобы точно определить стоимость необходимо разработать эскизный проект и спецификацию.

Но на основании нашего опыта, мы составили сводную таблицу стоимости оборудования для различных
квартир и домов. Можете ознакомиться с ней, скачав файл по ссылке ниже.

Для того, чтобы точно определить стоимость необходимо разработать эскизный проект и спецификацию.

Но на основании нашего опыта, мы составили сводную таблицу стоимости оборудования для различных
квартир и домов. Можете ознакомиться с ней, скачав файл по ссылке ниже.

Сводная таблица стоимости.pdf (Скачать)

ОСТАЛИСЬ ВОПРОСЫ?

ЗАКАЖИТЕ

консультацию специалиста

Оставьте номер своего телефона и мы перезвоним вам!
Или позвоните по бесплатному номеру: 8 (800) 101-42-92

Ответы на часто задаваемые вопросы:

Приток свежего воздуха организуется во все жилые помещения: спальни, детские, кабинеты, гостиные и т.д. Вытяжка осуществляется из всех санузлов, кухни, подсобных и технических помещений: прихожая, кладовки, гардеробы, прачечная и т.д.

Воздухообмен осуществляется перетоком под дверями, через стандартные щели (5-10мм). Воздух движется от спален и гостиной в кухню, санузлы и подсобные помещения.

Таким образом влажность и запахи не распространяются по помещениям, и происходит полный воздухообмен по всему объему дома или квартиры, без застойных зон.

Приток свежего воздуха в каждое жилое помещение должен быть не менее 30 м3/ч на каждого человека (СП 60.13330.2020. Приложение В). На весь дом или квартиру (с учетом помещений общего времяпровождения жильцов: гостиные и т. д.) не менее 60 м3/ч на каждого постоянного проживающего человека. Объем вытяжного воздуха полностью компенсирует приток и обеспечивает правильный и здоровый микроклимат во влажных и технических помещениях.

По желанию заказчика можно увеличить расчетное значение до 40 м3/ч на человека. Но это потребует увеличенную сеть воздуховодов, более мощную, а значит более шумную и габаритную вентмашину, требующую большего пространства для монтажа.

Стоимость системы вентиляции увеличится, вырастут эксплуатационные расходы на работу вентмашины, нагрев зимой и охлаждение летом. Воздух зимой будет более сухой.

Вместо одного стального воздуховода большого диаметра (d160/d200/d250мм), по которому движется большой объема воздуха на высокой скорости, используются несколько гибких воздуховодов малого диаметра (d75 или d90 мм). В каждом из них бесшумно движется малое количество воздуха на низкой скорости. Это позволяет минимизировать занижение потолков, смонтировать воздуховоды скрытно внутри
стен и перекрытий, снизить шум в системе вентиляции. В каждое помещение прокладываются отдельные гибкие воздуховоды, и звуки не переносятся между помещениями через вентиляцию.

Подбор оборудования выполняется таким образом, что в обычном режиме (все постоянно проживающие люди находятся дома) система вентиляции работает на средней скорости – тихо и экономично. Если пришли гости и нужен повышенный воздухообмен, можно просто увеличить обороты вентмашины.

Основные преимущества системы гибких воздуховодов:

  • Компактность: скрытый монтаж, минимальное занижение потолков.
  • Простой монтаж: не нужны специальные навыки и инструменты.
  • Надежность: бесшовная конструкция без стыков и герметичные соединения.
  • Экологичность: воздуховоды не содержат и не выделяют вредные вещества.
  • Долгий срок службы: полиэтилен не подвержен коррозии.

Гибкие воздуховоды Provent выполнены из первичного полиэтилена высокой плотности: материал экологичен и безопасен. Из него обычно изготавливают пищевые и медицинские принадлежности. Воздуховоды Provent прошли исследования на безопасность и отсутствие выделения вредных веществ в ФБУЗ «Центр гигиены и эпидемиологии в г. Москве». Получено экспертное заключение.

Воздуховоды имеют двустенную конструкцию:

  • наружный гофрированный слой — защитный. Обеспечивает гибкость, прочность, защиту от внешний воздействий;
  • внутренний слой гладкий, прозрачный. Имеет минимальное сопротивление воздушному потоку, содержит специальные антистатические и антибактериальные добавки.

Правильно спроектированная и смонтированная система вентиляции практически бесшумна:

  • вентмашина подбирается таким образом, чтобы она работала тихо на средних оборотах;
  • вентиляционные шумоглушители поглощают звуки от работы вентиляторов;
  • воздухораспределительные коллекторы с шумопоглощающим внутренним слоем замедляют скорость движения воздуха, стабилизируют поток, дополнительно снижая уровень шума;
  • в гибких вентиляционных каналах с гладким внутренним слоем воздух движется на минимальной скорости, не создавая дополнительных шумов.

Все это в совокупности делает систему вентиляции Provent очень тихой.

Приточно-вытяжные установки (ПВУ) по своей конструкции бывают настенные/напольные с вертикальными выходами и потолочные с горизонтальными выходами.

Потолочные модели экономят полезное пространство позволяют разместить вентмашину даже в небольших помещениях. Но при этом такие компоненты, как шумоглушители и коллекторы, могут не поместиться на потолке в этом же помещении.

Потолочные машины менее удобны в монтаже и эксплуатации.

Настенные и напольные ПВУ удобны в монтаже и дальнейшей эксплуатации. Позволяют часто разместить основное вентиляционное оборудование в пределах одного помещения на стене и потолке.

Можно, но при соблюдении ряда условий. Конкретная модель должна быть одобрена производителем для установки в неотапливаемых помещениях. Температурный режим эксплуатации должен соответствовать документации производителя.

Эксплуатация ПВУ в неотапливаем помещении, особенно на холодном чердаке, всегда несет риск обмерзания и отказа оборудования. При размещении вентиляционного оборудования на чердаке рекомендуется выделять в пространстве чердака утепленную отапливаемую венткамеру, чтобы обеспечить беспроблемную эксплуатацию оборудования.

Вентиляционные шумоглушители поглощают звуки от работы вентиляторов и не допускают их распространения по воздуховодам. Применение шумоглушителей обязательное условие тихой системы. Чем длиннее шумоглушитель, тем он эффективнее, также можно использовать несколько шумоглушителей подряд.

Минимальное количество шумоглушителей – два: по одному на притоке и вытяжке со стороны помещений. Также целесообразна установка шумоглушителей со стороны улицы, чтобы снизить шум от вентиляции возле дома.

Приточно-вытяжные установки рекомендуется размещать в отапливаемых технических или подсобных помещениях. Если в ПВУ установлен рекуператор, требующий отвод конденсата, необходимо предусмотреть подключение к канализации.

Воздухораспределительные коллекторы служат для подключения гибких воздуховодов к системе вентиляции. Еще коллекторы выполняют функцию камеры статического давления (КСД), в которой поток воздуха замедляется и стабилизируется, тем самым снижается шум потока, и он равномерно распределяется по гибким воздуховодам.

Коллектор Provent покрыт шумопоглощающим материалом и выполняет функцию шумоглушителя.

Одной из основных задач проектирования системы вентиляции является снижение сопротивления системы и сокращение длины воздуховодов. Поэтому целесообразно размещать коллекторы как можно ближе к геометрическому центру здания, чтобы все гибкие воздуховоды были максимально короткие. Обычно коллекторы располагаются под потолком в подсобных помещениях. Также можно размещать коллекторы между балками перекрытия, в полу или технических нишах.

Гибкие двустенные воздуховоды можно прокладывать под потолком, внутри стен и перекрытий. Высокая кольцевая жесткость позволяет укладывать воздуховоды в бетонные стяжки и плитные фундаменты на этапе строительства.

Можно, но все элементы системы должны быть оклеены теплоизоляцией.

Нет. Максимальная температура перемещаемого воздуха +30 градусов Цельсия.
