Provent IOS 250 — фасадный узел, который позволяет организовать подачу свежего наружного воздуха и удаление отработанного через одну точку на стене здания без их смешения.
Благодаря такой схеме отпадает необходимость разводить приточные и вытяжные элементы по разным сторонам фасада или выдерживать между ними трёхметровый зазор. Подходит для магистральных воздуховодов диаметром 250мм.
Конструкция
Запатентованная форма корпуса разделяет встречные потоки и предотвращает попадание удаляемого воздуха в приточный канал.

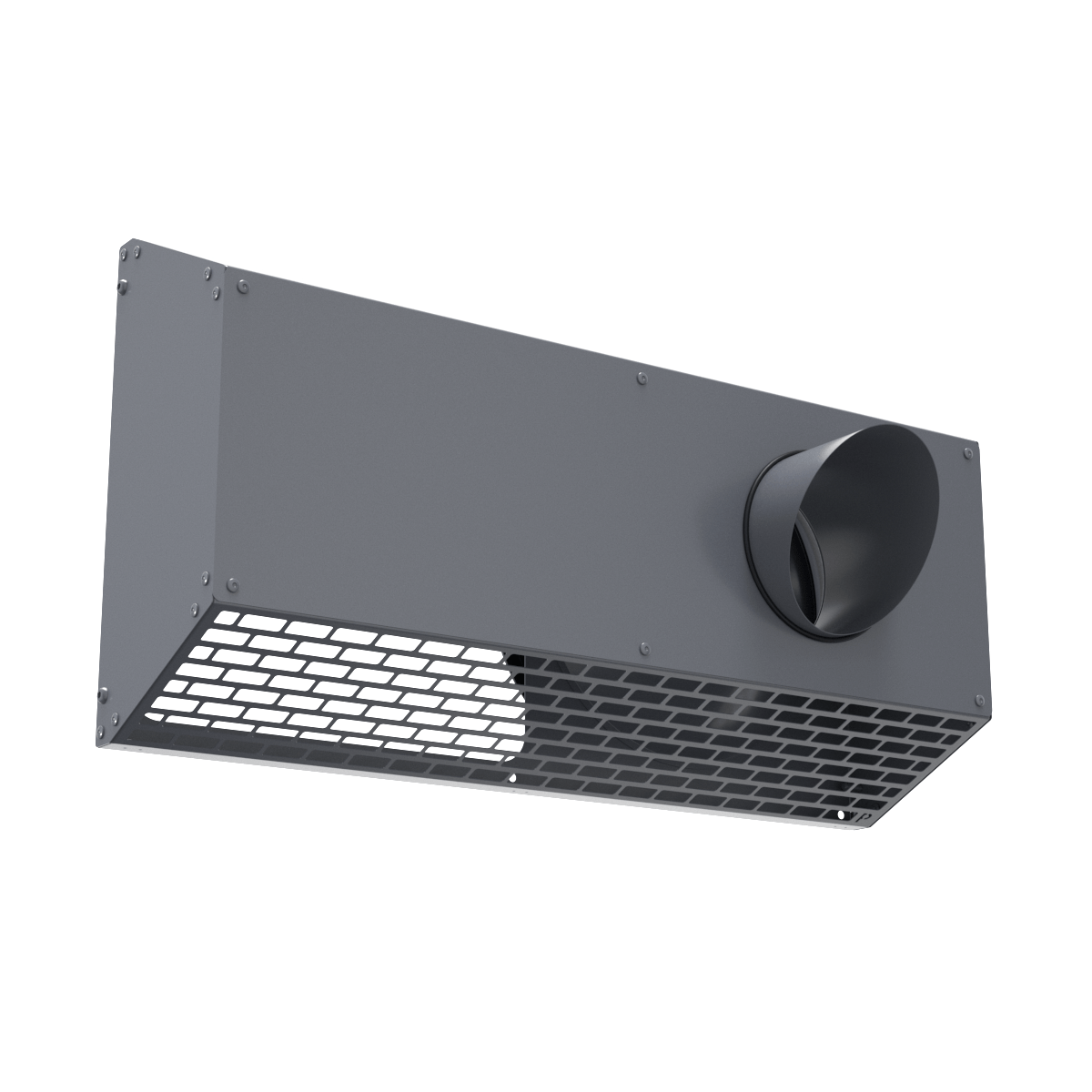

Комбинированный фасадный элемент изготовлен из оцинкованной стали и покрыт порошковой краской, что повышает стойкость к внешним воздействиям.
Суженное сопло вытяжного канала обеспечивает вынос струи более чем на 4 м от фасада.

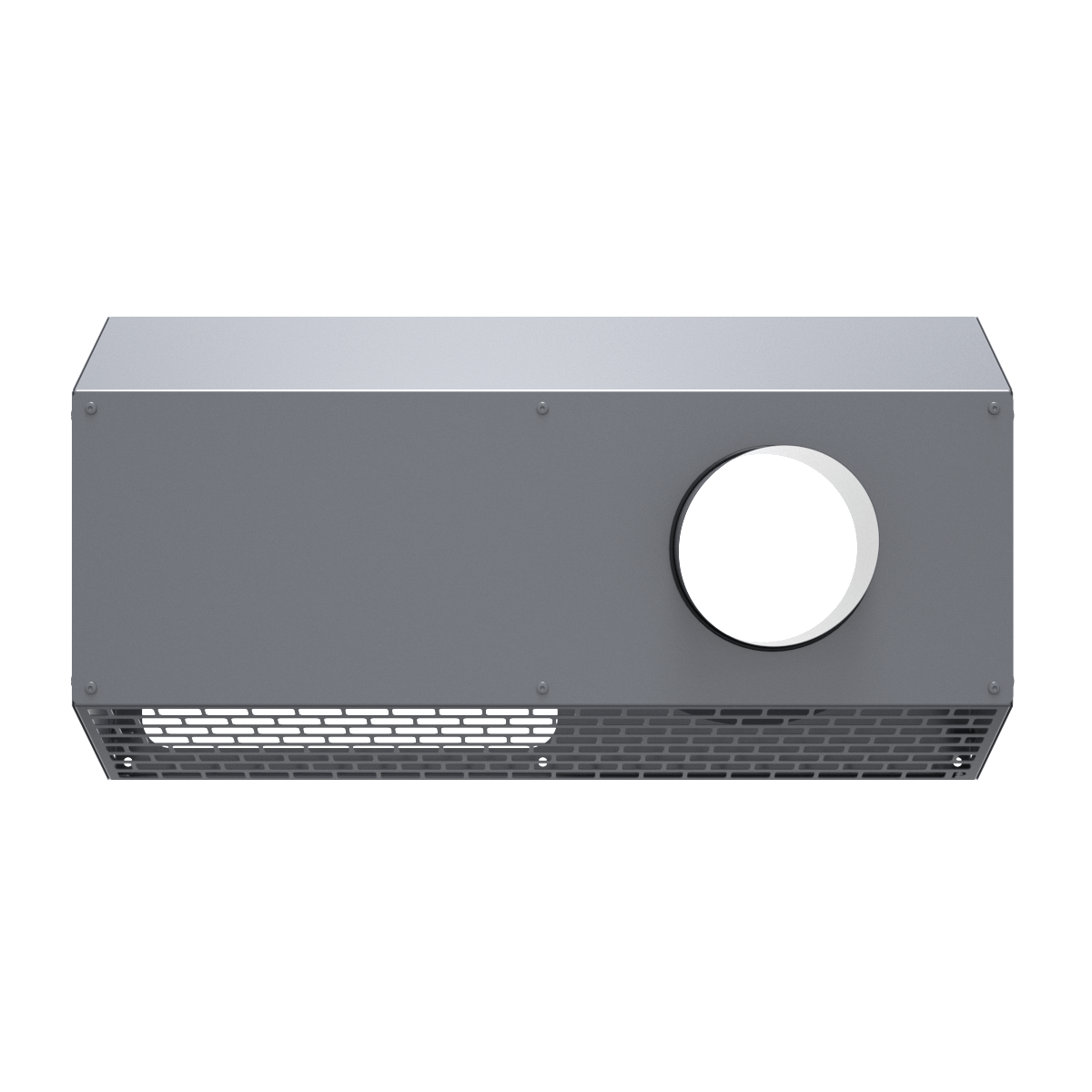

Забор наружного воздуха организован снизу; геометрия лицевой панели прикрывает эту зону от осадков.
Движение вытяжной струи дополнительно увлекает окружающий воздух и формирует воздушный барьер, который разделяет области притока и удаления и не позволяет отработанному воздуху возвращаться в систему.
Функциональные преимущества
Снижение шума от дождя
Внутренние поверхности корпуса оклеены шумоизоляцией, поэтому стук капель по металлу практически не передаётся внутрь помещения.
Гибкость монтажа

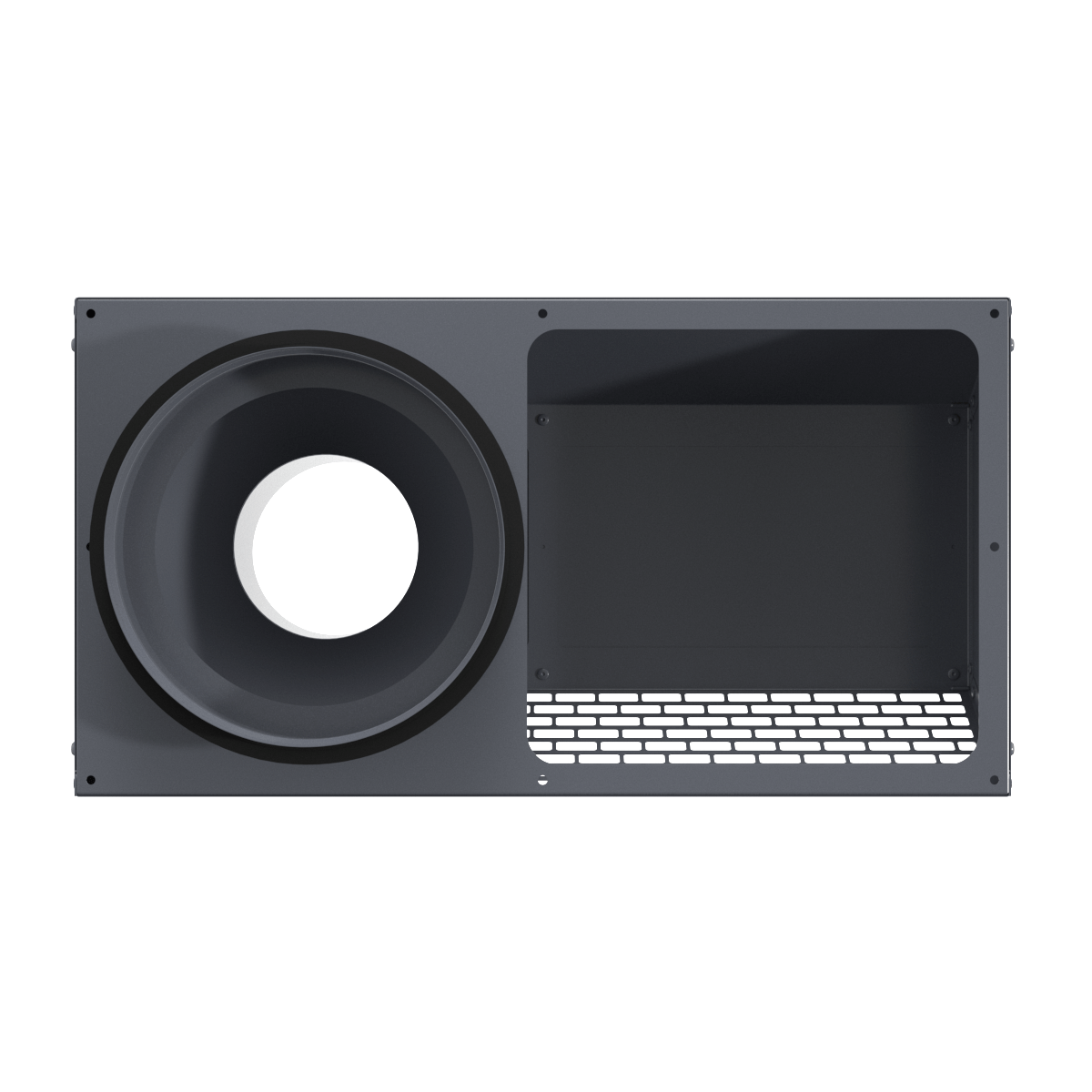

Отверстие в задней стенке под приточный канал позволяет варьировать расположение выходного отверстия воздуховода в пределах габаритов, что упрощает привязку к проекту.
Оптимальная аэродинамика
Увеличенная площадь приточного сечения и форма вытяжного сопла подобраны так, чтобы потери давления в системе оставались минимальными.
Универсальное подключение
Конструкция допускает как левостороннее, так и правостороннее расположение каналов подачи и удаления воздуха.
Защита от коррозии
Оцинкованная сталь в сочетании с порошковой окраской надёжно защищает фасадный узел от коррозии и климатических нагрузок.
Современный внешний вид

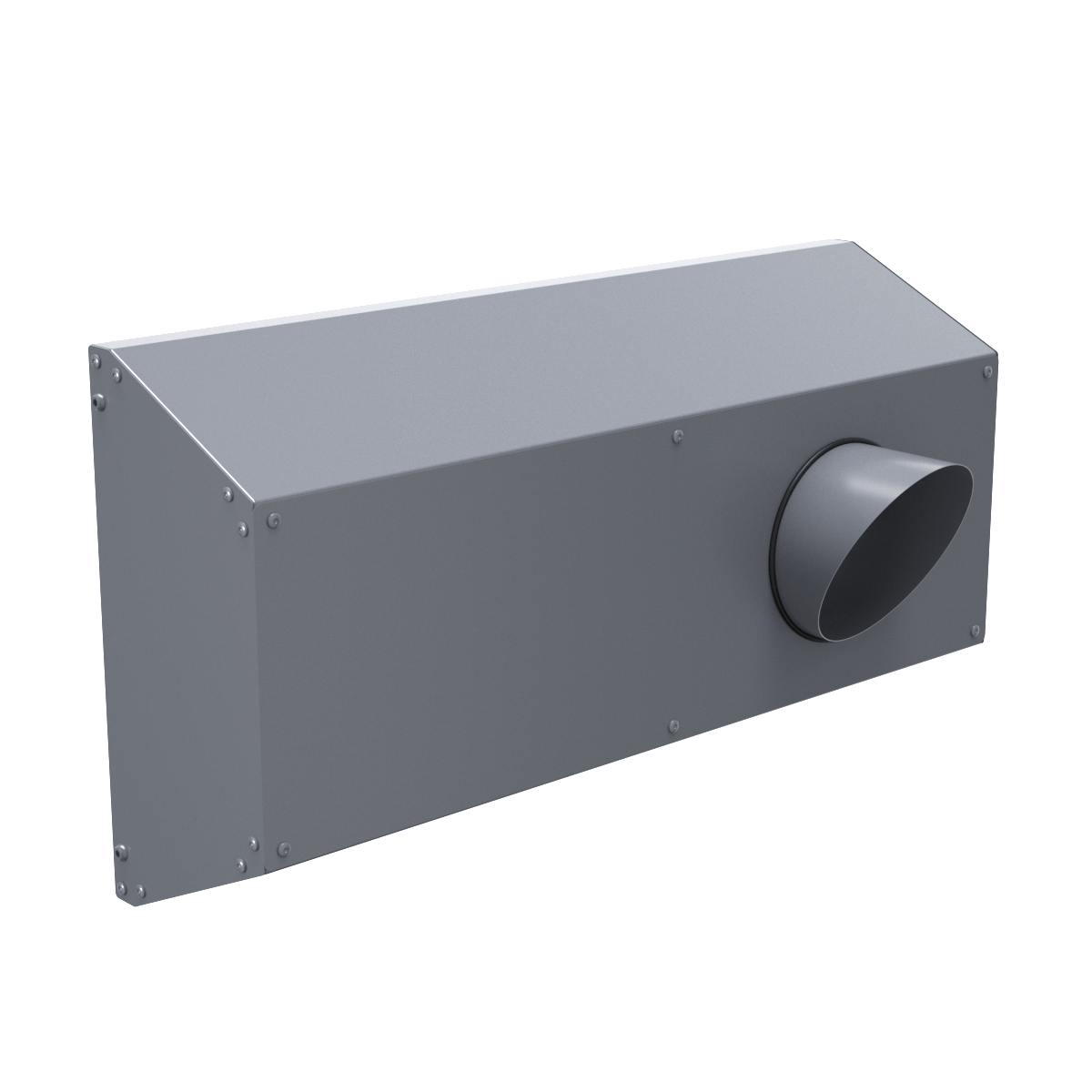

Лаконичный техно‑дизайн и цвет серый графит (RAL 7024) позволяют устройству аккуратно вписаться в архитектуру современного фасада.
Монтаж
Комбинированный узел Provent IOS 250 крепится к стене саморезами и не требует сложных операций при установке.
При необходимости приточный и вытяжной каналы можно менять местами, реализуя левое или правое исполнение.
Чтобы сохранить эффективность работы системы, при проектировании и монтаже важно соблюдать рекомендуемое положение Provent IOS 250 относительно свеса крыши.

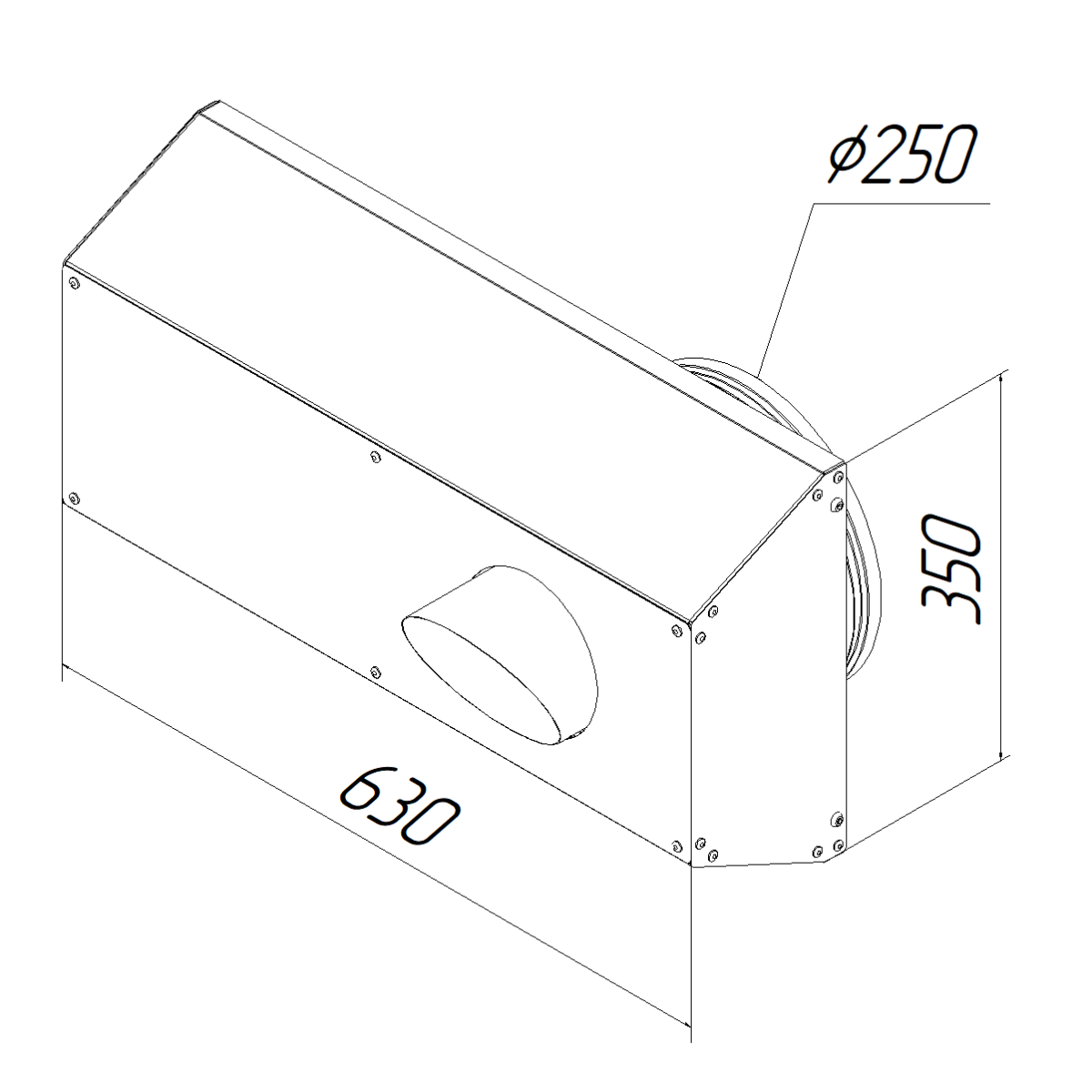

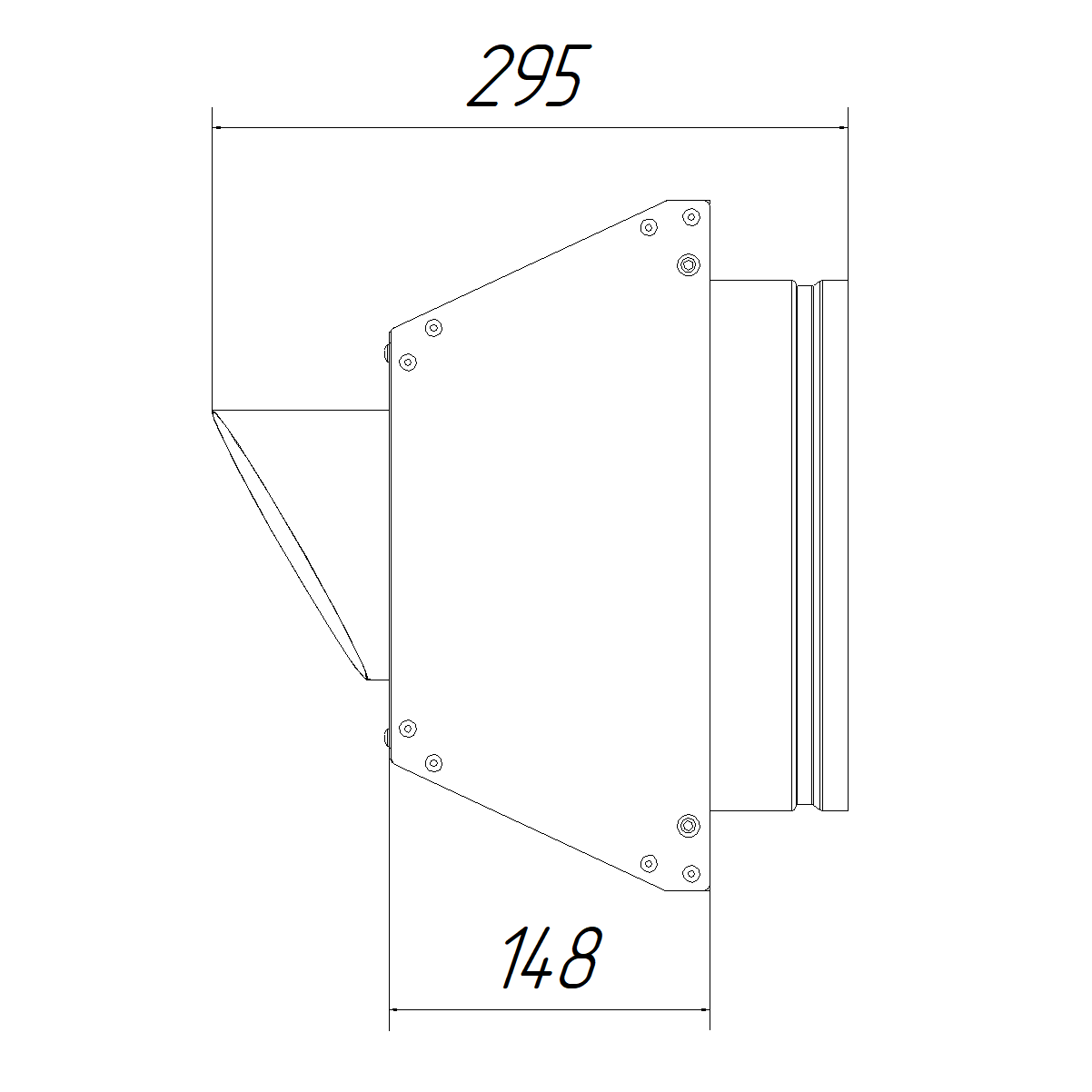

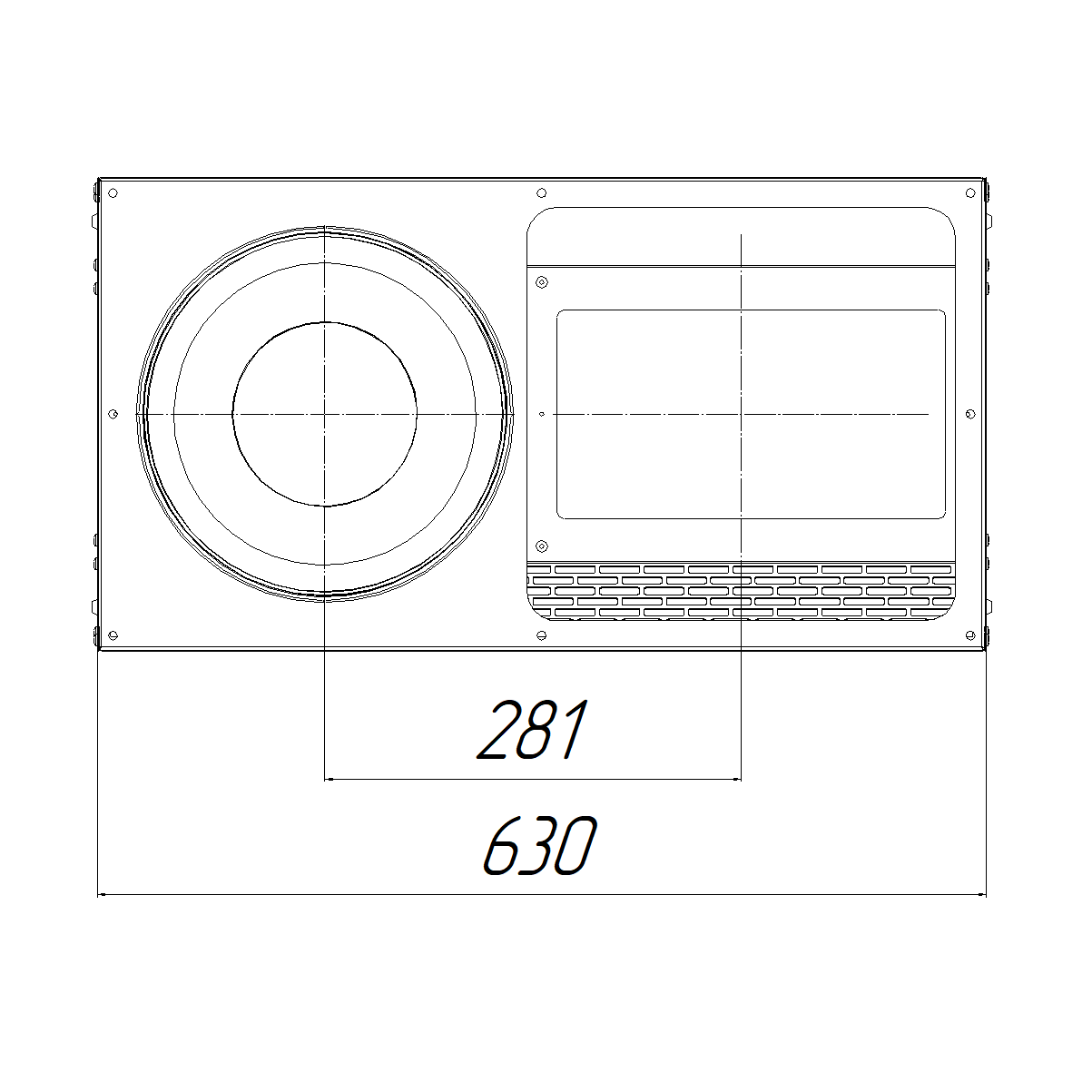

Габаритные размеры
| Артикул | 20400149 | 20400150 | 20400151 | 20400152 |
| Модель | IOS 125G | IOS 160G | IOS 200G | IOS 250G |
| D, мм | 125 | 160 | 200 | 250 |
| A, мм | 470 | 470 | 630 | 630 |
| B, мм | 260 | 260 | 350 | 350 |
| C, мм | 280 | 280 | 295 | 295 |
| F, мм | 151 | 151 | 148 | 148 |
Аэродинамические характеристики
Упаковочная информация
Фасадная комбинированная решетка упакована в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 515 х 320 мм
- Масса брутто: 4,58 кг
