PROVENT ALPHA 550 Compact — компактная и тихая горизонтальная приточно-вытяжная установка с роторным рекуператором. Минимальная высота занижения потолка при подвесном монтаже позволяет размещать установку под потолком в помещениях небольшой площади: кладовых, гардеробных и бойлерных. Установка не требует отвода конденсата; возможен монтаж на балконе, лоджии или чердаке при соблюдении требований паспорта. Максимальная производительность — 550 м³/ч, мощность встроенного электрического нагревателя — 1,0 кВт. Воздуховоды подключаются по бокам. Управление осуществляется с цветного сенсорного пульта 4", который входит в комплект; предусмотрены подключение к умному дому по Modbus RTU и система постоянного расхода воздуха CAV.
Высокоэффективный роторный рекуператор
Матрица ротора увеличенного размера дает повышенную энергоэффективность (коэффициент рекуперации до 84% при номинальном расходе воздуха в зависимости от модели). Гигиеничный коррозионостойкий алюминиевый сплав 3003 обеспечивает долгий срок службы. Прямой зубчатый привод ротора на виброподвесе гарантирует точное позиционирование рекуператора, исключает вибрации, растяжение и износ ремня, необходимость его замены.
Запатентованная конструкция тройного уплотнителя ротора обеспечивает герметичное разделение приточного и вытяжного потоков; секция продувки исключает подмес вытяжного воздуха в приточный на 99%
Современные EC вентиляторы
Двигатели с электронным управлением обеспечивают высочайшую производительность при минимальном потреблении энергии. Малошумные вентиляторы позволяют создать действительно тихие вентустановки.
Фильтр для данной ПВУ
Основные характеристики
| Максимальная производительность | 550 м3/ч |
| Тип рекуператора | Роторный |
| Привод ротора | Прямой зубчатый |
| Коэффициент рекуперации | 77,7% |
| Встроенный электрический нагреватель | 1 кВт |
| Вентиляторы | Высокоэффективные EC |
| Пульт | Цветной сенсорный 4" (в комплекте) |
| Подключение к умному дому | Modbus RTU |
| Летний режим (пассивное охлаждение) | Есть |
| Система постоянного расхода воздуха CAV | Есть |
| Гарантия производителя | 12 месяцев гарантии производителя + 12 месяцев бесплатного сервисного обслуживания |
Эксплуатационные характеристики
| Толщина изоляции | до 50 мм |
| Фильтры | Кассетные, 2 шт.; класс очистки F5 |
| Модель фильтра | FC 550/F5 |
| Уровень звукового давления | 34 дБ(А) |
| Минимальная температура уличного воздуха | -35С |
Электрическое подключение
| Напряжение сети | 230 В (50 Гц) |
| Максимальная мощность | 1,34 кВт |
| Максимальная сила тока | 7,04 А |
| Рекомендуемое сечение кабеля | 3 × 1,5 мм² |

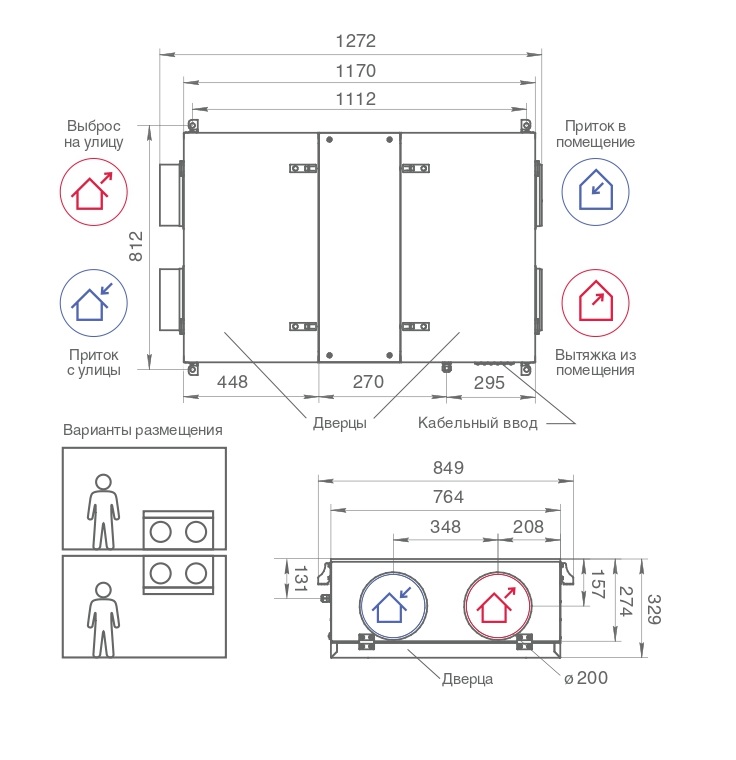

Габаритные характеристики
| Тип установки | Горизонтальная |
| Способ монтажа установки | Подвесной или напольный |
| Монтаж дверцей вверх | Да; требуется перенос термостата согласно паспорту |

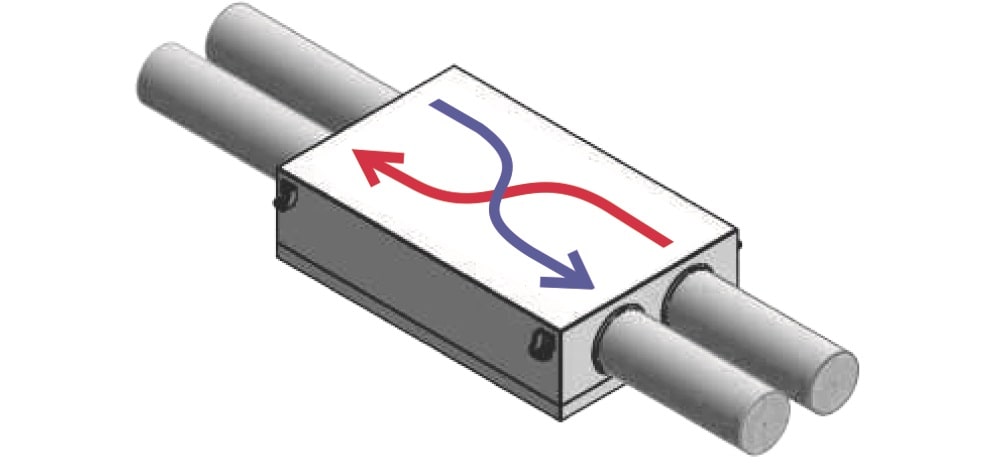

| Подключение воздуховодов | d200 мм |
| Вес установки | 72 кг |
| Габаритные размеры | 1170x764x329 мм |
| Габариты с учетом кронштейнов и фланцев | 1272 × 849 × 329 мм |
График статического давления
Температурная эффективность роторного рекуператора
| Температура на улице, С | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 25 | 30 | 35 | 40 |
| Температура после рекуператора, С | 10,6 | 11,6 | 12,6 | 13,6 | 14,6 | 15,6 | 16,6 | 17,6 | 23,0 | 23,7 | 25,7 | 27,0 |
| На улице, °C | После рекуператора, °C |
|---|---|
| -35 | 10,6 |
| -30 | 11,6 |
| -25 | 12,6 |
| -20 | 13,6 |
| -15 | 14,6 |
| -10 | 15,6 |
| -5 | 16,6 |
| 0 | 17,6 |
| 25 | 23,0 |
| 30 | 23,7 |
| 35 | 25,7 |
| 40 | 27,0 |
