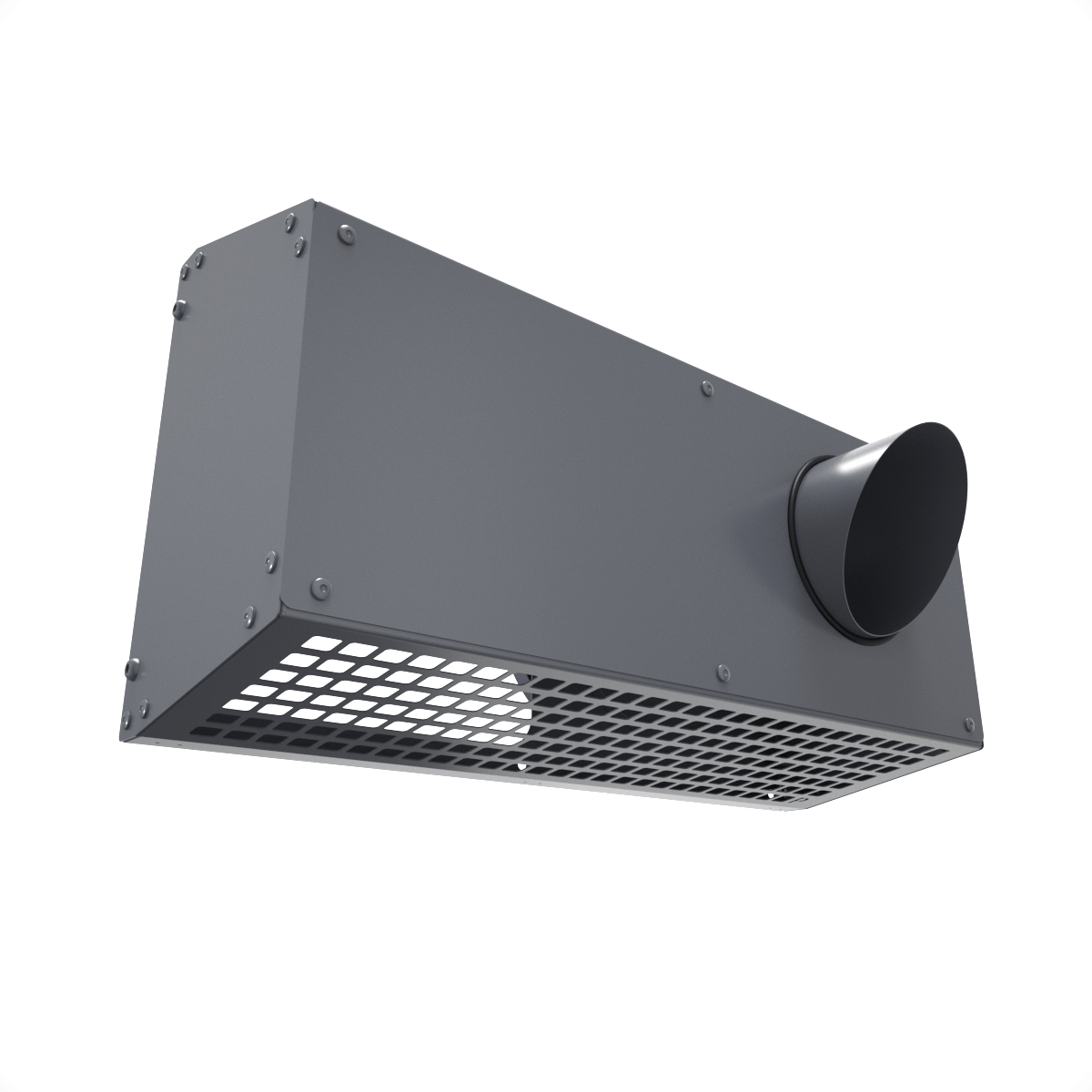

Provent IOS 160 — приточно-вытяжной элемент, позволяющий организовать подачу свежего наружного воздуха и удаление отработанного через одну точку на фасаде без смешения потоков. Разработан для воздуховодов диаметром 160 мм.
При таком подходе нет необходимости разводить приточные и вытяжные элементы по разным сторонам здания или выдерживать между ними трёхметровое расстояние.

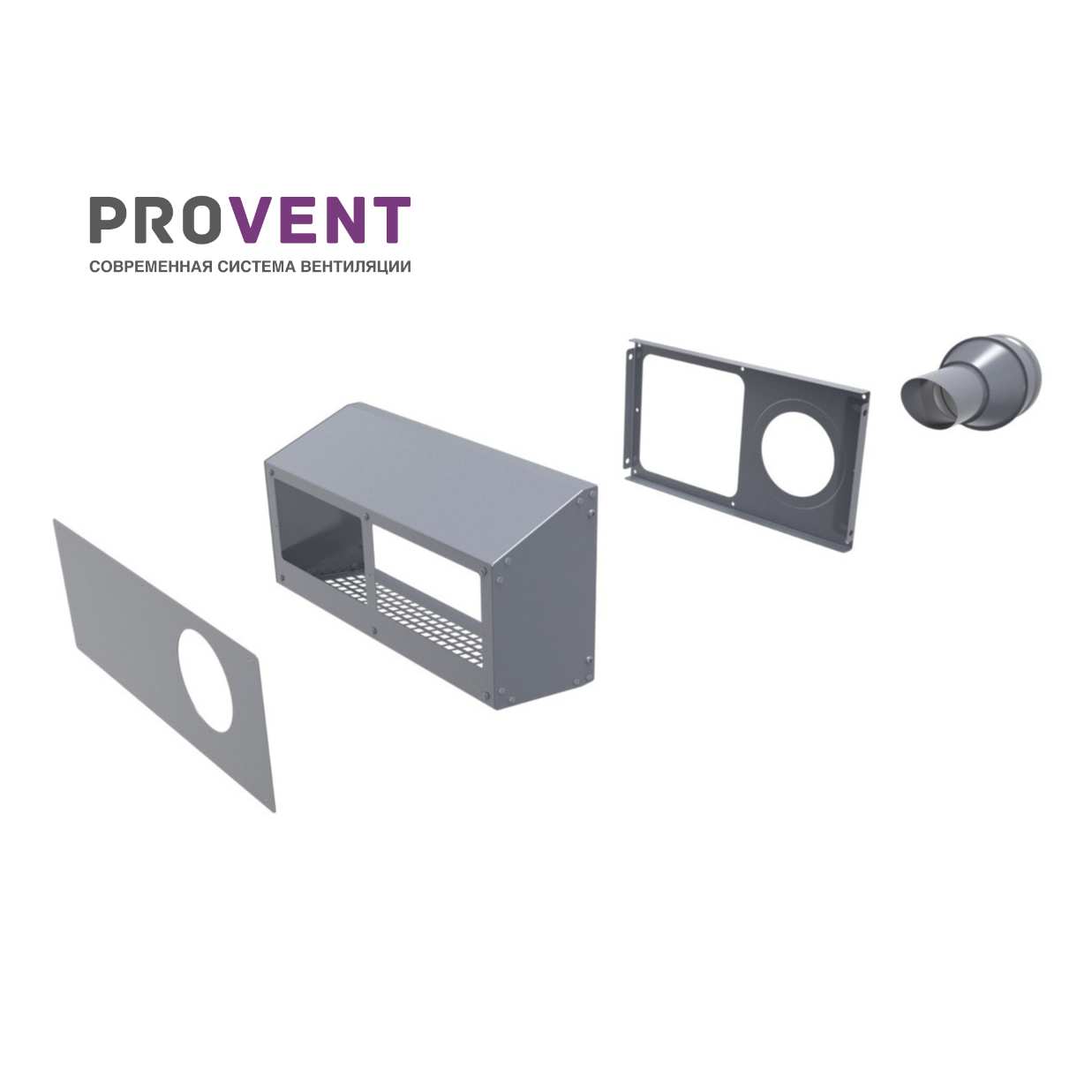

Конструкция
Запатентованная форма корпуса разделяет встречные потоки и препятствует попаданию удаляемого воздуха в приточный канал.

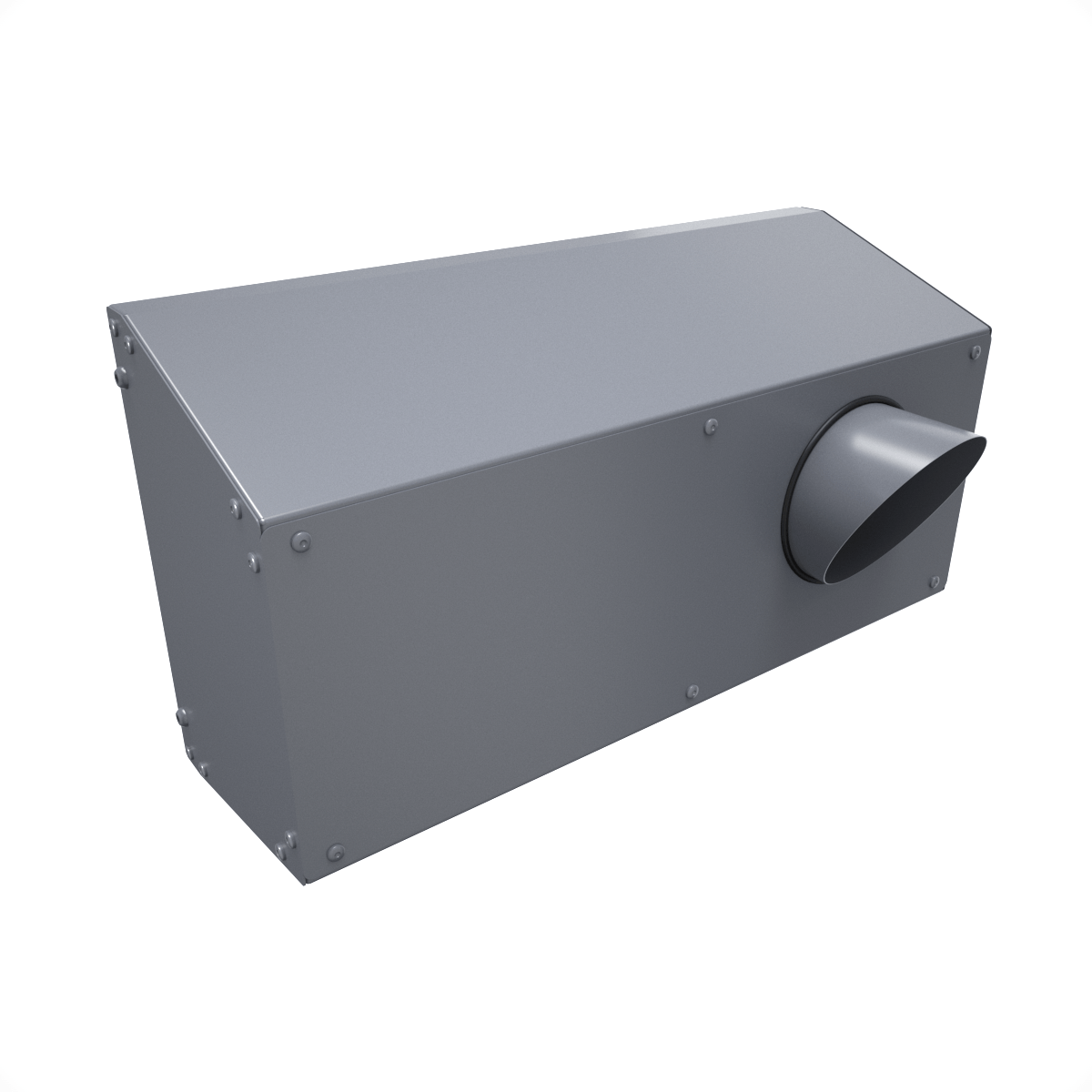

Комбинированный фасадный узел Provent IOS 160 изготовлен из оцинкованной стали и дополнительно защищён порошковым покрытием.

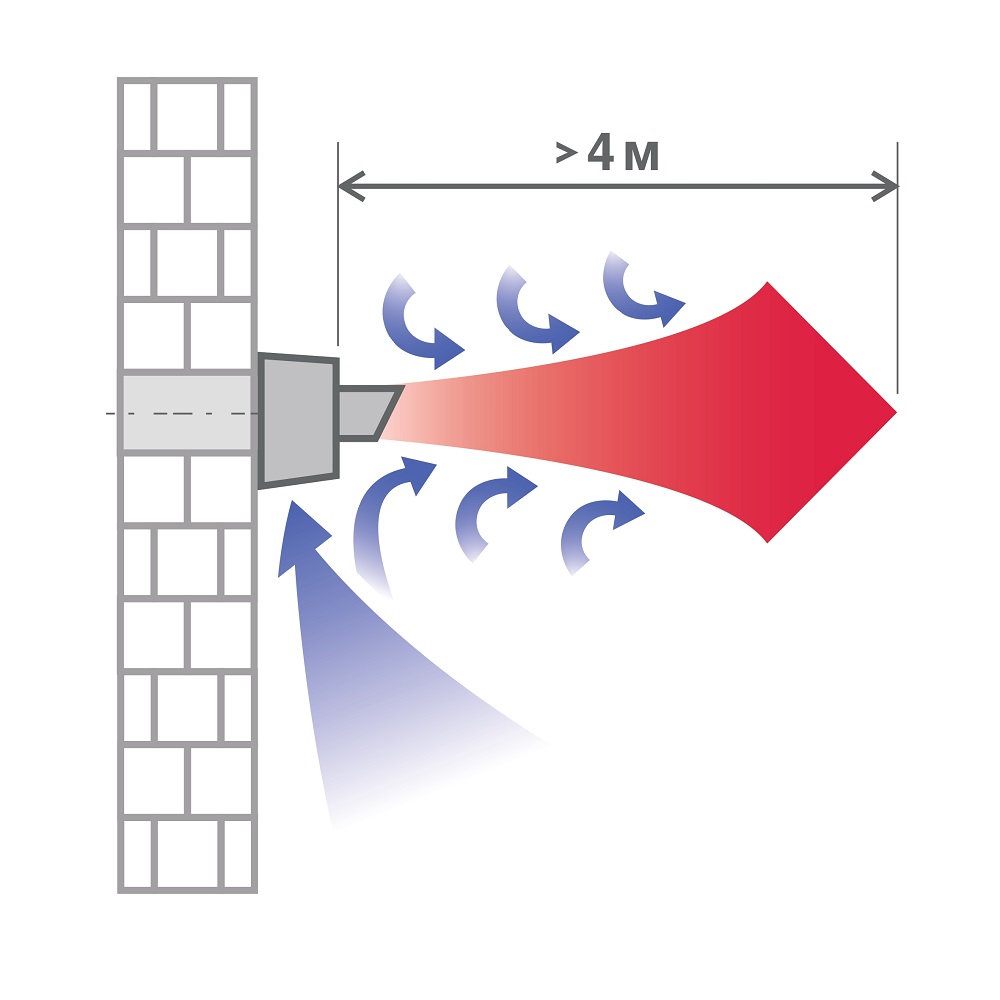

Сужение вытяжного сопла обеспечивает вынос струи более чем на 4 м от фасада.
Забор свежего воздуха выполняется снизу, при этом геометрия изделия прикрывает приточный канал от попадания осадков.

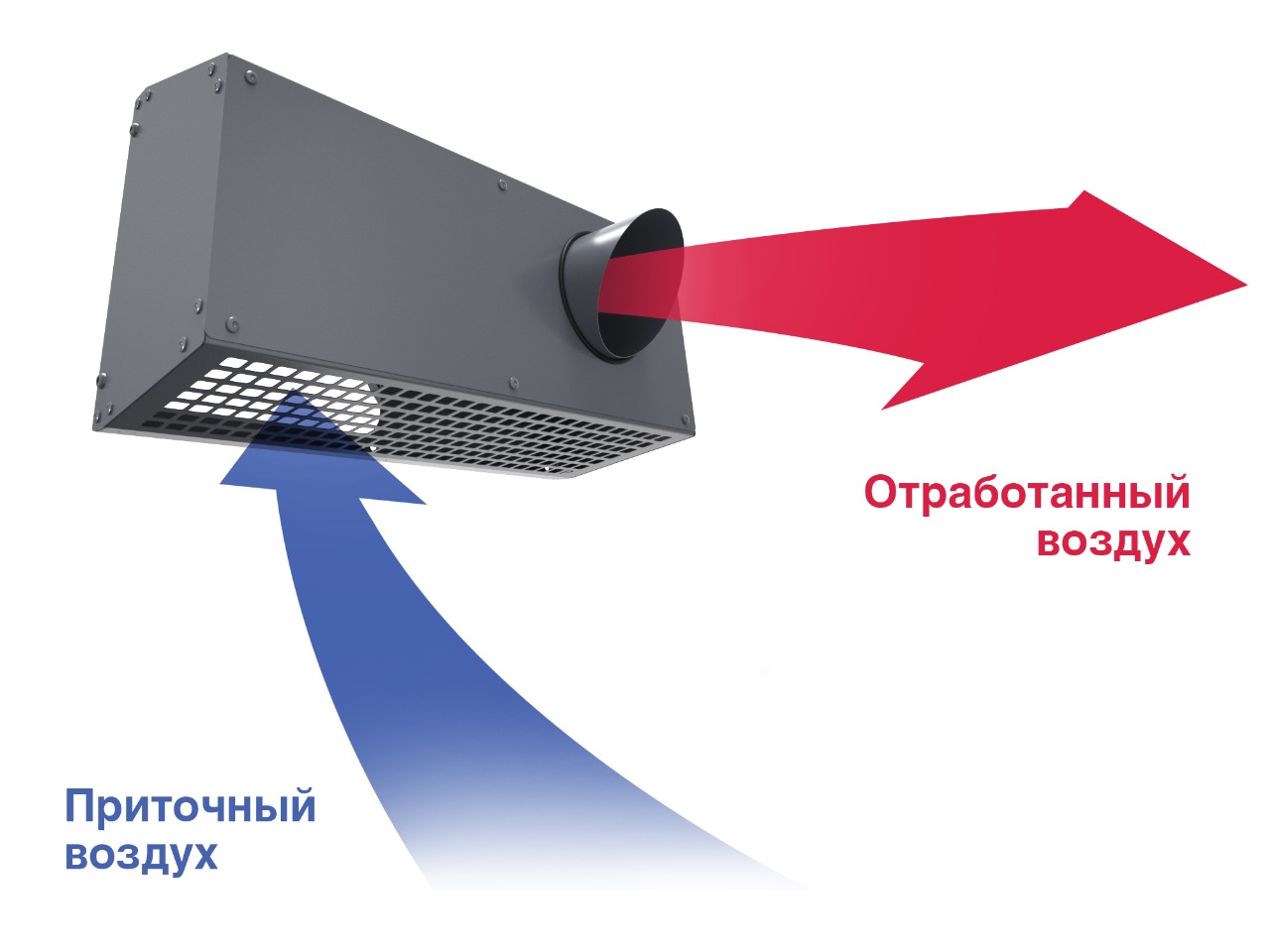

Движущаяся вытяжная струя увлекает наружный воздух и формирует воздушный экран, который разделяет зоны притока и удаления и не даёт отработанному воздуху возвращаться в систему.
Функциональные преимущества
Шумоизоляция
Внутренняя поверхность корпуса облицована звукопоглощающим материалом, поэтому шум от ударов дождевых капель по металлу заметно снижается.
Гибкость монтажа

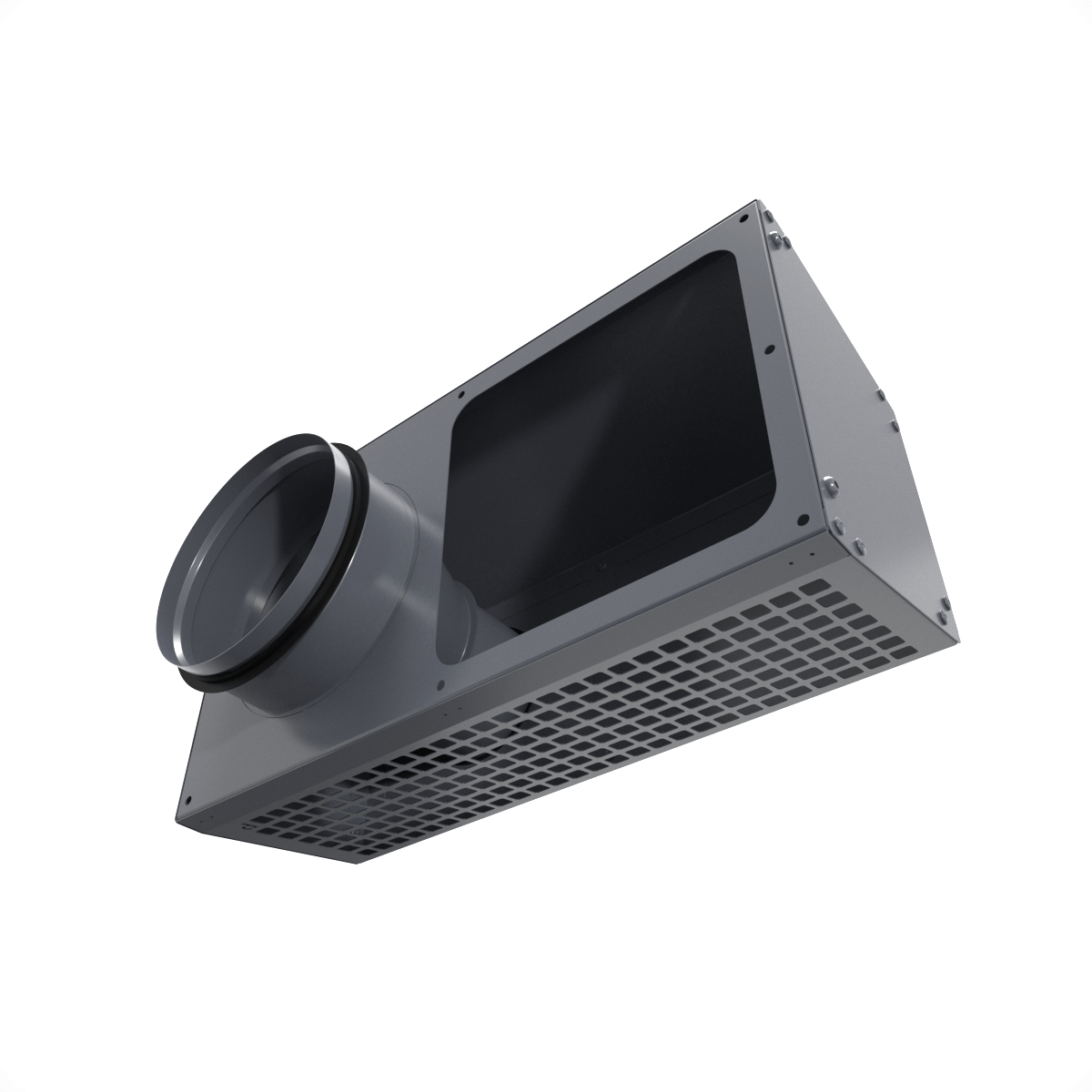

Вырез в задней стенке под приточный канал позволяет варьировать положение выхода воздуховода в пределах габаритов отверстия, что упрощает привязку к конкретному проекту.
Аэродинамика
Увеличенная площадь приточного сечения и форма сопла вытяжки подобраны так, чтобы потери давления оставались минимальными.
Универсальность
Конструкция допускает как левостороннее, так и правостороннее подключение приточного и вытяжного каналов.
Защита от коррозии
Оцинкованная сталь и порошковая окраска надежно защищают Provent IOS 160 от коррозии и внешних воздействий.
Внешний вид
Лаконичный техно‑дизайн и цвет серый графит (RAL 7024) позволяют устройству органично смотреться на современном фасаде.
Монтаж
Комбинированный узел Provent IOS 160 крепится к фасаду саморезами и не требует сложных операций при установке.
При необходимости приток и вытяжку можно поменять местами, реализовав левое или правое исполнение.

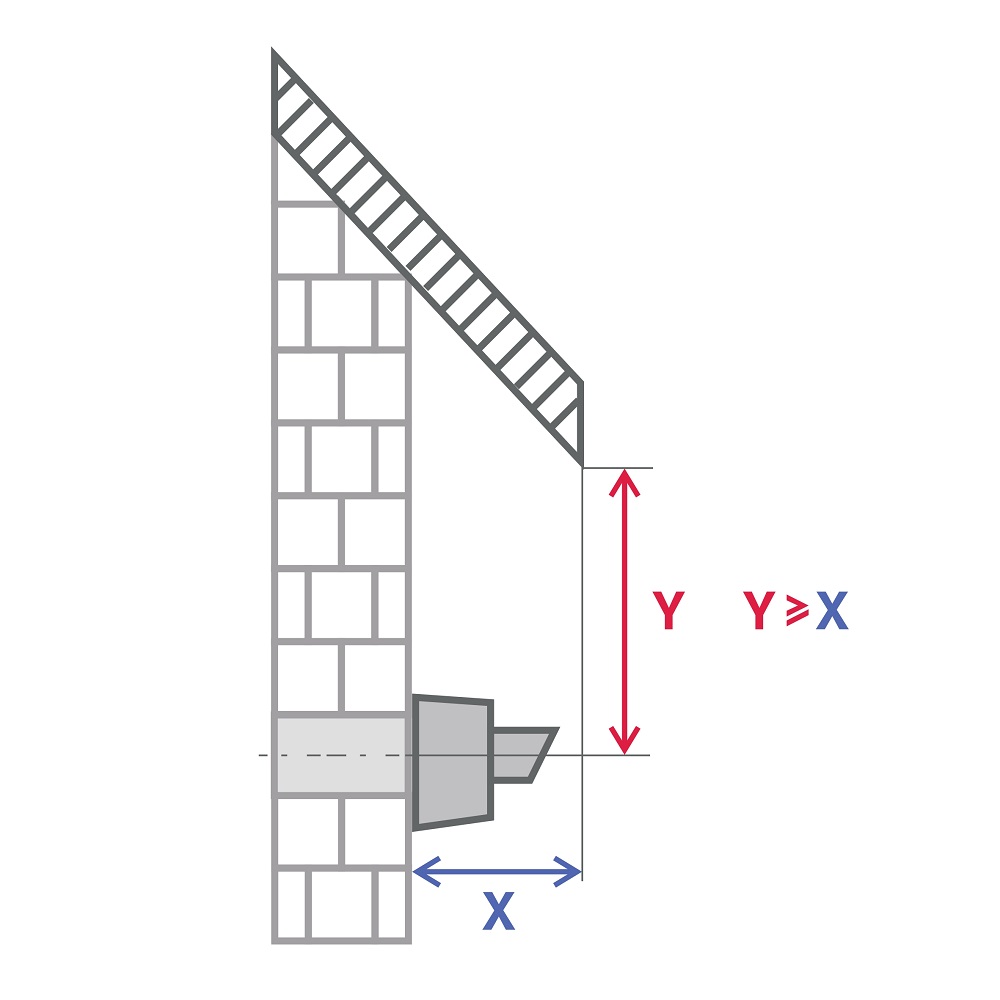

Для сохранения эффективности системы на стадии проектирования и монтажа важно соблюдать рекомендуемые пропорции размещения Provent IOS 160 относительно свеса крыши.

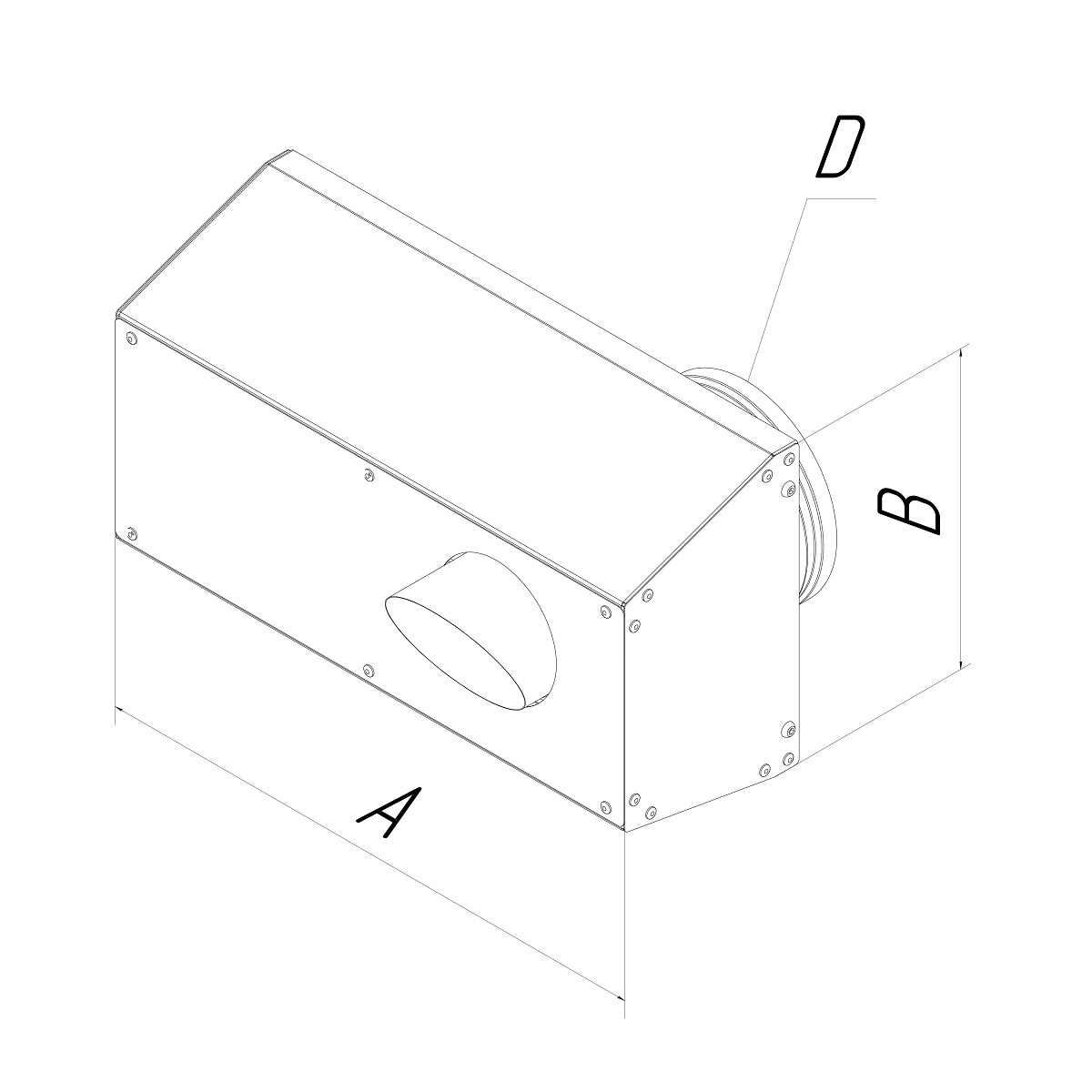

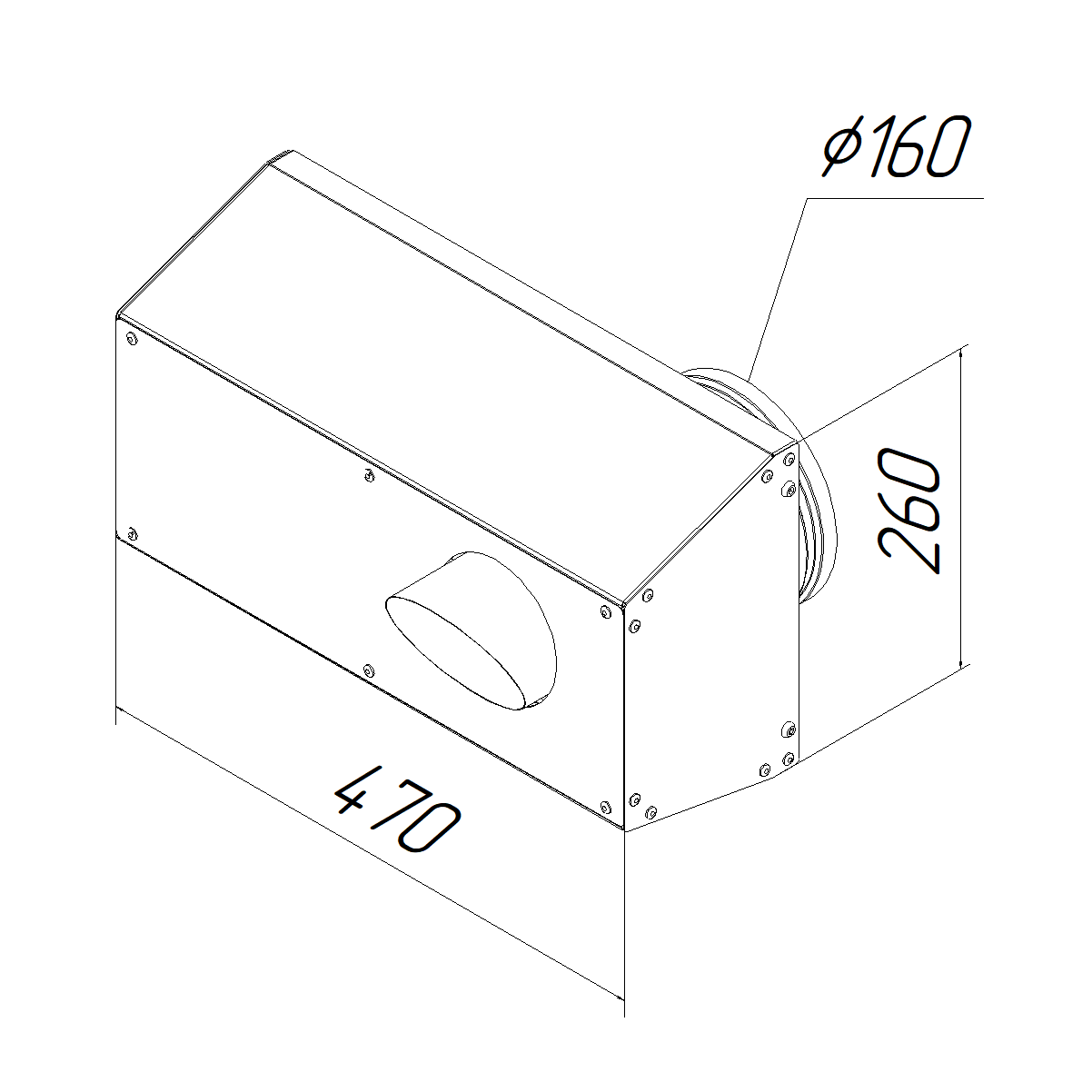

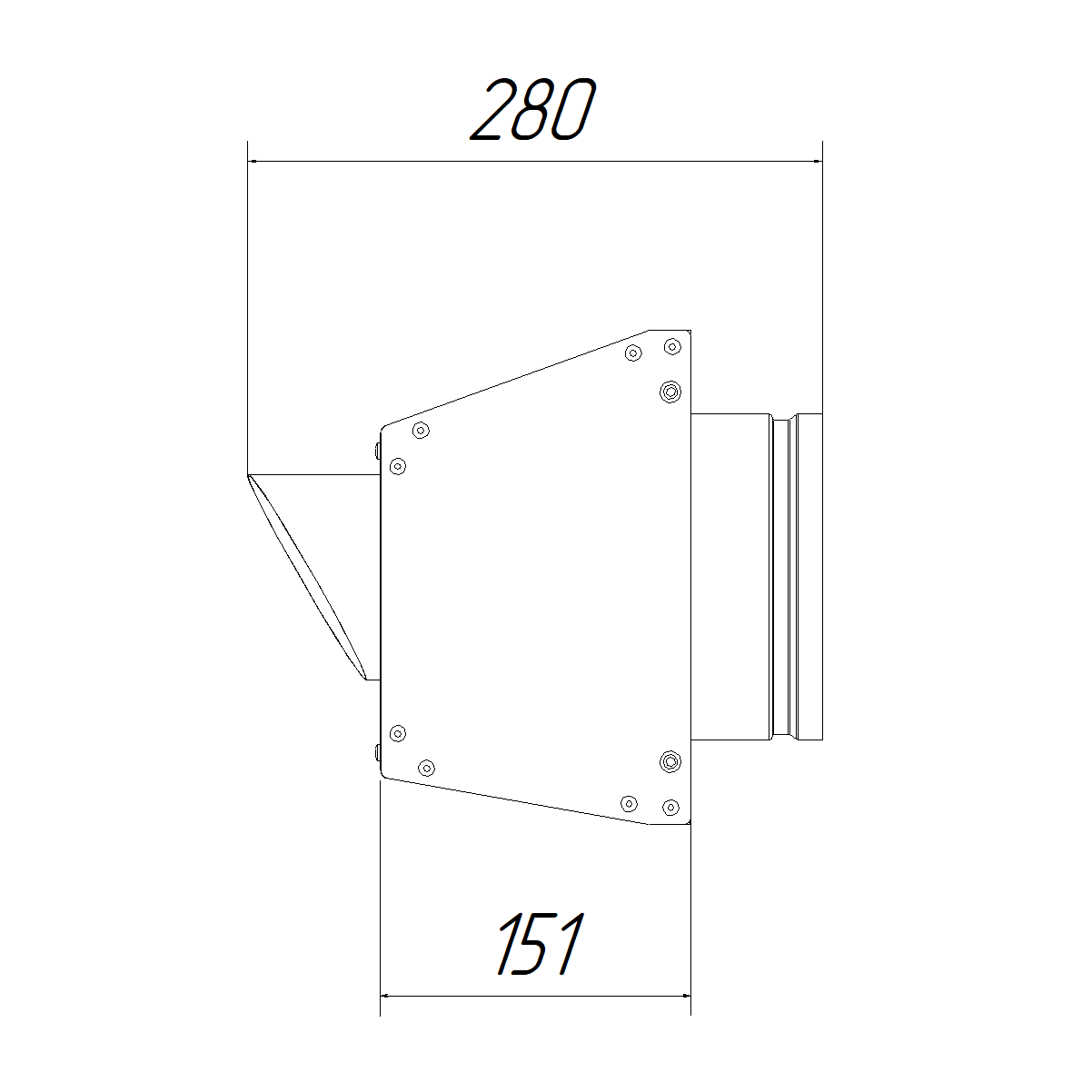

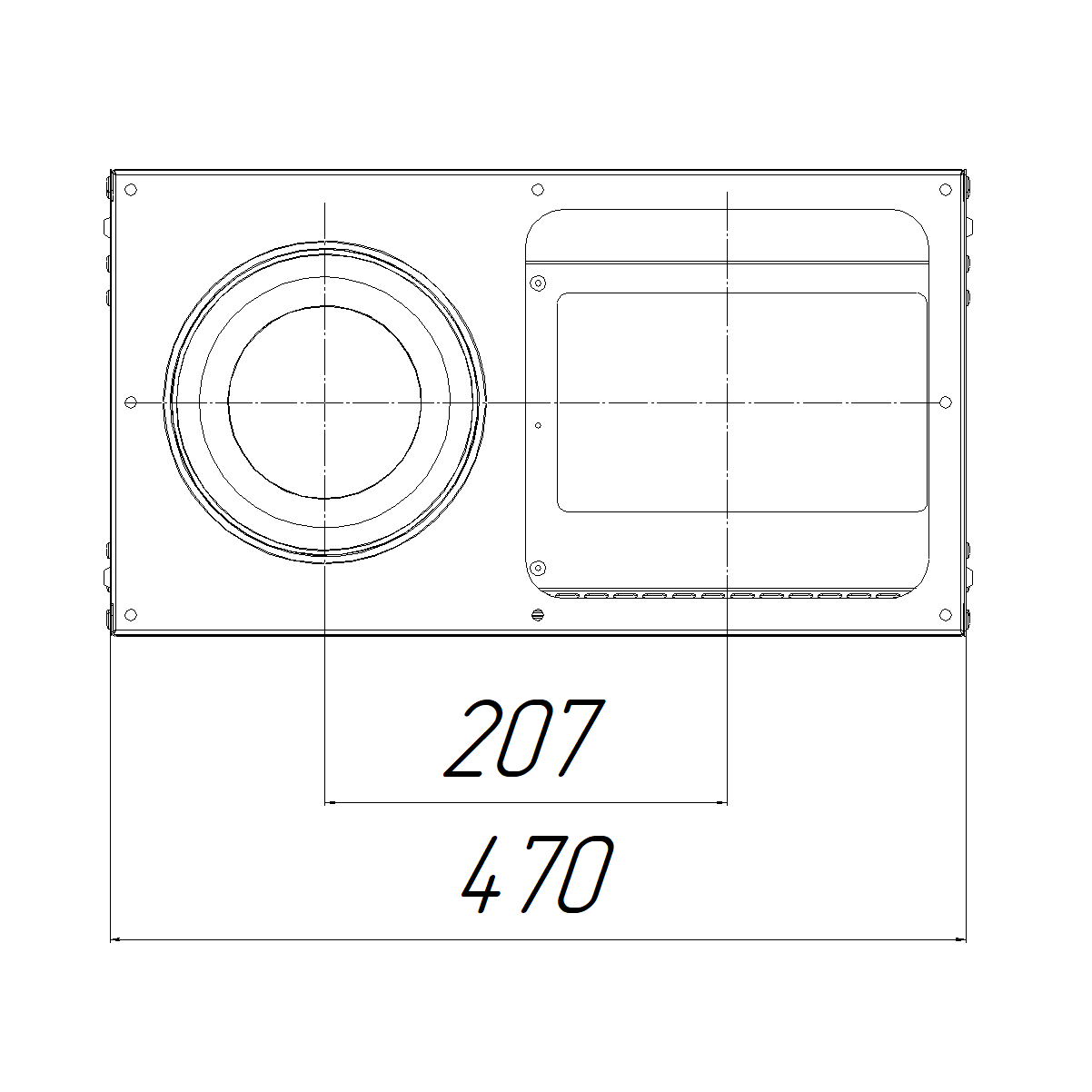

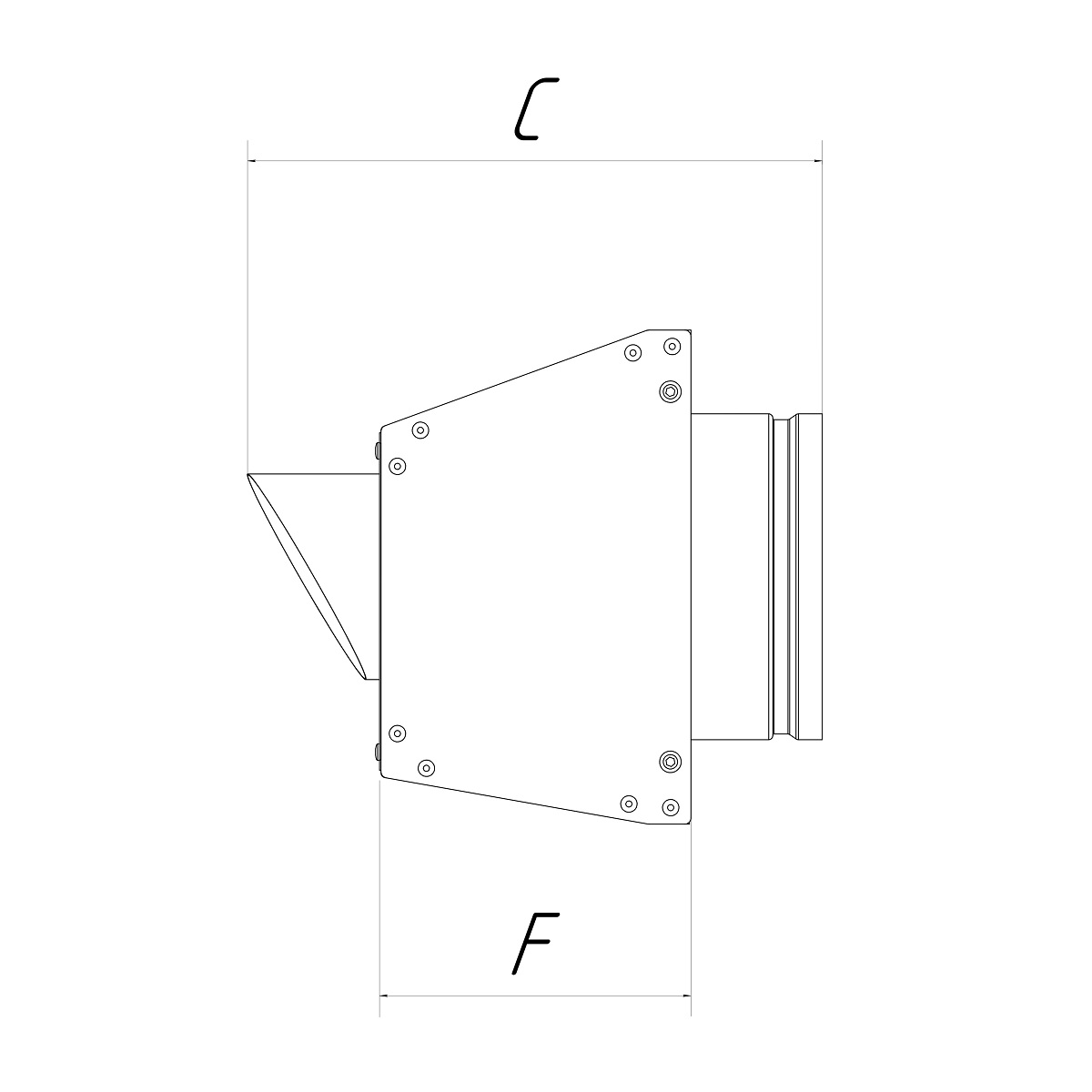

Габаритные размеры
| Артикул | 20400149 | 20400150 | 20400151 | 20400152 |
| Модель | IOS 125G | IOS 160G | IOS 200G | IOS 250G |
| D, мм | 125 | 160 | 200 | 250 |
| A, мм | 470 | 470 | 630 | 630 |
| B, мм | 260 | 260 | 350 | 350 |
| C, мм | 280 | 280 | 295 | 295 |
| F, мм | 151 | 151 | 148 | 148 |
Аэродинамические характеристики
Упаковочная информация
Фасадная комбинированная решетка упакована в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 320 х 180 мм
- Масса брутто: 2,9 кг
