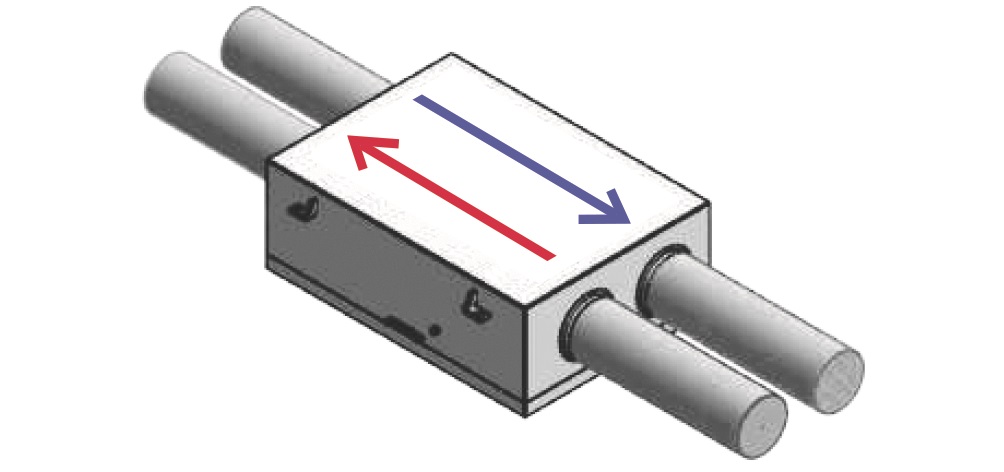

PROVENT ALPHA 400 Compact — компактная и тихая горизонтальная приточно-вытяжная установка с роторным рекуператором. Минимальная высота занижения потолка при подвесном монтаже позволяет размещать установку под потолком в помещениях небольшой площади: кладовых, гардеробных и бойлерных. Установка не требует отвода конденсата; возможен монтаж на балконе, лоджии или чердаке при соблюдении требований паспорта. Максимальная производительность — 400 м³/ч, мощность встроенного электрического нагревателя — 1,0 кВт. Воздуховоды подключаются по бокам. Управление осуществляется с цветного сенсорного пульта 4", который входит в комплект; предусмотрены подключение к умному дому по Modbus RTU и система постоянного расхода воздуха CAV.

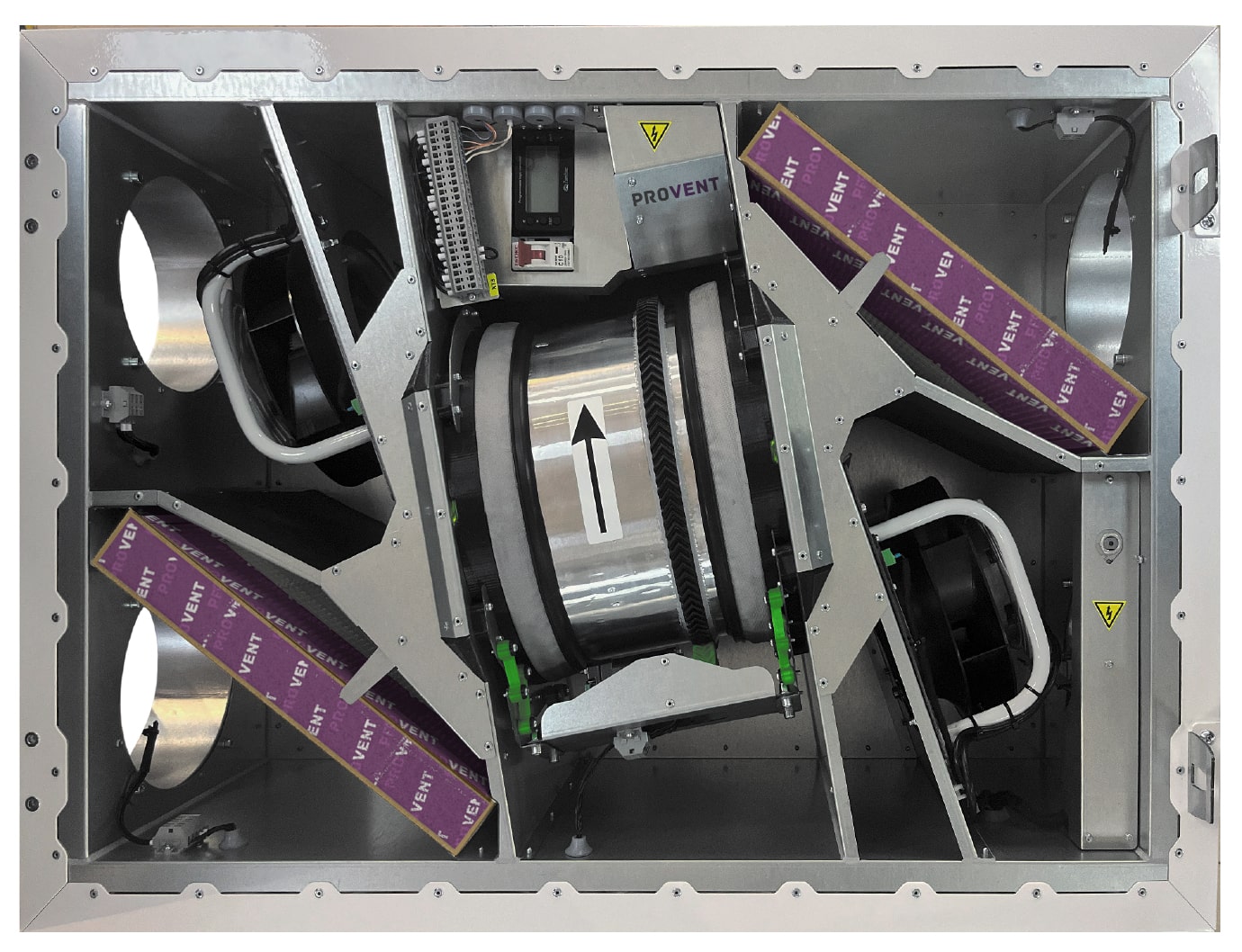

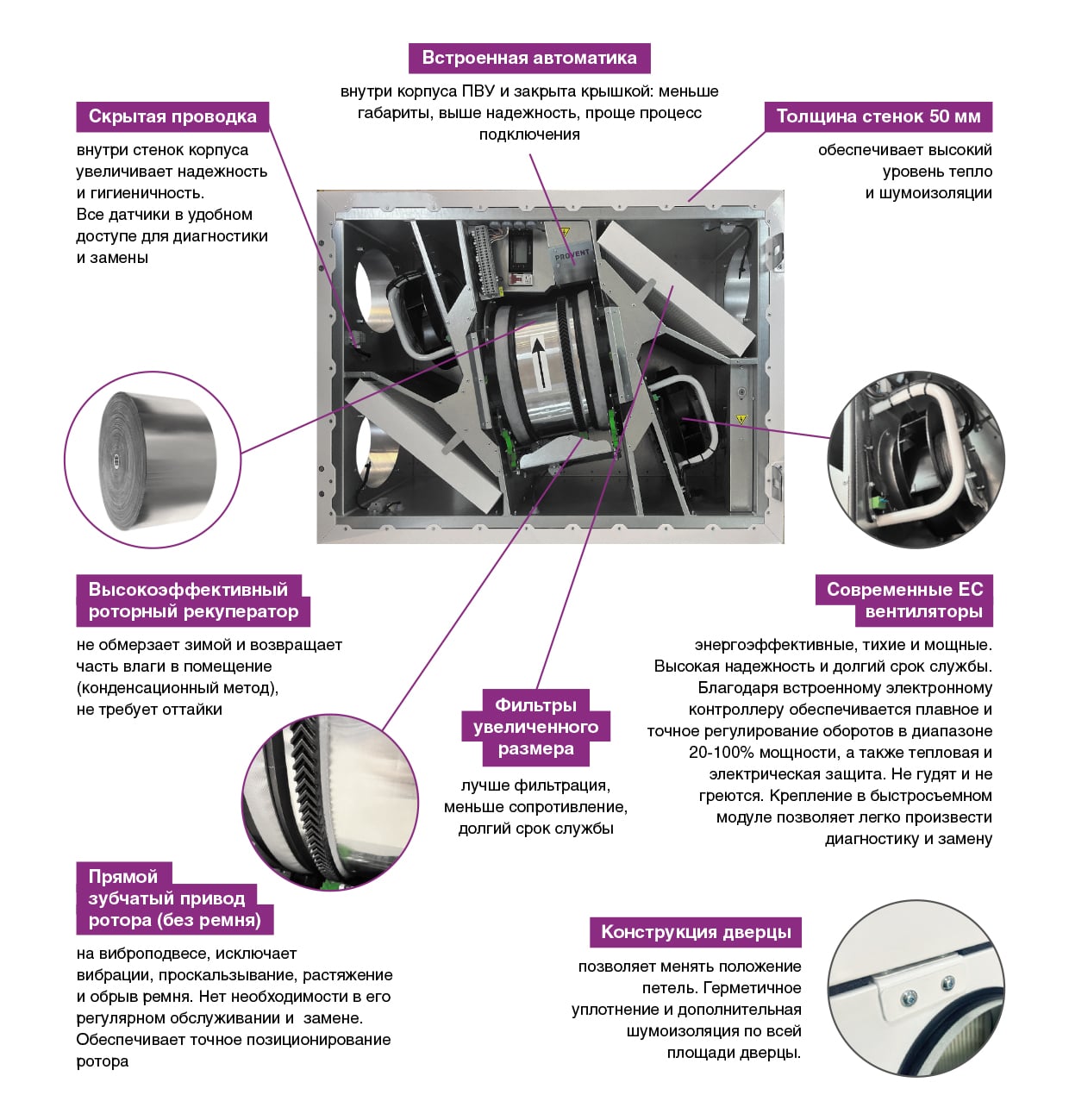

Высокоэффективный роторный рекуператор
Матрица ротора увеличенного размера дает повышенную энергоэффективность (коэффициент рекуперации до 84% при номинальном расходе воздуха в зависимости от модели). Гигиеничный коррозионостойкий алюминиевый сплав 3003 обеспечивает долгий срок службы. Прямой зубчатый привод ротора на виброподвесе гарантирует точное позиционирование рекуператора, исключает вибрации, растяжение и износ ремня, необходимость его замены.
Запатентованная конструкция тройного уплотнителя ротора обеспечивает герметичное разделение приточного и вытяжного потоков; секция продувки исключает подмес вытяжного воздуха в приточный на 99%
Современные EC вентиляторы
Двигатели с электронным управлением обеспечивают высочайшую производительность при минимальном потреблении энергии. Малошумные вентиляторы позволяют создать действительно тихие вентустановки.
Фильтр для данной ПВУ.
Основные характеристики
| Максимальная производительность | 400 м3/ч |
| Тип рекуператора | Роторный |
| Привод ротора | Прямой зубчатый |
| Коэффициент рекуперации | 81% |
| Встроенный электрический нагреватель | 1 кВт |
| Вентиляторы | Высокоэффективные EC |
| Пульт | Цветной сенсорный 4" (в комплекте) |
| Подключение к умному дому | Modbus RTU |
| Летний режим (пассивное охлаждение) | Есть |
| Система постоянного расхода воздуха CAV | Есть |
| Гарантия производителя | 12 месяцев гарантии производителя + 12 месяцев бесплатного сервисного обслуживания |
Эксплуатационные характеристики
| Толщина изоляции | до 50 мм |
| Фильтры | Кассетные, 2 шт.; класс очистки F5 |
| Модель фильтра | FC 400/F5 |
| Уровень звукового давления | 32 дБ(А) |
| Минимальная температура уличного воздуха | -35С |
Электрическое подключение
| Напряжение сети | 230 В (50 Гц) |
| Максимальная мощность | 1,34 кВт |
| Максимальная сила тока | 7,04 А |
| Рекомендуемое сечение кабеля | 3 × 1,5 мм² |

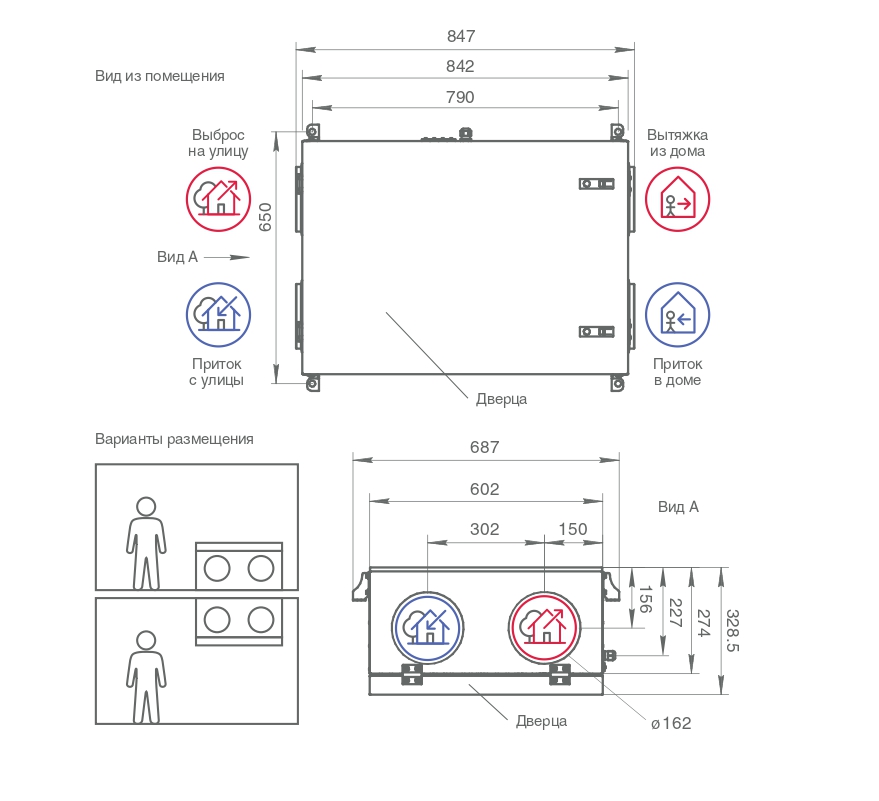

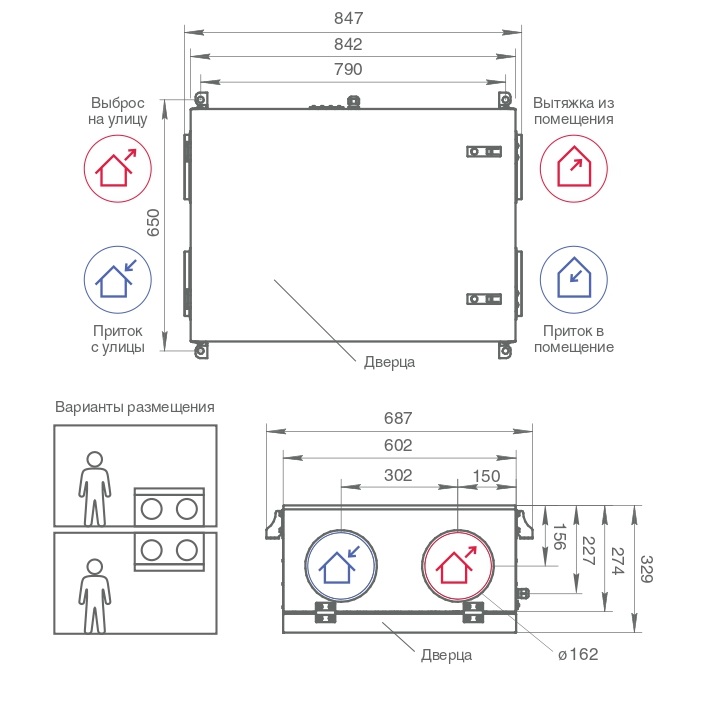

Габаритные характеристики
| Тип установки | Горизонтальная |
| Способ монтажа установки | Подвесной или напольный |
| Монтаж дверцей вверх | Да; требуется перенос термостата согласно паспорту |
| Подключение воздуховодов | d160 мм |
| Вес установки | 48 кг |
| Габаритные размеры | 842x602x329 мм |
| Габариты с учетом кронштейнов и фланцев | 847 × 687 × 329 мм |

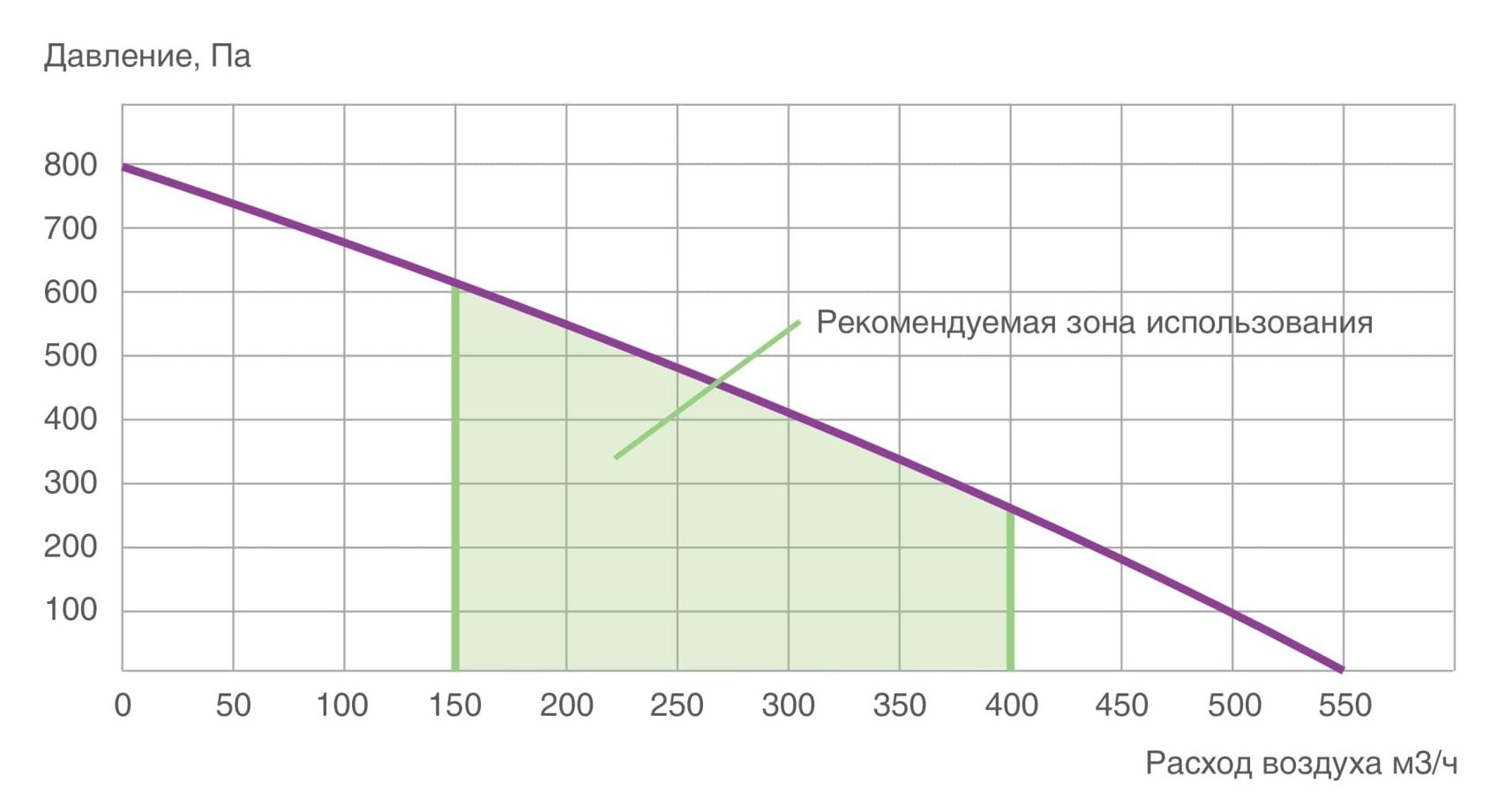

График статического давления
Температурная эффективность роторного рекуператора
| Температура на улице, С | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 25 | 30 | 35 | 40 |
| Температура после рекуператора, С | 11,2 | 12,1 | 13,1 | 14,0 | 15,0 | 15,9 | 16,9 | 17,8 | 23,3 | 24,1 | 25,4 | 26,6 |
| На улице, °C | После рекуператора, °C |
|---|---|
| -35 | 11,2 |
| -30 | 12,1 |
| -25 | 13,1 |
| -20 | 14,0 |
| -15 | 15,0 |
| -10 | 15,9 |
| -5 | 16,9 |
| 0 | 17,8 |
| 25 | 23,3 |
| 30 | 24,1 |
| 35 | 25,4 |
| 40 | 26,6 |
