Шумоглушитель KSE ЭКО/ECO – инновационное решение для организации бесшумной вентиляции от Провент/Provent.
В его основе лежит экологичный шумопоглощающий материал ЭкоСайлент/EcoSilent, который обладает повышенными акустическими характеристиками и при этом абсолютно гигиеничен и безопасен для здоровья.
ЭкоСайлент/EcoSilent состоит из термоскрепленных полиэфирных волокон, которые не содержат химических клеев и связующих, не впитывают влагу, не деформируются со временем, не подвержены гниению и образованию плесени. Из таких волокон обычно изготавливают детские игрушки, одежду, наполнение для подушек, постельных принадлежностей и т.д.
Уникальность технологии производства материала ЭкоСайлент/EcoSilent заключается в вертикальном расположении волокон из 100% первичного полиэфира. Такая структура позволяет создать внутри материала достаточное пространство, которое активно способствует затуханию звуковых колебаний, снижая уровень акустических и аэродинамических шумов.
В отличие от минеральной базальтовой и стекловаты, ЭкоСайлент/EcoSilent не выделяет вредных веществ и паров, не содержит фенолформальдегидных смол, не образует и не выносит микрочастицы пыли с потоком воздуха. Волокна материала надежно скреплены (спаяны) под воздействием высокой температуры, без применения вредных химических связующих и клеев.
Назначение
Шумоглушитель KSE ЭКО/ECO предназначен для снижения уровня аэродинамических и акустических шумов, создаваемых работой вентиляционного оборудования и движением воздушных потоков. KSE ЭКО/ECO имеет минимальные монтажные габариты, что позволяет его применять в местах с ограниченным пространством.
Конструкция

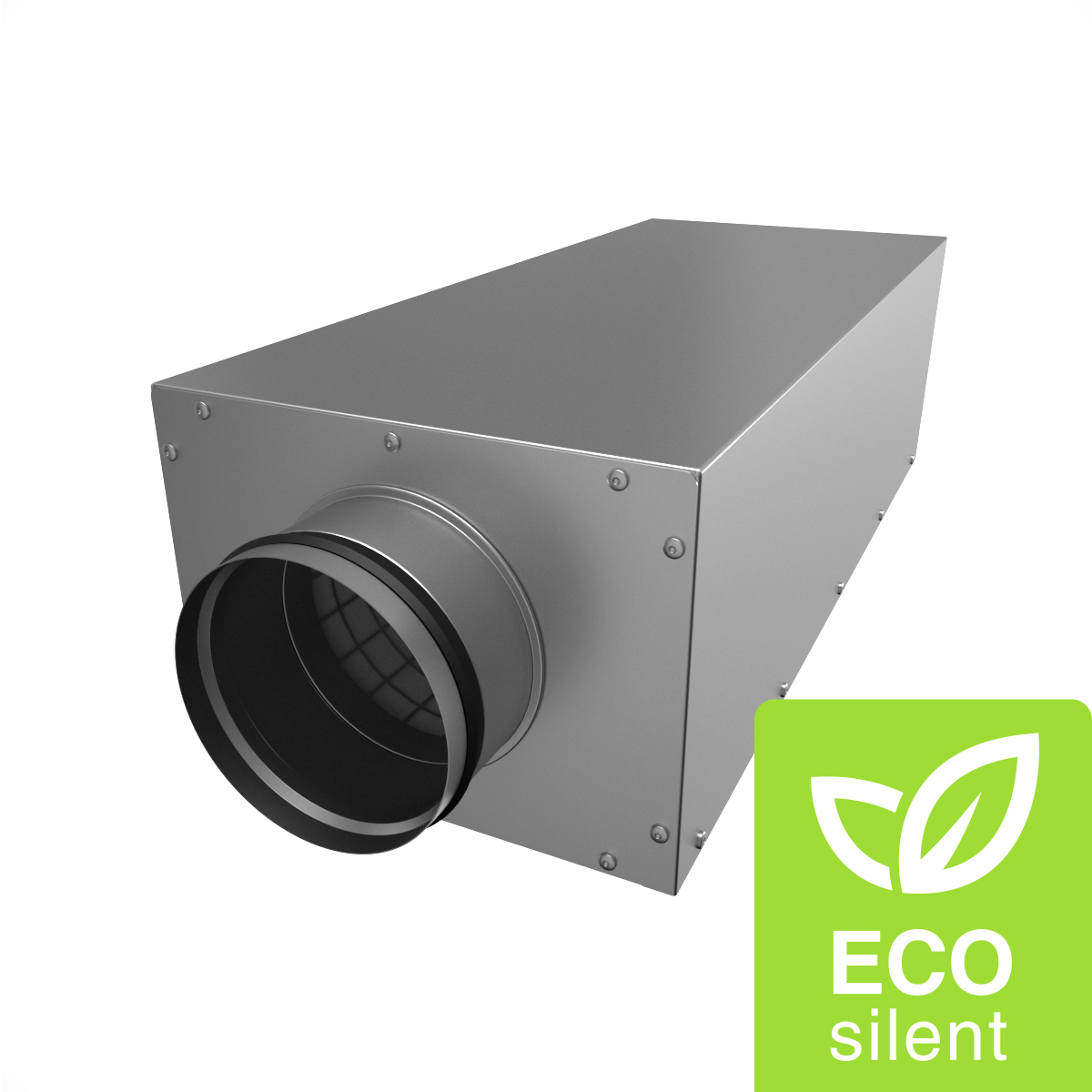

Шумоглушитель Провент/Provent KSE ЭКО/ECO имеет прямоугольный корпус из оцинкованной̆ стали толщиной 0,7 мм и круглые вводные фланцы с резиновым уплотнителем.
Внутри шумоглушителя сквозной круглый канал из сварной оцинкованной сетки, которая не отражает звуковые волны обратно в канал. Диаметр канала соответствует диаметру вводных фланцев. Пространство между наружным корпусом и внутренним сквозным каналом заполнено экологичным шумопоглощающим материалом ЭкоСайлент/EcoSilent. Для защиты от выдувания материала, применяется слой звукопроницаемого нетканого материала.
Для более эффективного шумопоглощения во всех диапазонах частот внутреннее наполнение KSE ЭКО/ECO состоит из комбинации слоев материалом ЭкоСайлент/EcoSilent разной плотности: стандартной, высокой и повышенной.

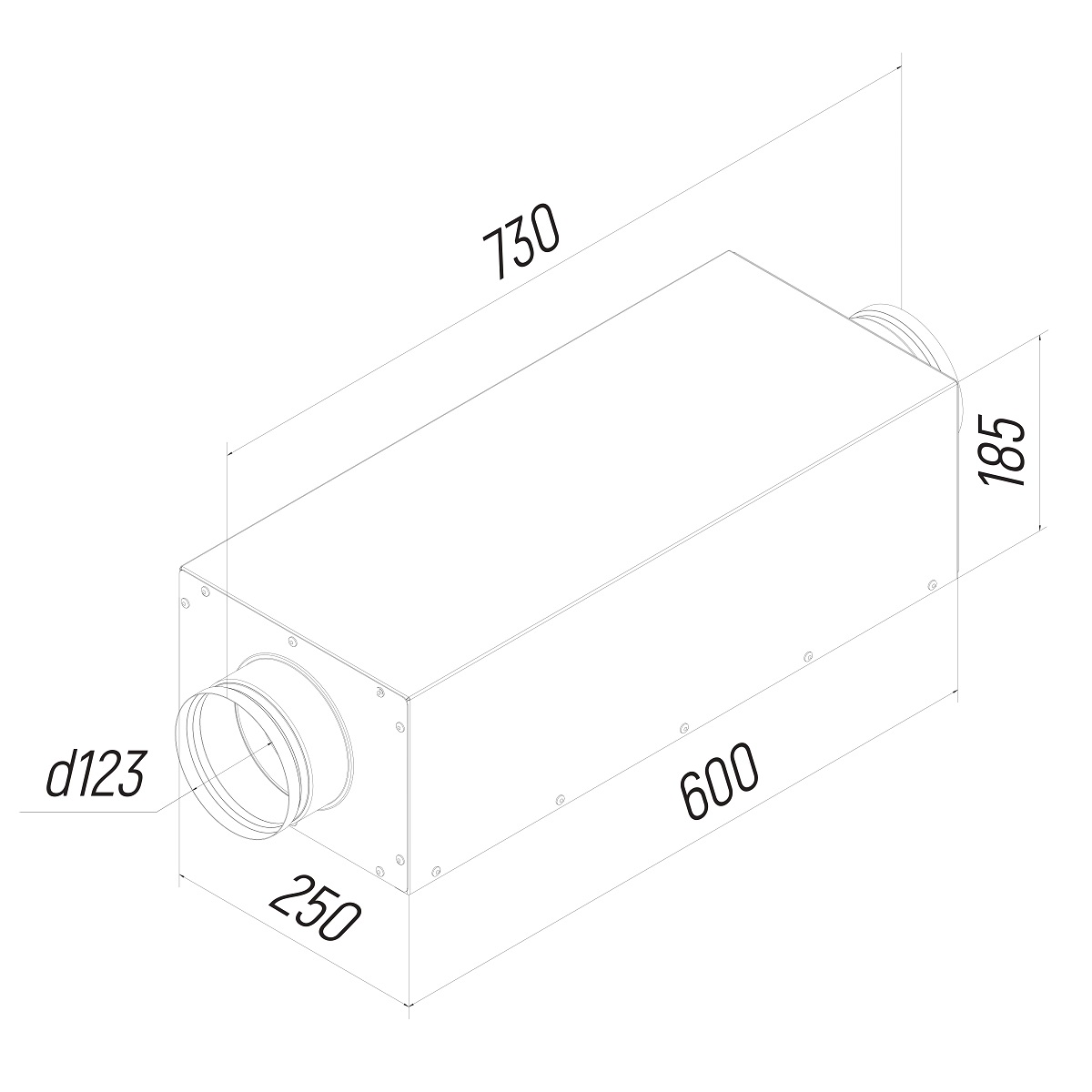

Габаритные размеры
| Модель | Размеры, мм | Шумоподавление (дБ) на средних частотах (Гц) | Артикул | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | H | L | L1 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| KSE 125/600 | 123 | 250 | 185 | 600 | 730 | 6 | 8 | 9 | 19 | 36 | 34 | 32 | 24 | 204000134 |
| KSE 125/900 | 123 | 250 | 185 | 900 | 1030 | 7 | 12 | 23 | 30 | 46 | 40 | 38 | 26 | 204000135 |
| KSE 160/600 | 158 | 290 | 220 | 600 | 730 | 6 | 7 | 16 | 26 | 35 | 39 | 29 | 20 | 204000136 |
| KSE 160/900 | 158 | 290 | 220 | 900 | 1030 | 9 | 10 | 21 | 28 | 47 | 42 | 33 | 22 | 204000137 |
| KSE 200/600 | 198 | 340 | 260 | 600 | 730 | 6 | 4 | 14 | 18 | 27 | 24 | 20 | 13 | 204000138 |
| KSE 200/900 | 198 | 340 | 260 | 900 | 1030 | 8 | 6 | 16 | 25 | 40 | 32 | 23 | 16 | 204000139 |
| KSE 250/600 | 248 | 400 | 310 | 600 | 730 | 7 | 5 | 10 | 17 | 22 | 16 | 13 | 14 | 204000140 |
| KSE 250/900 | 248 | 400 | 310 | 900 | 1030 | 8 | 6 | 12 | 26 | 36 | 22 | 16 | 16 | 204000141 |
Монтаж
Для обеспечения равномерного потока и максимальной эффективности шумопоглощения рекомендуется:
- размещать шумоглушитель ближе к основному источнику шума (вентмашине, вентилятору, кондиционеру и т.д.);
- устанавливать шумоглушители на прямых участках воздуховодов;
- устанавливать шумоглушители таким образом, чтобы перед шумоглушителем был прямой̆ участок воздуховода не менее 1 м со стороны направления потока воздуха, либо монтировать шумоглушители непосредственно на присоединительные фланцы вентустановок.
Чем больше длина шумоглушителя, тем выше эффективность. Для увеличения шумопоглощения, можно последовательно устанавливать несколько шумоглушителей.
При монтаже необходимо обеспечить надежное крепление шумоглушителя и герметичное соединение с вентканалами.
Направление потока воздуха универсальное (в любую сторону).
Монтаж возможен в любом положении.
При монтаже в неотапливаемых помещениях рекомендуется дополнительная оклейка теплоизоляцией.
Упаковочная информация
| Модель | Размеры, мм | Вес, кг | Упаковка |
|---|---|---|---|
| KSE 125/600 | 765*265*205 | 4,98 | Шумоглушитель прямоугольный упакован в коробку из плотного бурого гофрокартона |
