Provent IOS 125 — готовое решение для организации притока свежего наружного воздуха и удаления отработанного воздуха через один узел на фасаде здания, без смешения вытяжного потока с приточным.
Благодаря такой схеме отпадает необходимость разводить приточные и вытяжные элементы по разным стенам или выдерживать между ними расстояние в несколько метров. Подходит для воздуховодов диаметром 125 мм.
Конструкция
Запатентованная геометрия корпуса разделяет встречные потоки и предотвращает попадание удаляемого воздуха в канал притока.

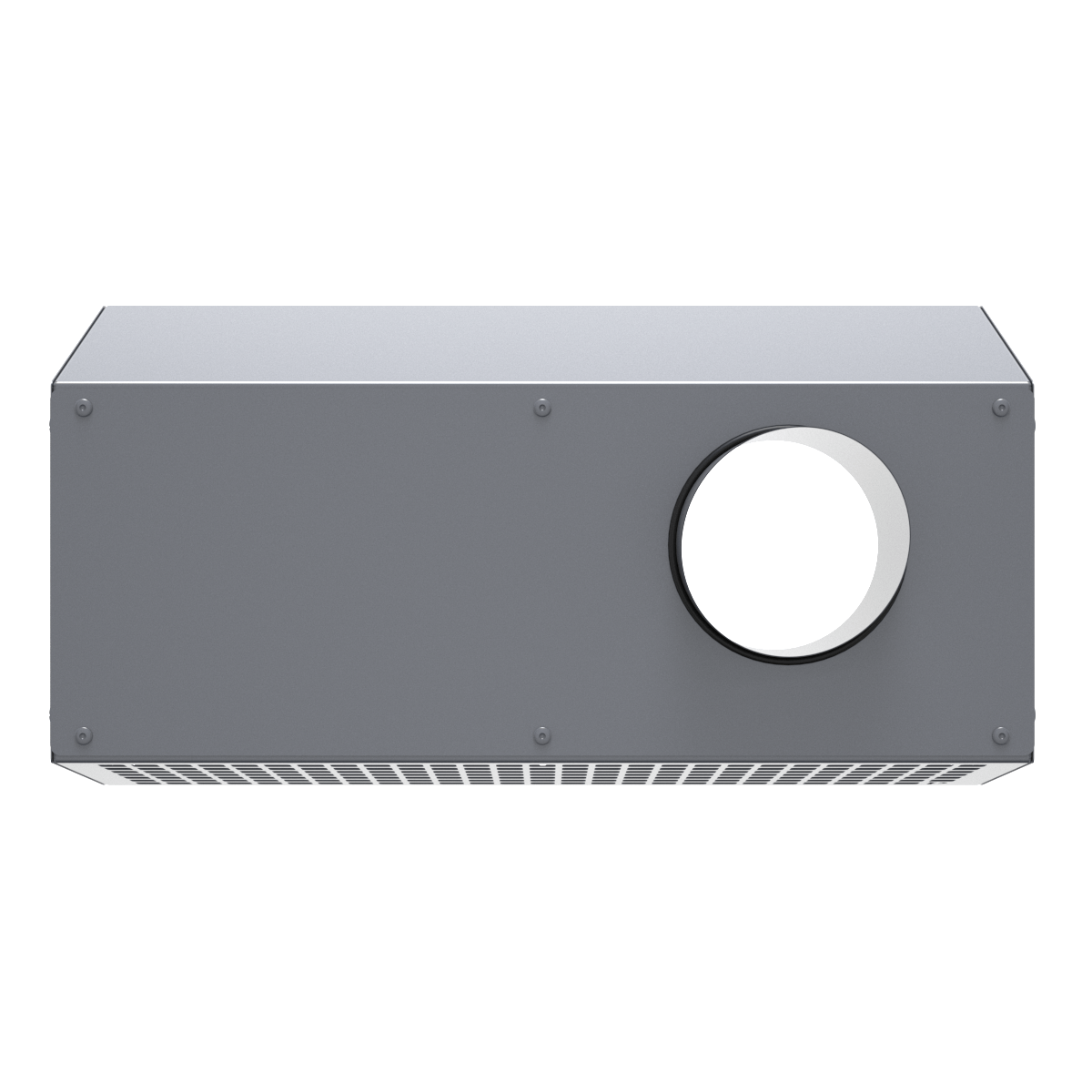

Корпус комбинированного узла Provent IOS 125 изготовлен из оцинкованной стали и покрыт порошковой краской для защиты от внешних воздействий.
Сужение сопла вытяжного канала обеспечивает вынос струи на расстояние более 4 метров от фасада.

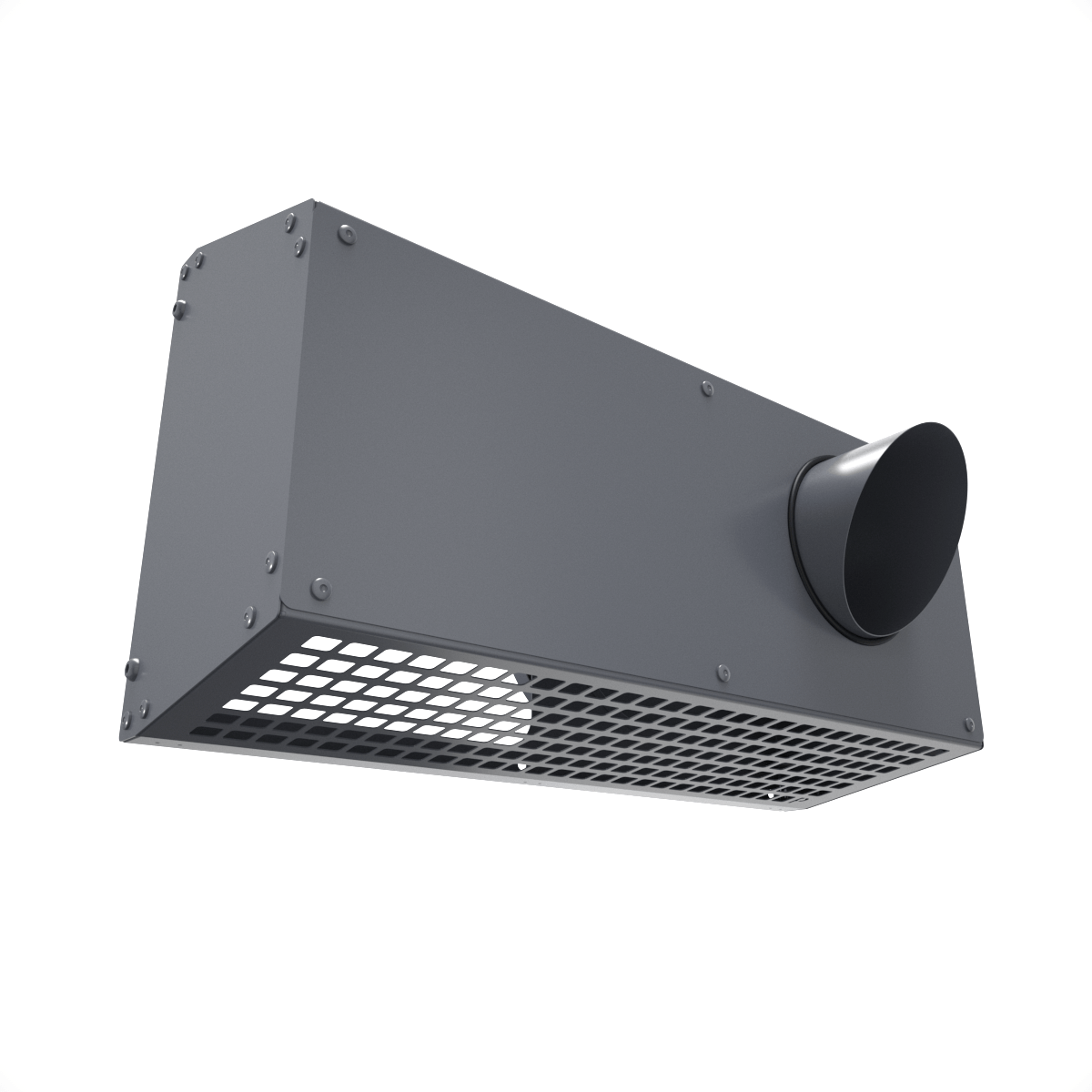

Забор свежего воздуха осуществляется в нижней части изделия, форма которого прикрывает приток от осадков.
Движение вытяжной струи дополнительно увлекает наружный воздух, формируя воздушный барьер, который не даёт отработанному воздуху вернуться в приточный канал.
Преимущества Provent IOS 125
- Снижение шума
Внутренние поверхности корпуса облицованы шумоизоляционным материалом, поэтому звук от ударов дождевых капель по металлу практически не слышен внутри помещения.
- Гибкость размещения
Проём в задней стенке под приточный канал позволяет варьировать положение выхода воздуховода в пределах габаритов отверстия, что упрощает привязку к проекту.
- Продуманная аэродинамика
Увеличенная площадь приточного сечения и форма вытяжного сопла подобраны так, чтобы потери давления в системе оставались минимальными.
- Универсальное подключение
Конструкция допускает реализацию как левостороннего, так и правостороннего расположения каналов притока и вытяжки.
- Защита от коррозии
Оцинковка стали в сочетании с порошковым покрытием надёжно защищает Provent IOS 125 от коррозии и климатических нагрузок.
- Современный внешний вид
Лаконичный техно‑дизайн и графитовый цвет (RAL 7024) позволяют устройству органично смотреться на фасаде современного дома.
Монтаж
Комбинированный узел Provent IOS 125 крепится к фасаду с помощью саморезов и не требует сложных операций при установке.
По необходимости приточный и вытяжной каналы можно поменять местами, реализовав левое или правое исполнение.
Для сохранения эффективности работы важно на стадии проектирования и монтажа выдержать рекомендуемые пропорции расположения Provent IOS 125 относительно свеса кровли.

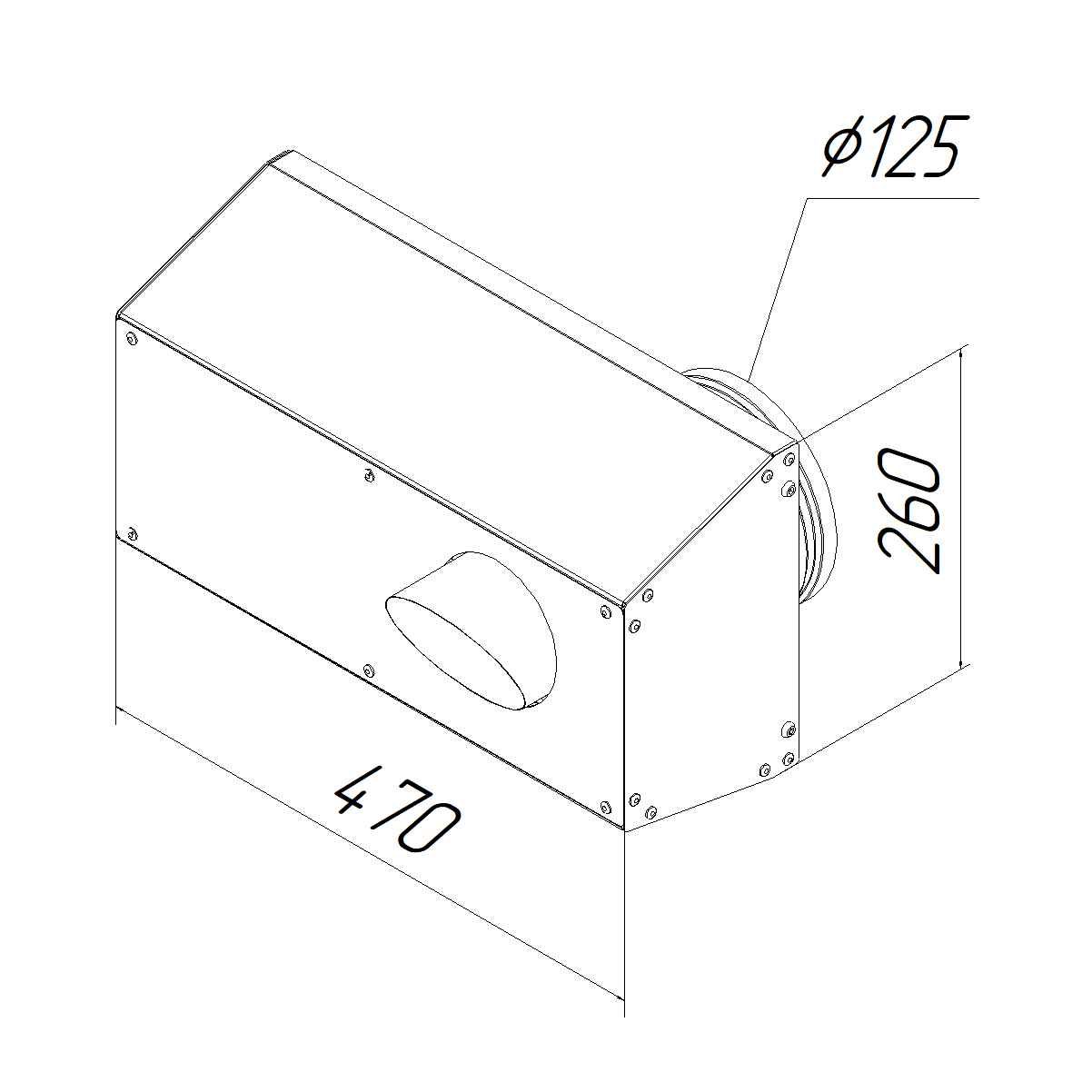

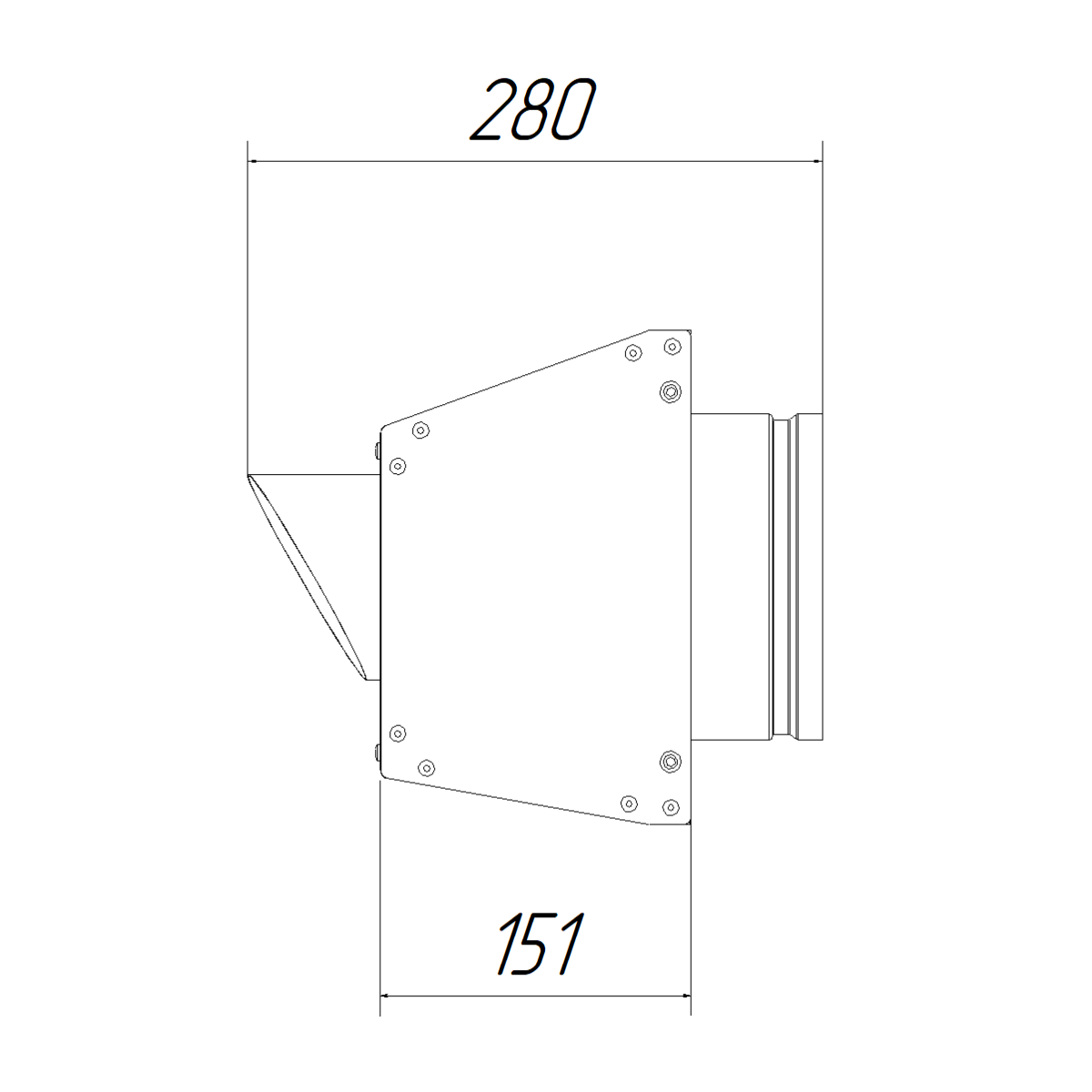

Габаритные размеры
| Артикул | 20400149 | 20400150 | 20400151 | 20400152 |
| Модель | IOS 125G | IOS 160G | IOS 200G | IOS 250G |
| D, мм | 125 | 160 | 200 | 250 |
| A, мм | 470 | 470 | 630 | 630 |
| B, мм | 260 | 260 | 350 | 350 |
| C, мм | 280 | 280 | 295 | 295 |
| F, мм | 151 | 151 | 148 | 148 |
Аэродинамические характеристики
Упаковочная информация
Фасадная комбинированная решетка упакована в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 320 х 180 мм
- Масса брутто: 2,9 кг
