Коллектор воздухораспределительный на 6 выходов (без фланцев в комплекте)
Внимание. Фланцы в комплект не входят. Укомплектуйте коллектор необходимым количеством фланцев ПРОВЕНТ/PROVENT FR 75 и заглушек ПРОВЕНТ/PROVENTOF 75.
Коллектор воздухораспределительный KV 160/75х6 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 75 мм. Подающий вентиляционный канал диаметром 160 мм с уплотнительной резинкой разделяется на 6 каналов по 75 мм.
- Выходы воздуховода: 6 х 78 мм
- Канальное соединение: 160 мм
- Размеры: 300 х 200 х 400 (±5) мм
- Размеры (с присоединительными фланцами): 300 х 200 х 525 (±5) мм
Используя сменный вводной фланец Провент/Provent VFR 160/125, можно изменить на размер меньше фланец воздухораспределительного коллектора KV 160/75×6 для подключения стального оцинкованного воздуховода.
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Провент/Provent KV 160/75х6 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Провент/Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 75 фиксируются специальными замками Провент/Provent LK 75 на присоединительных фланцах Провент/Provent FR 75 (фланцы и замки приобретаются отдельно).

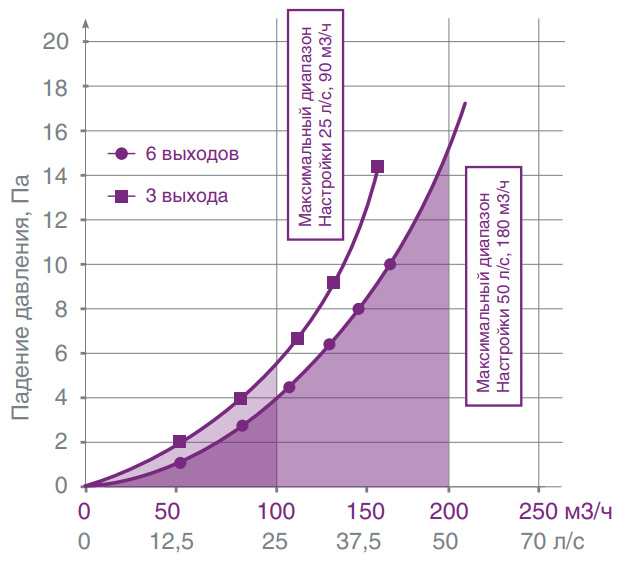

Аэродинамические характеристики
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 480 х 310 х 215 мм
- Масса брутто: 4,75 кг
