Не потерять высоту у панорамных окон
Сохранить стеклянный фасад и высокий объём гостиной без опусков потолка и заметных элементов вентиляции над окнами.
Реализованный объектPROVENT × АПС ДСК
Вентиляция в доме из тёплой керамики «Долина 230»
Спроектировали компактную систему вентиляции для дома с панорамным остеклением и подали свежий воздух через внутрипольные конвекторы.
- 339 м²
- Площадь дома
- 1 этаж
- Этажность
- 3 спальни
- Количество спален
- 4 человека
- Расчётное проживание
01 / Задача проекта
Сохранить высоту у панорамного фасада
Одноэтажный дом площадью 339 м² рассчитан на постоянное проживание семьи из четырёх человек. Фасад гостиной почти полностью стеклянный, и высокое панорамное остекление формирует главный объём интерьера. Нужно было организовать стабильный воздухообмен, не занижая потолок и не добавляя заметных решёток над стеклом. Под окнами уже предусмотрены внутрипольные конвекторы, а компактную ПВУ требовалось разместить в гардеробной, сохранив полезное пространство.
Подать воздух прямо в конвекторы
Объединить вентиляцию с внутрипольными конвекторами, которые уже расположены вдоль панорамного остекления.
Уместить ПВУ в гардеробной
Разместить оборудование так, чтобы оно не занимало полезную площадь и оставалось доступным для обслуживания.
02 / Решение PROVENT
Подали свежий воздух через конвекторы
В гардеробной подвесили компактную PROVENT Alpha 550 Compact, сохранив свободное пространство в помещении. Приточные каналы подвели непосредственно к внутрипольным конвекторам под панорамными окнами. Свежий воздух дополнительно подогревается и равномерно поступает вдоль стекла, а высокая зона гостиной остаётся свободной от опусков и решёток. Приток организовали в спальнях и гостиной-столовой, вытяжку — из кухни, кладовой, гардеробной и санузлов.
Подвесили ПВУ в гардеробной

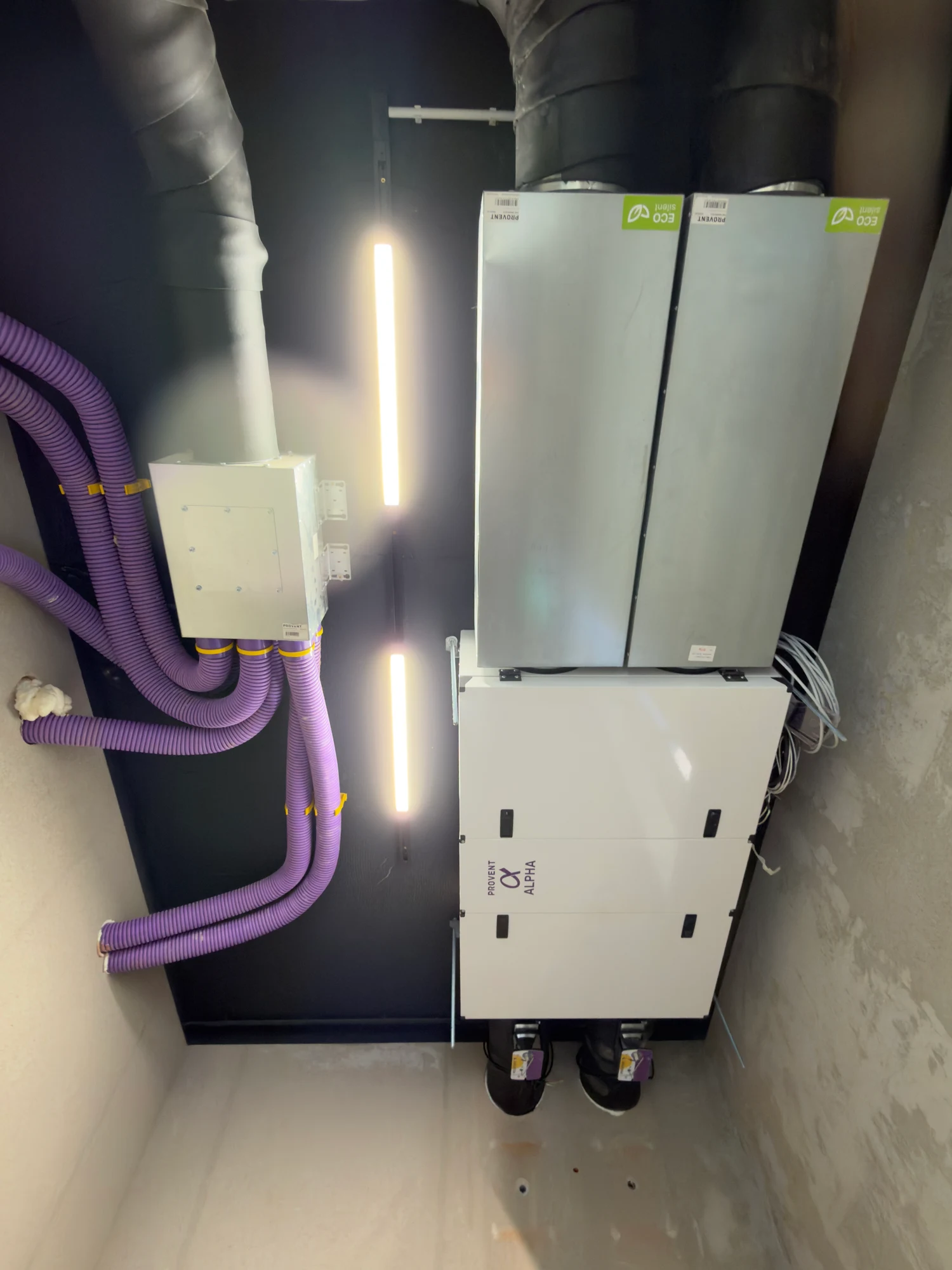

PROVENT Alpha 550 Compact разместили под потолком гардеробной, сохранив полезную площадь и удобный доступ к оборудованию.

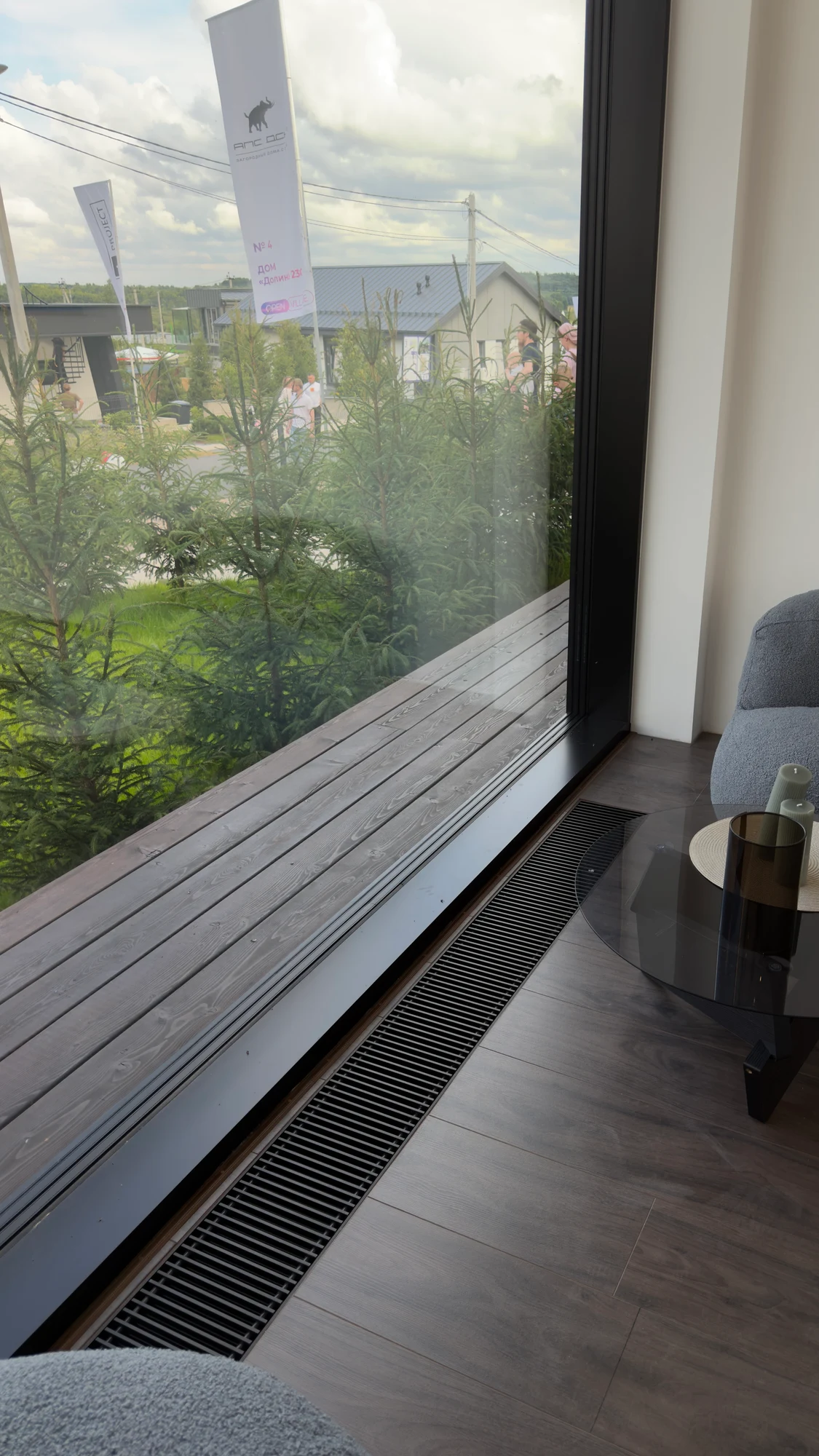

Подключили приток к конвекторам
Свежий воздух направили прямо во внутрипольные конвекторы, где он дополнительно подогревается перед подачей в комнаты.
Разделили приток и вытяжку
Воздух подаётся в спальни и гостиную-столовую, а удаляется из кухни, кладовой, гардеробной и санузлов.
Проектная документация
Посмотрите проект дома

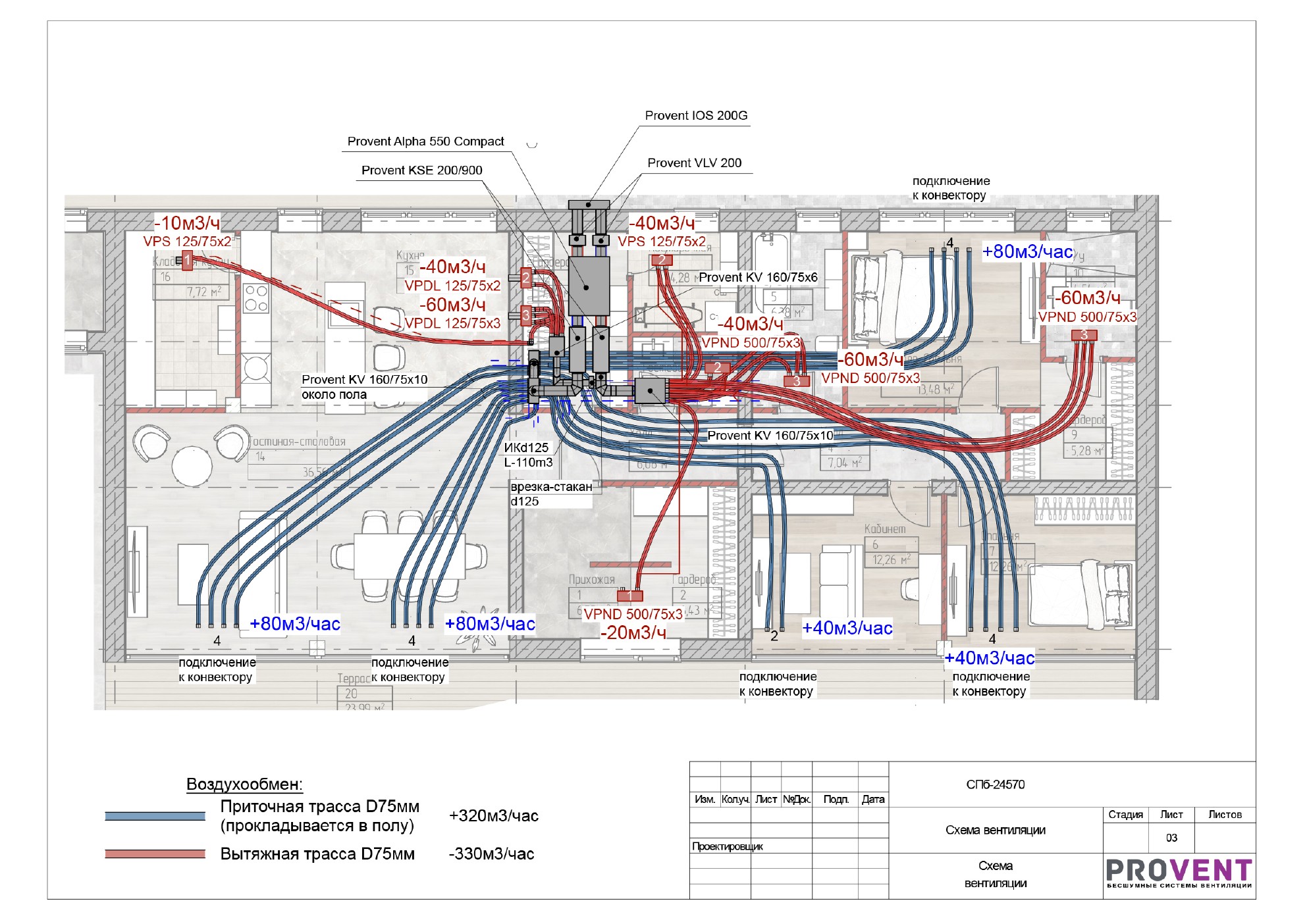

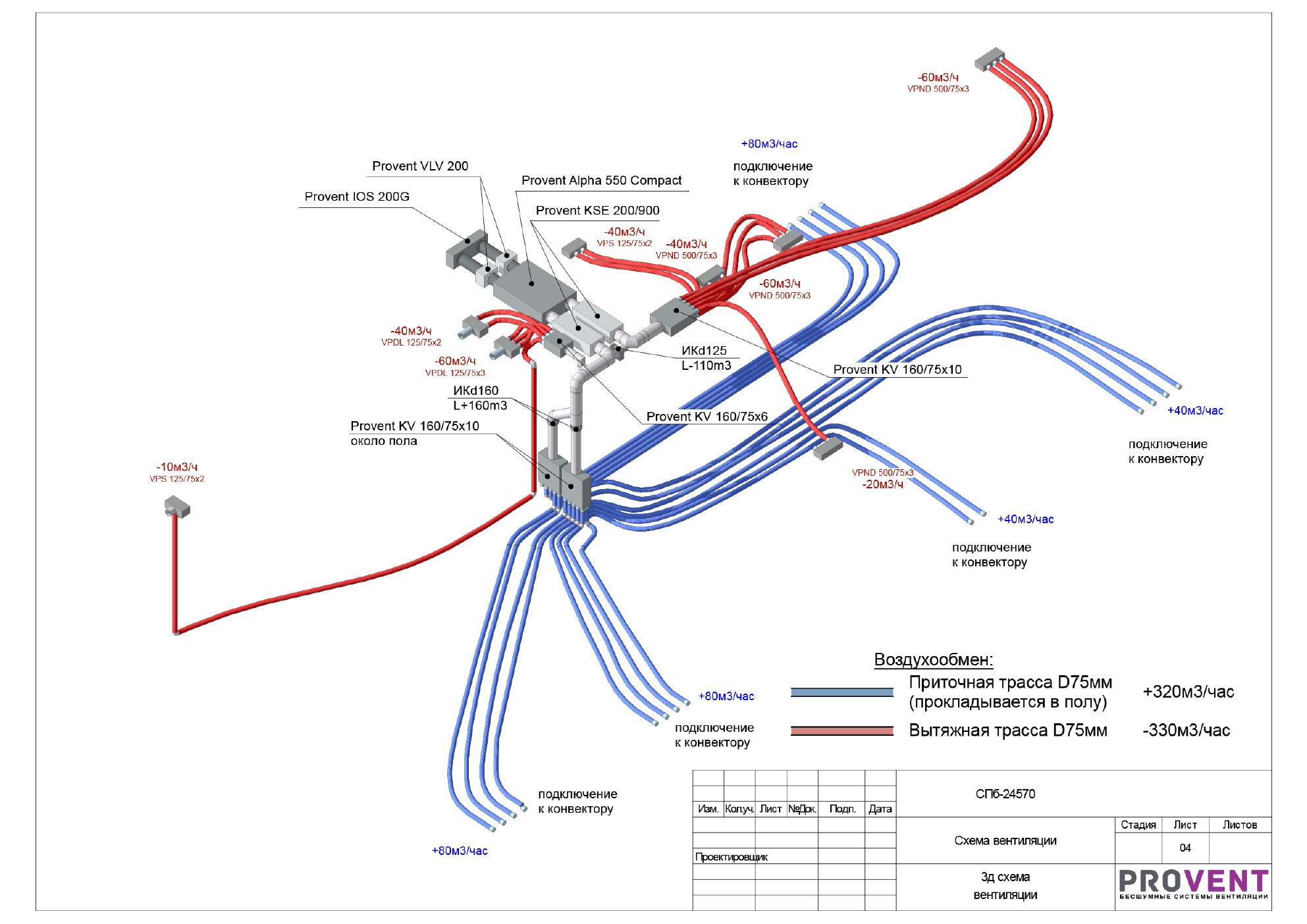

Внутри — поэтажные планы, аксонометрическая схема и спецификация оборудования.
Проект разработан инженерами PROVENT.
Скачать проект вентиляции дома Долина 230↓
- Alpha 550 Compact
- компактная подвесная вентиляционная установка
- 330 м³/ч
- стандартный воздухообмен для дома
- Через конвекторы
- подача свежего воздуха под панорамными окнами
03 / Галерея объекта
Вентиляция дома с панорамным остеклением

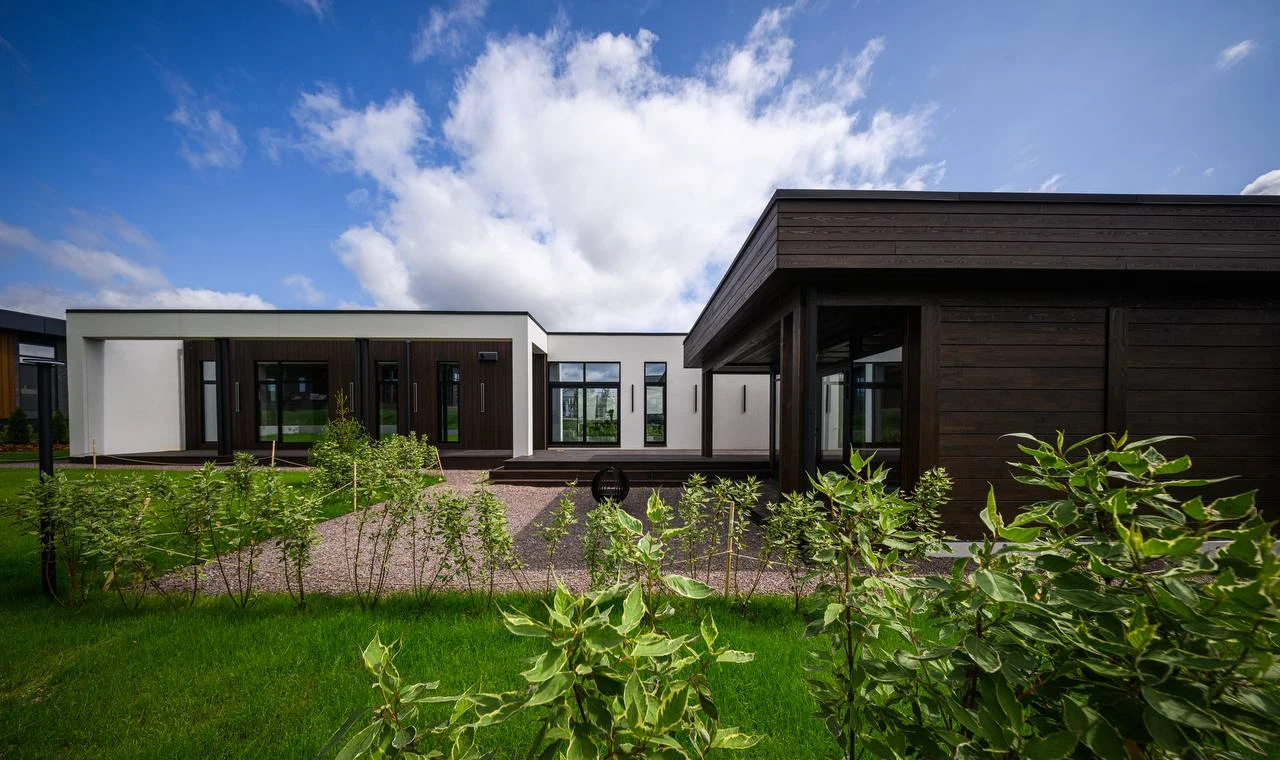

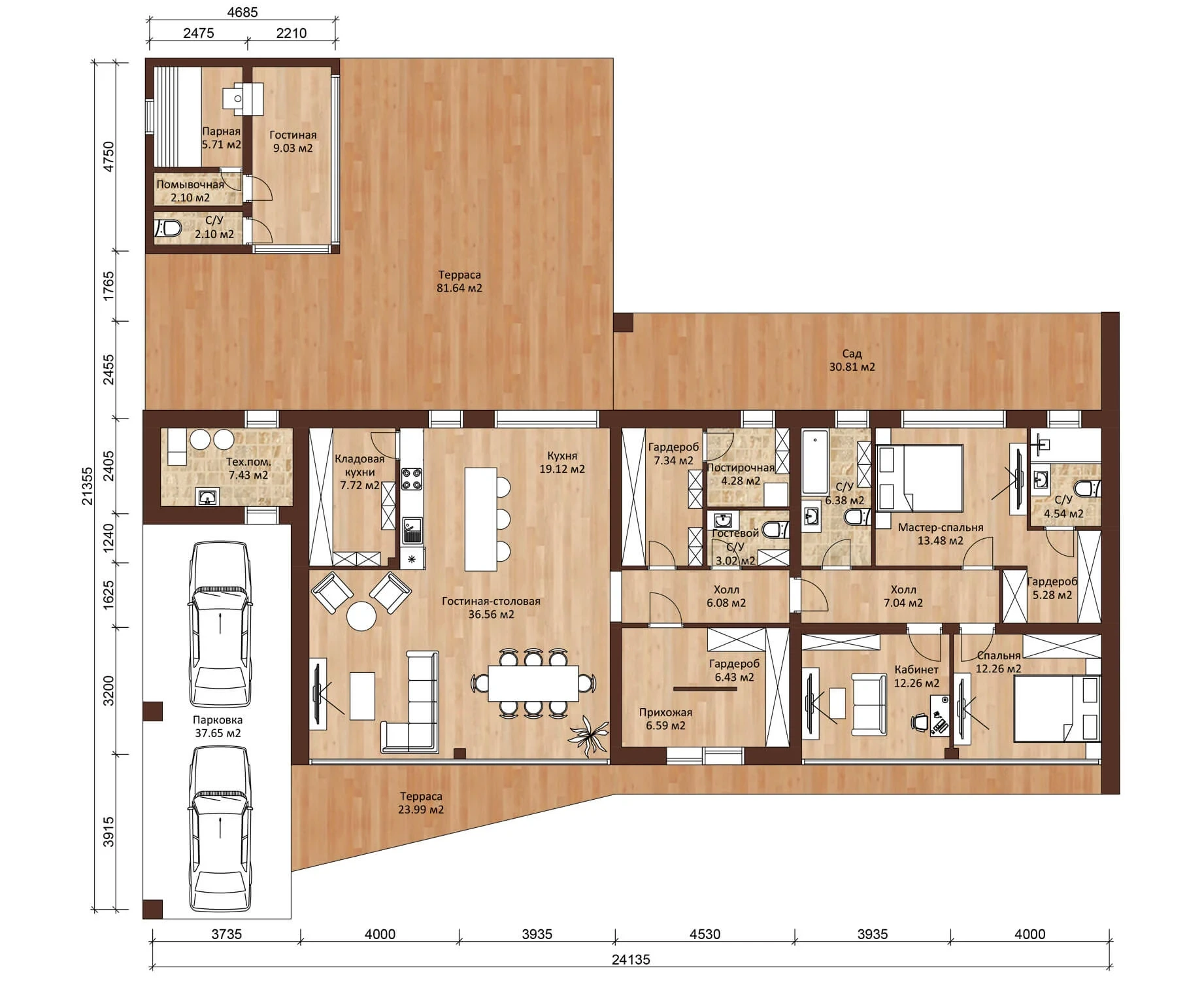

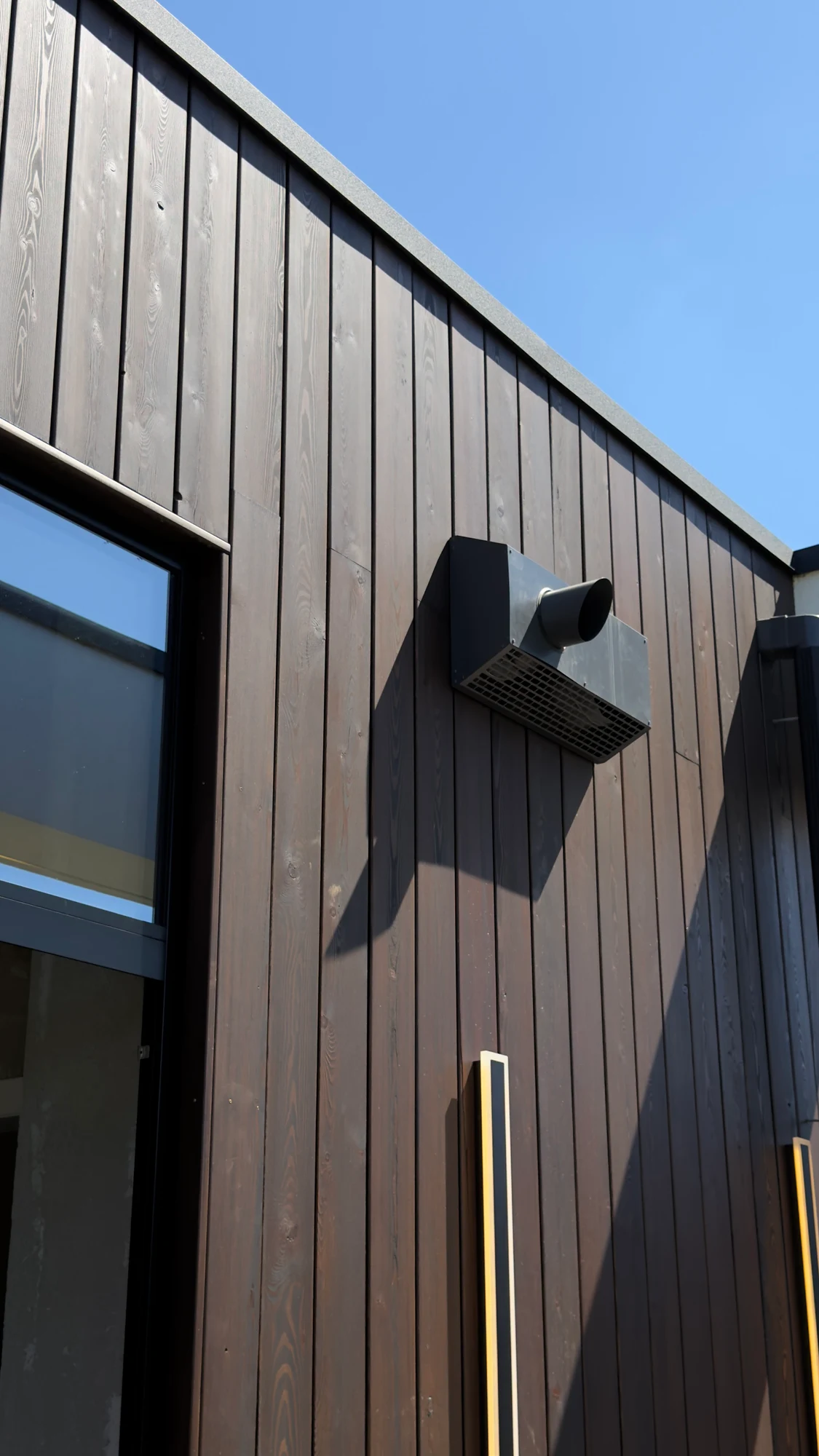

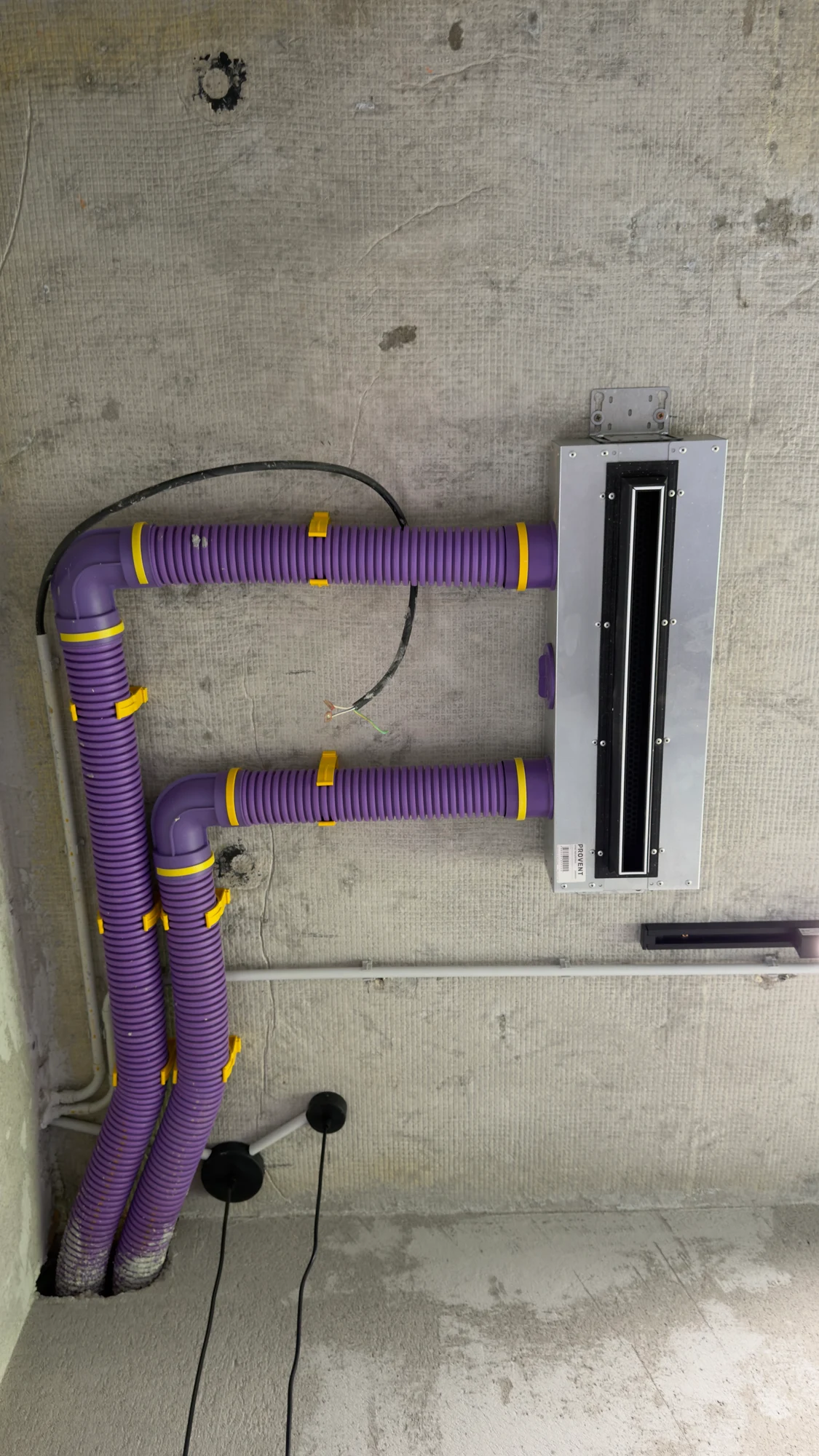

Посмотрите, как система встроилась в архитектуру дома: компактная Alpha 550 Compact спряталась под потолком гардеробной, приточные каналы пришли прямо к конвекторам вдоль панорамных окон, а воздухораспределители и фасадные выходы аккуратно заняли свои места. В галерее собрали планировку, живой фасад и монтажные детали, которые обычно остаются за чистовой отделкой.
04 / Ваш объект
Сделаем вентиляцию для вашего дома
Изучим планировку, конструктив дома или квартиры и ваши пожелания к микроклимату.
Рассчитаем необходимый воздухообмен и предложим подходящую систему вентиляции.
Продумаем размещение оборудования и воздуховодов, чтобы сохранить высоту потолков, тишину и дизайн интерьера.
05 / Отзыв застройщика
АПС ДСК о работе с PROVENT
О сотрудничестве рассказывает Александр Кальсин, Руководитель и основатель строительной компании АПС ДСК.
Особенно ценим возможность нестандартных решений: прокладку воздуховодов в конструкции пола и подачу воздуха через внутрипольные конвекторы — это повышает теплоэффективность и сохраняет эстетику интерьера.
Александр КальсинРуководитель и основатель строительной компании АПС ДСК
