Не занижать потолки
Разместить вентиляционные трассы в небольшом пространстве за натяжными потолками, сохранив высоту комнат.
Реализованный объектPROVENT × NORD HOUSE
Вентиляция в доме из клееного бруса «Локи»
Спроектировали приточно-вытяжную вентиляцию для дома из клееного бруса, сохранив высоту помещений и аккуратную деревянную отделку.
- 363 м²
- Площадь дома
- 1 этаж
- Этажность
- 3 спальни
- Количество спален
- 4 человека
- Расчётное проживание
01 / Задача проекта
Развести вентиляцию, не занижая потолки
В доме из клееного бруса требовалось организовать полноценный воздухообмен, сохранив высоту помещений. Пространство за натяжными потолками ограничено, а небольшая котельная уже выполняет роль технического помещения. Часть щелевых диффузоров предстояло вывести через стены так, чтобы не нарушить деревянную отделку и аккуратно пройти конструкции из бруса. Забор свежего воздуха нужно было организовать через фасад, а выброс отработанного — через кровлю.
Выброс через кровлю
Организовать забор свежего воздуха через фасад, а выброс — через кровлю.
Сохранить чистую отделку
Аккуратно вывести часть диффузоров через стены, не повредив деревянную отделку и конструкции из клееного бруса.
02 / Решение PROVENT
Ультракомпактная ПВУ и скрытая разводка
В котельной разместили ультракомпактную вертикальную установку PROVENT Alpha 550V. Воздуховоды небольшого диаметра проложили за натяжными потолками, поэтому высоту помещений удалось сохранить. Для подачи и удаления воздуха по всему дому использовали щелевые диффузоры PROVENT: часть встроили в потолки, а часть аккуратно вывели через стены без нарушения деревянной отделки. Забор свежего воздуха организовали через фасад, выброс отработанного — через кровлю.

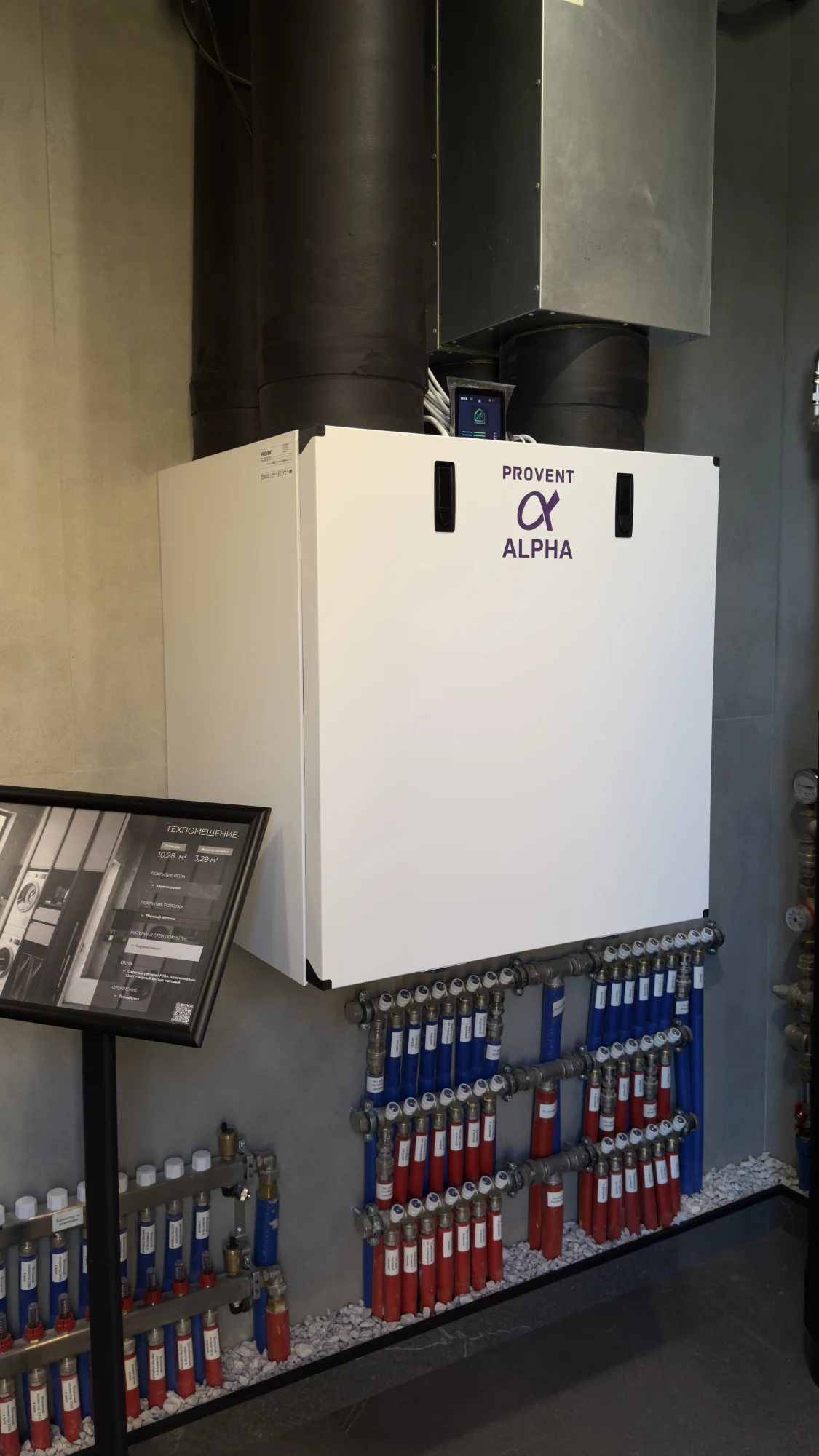

Разместили ПВУ в котельной
PROVENT Alpha 550V заняла минимум места в небольшом техническом помещении и осталась доступной для обслуживания.
Скрыли трассы за натяжными потолками
Воздуховоды небольшого диаметра проложили в ограниченном запотолочном пространстве, не уменьшая высоту помещений.
Вывели диффузоры через стены
Часть щелевых диффузоров встроили в стены, аккуратно сохранив деревянную отделку и конструкцию дома из клееного бруса.
Проектная документация
Посмотрите проект дома
Внутри — поэтажные планы, аксонометрическая схема и спецификация оборудования.
Проект разработан инженерами ILMA.
Скачать проект вентиляции дома Локи↓
- Alpha 550V
- ультракомпактная вертикальная установка
- 330 м³/ч
- расчётный воздухообмен для дома
- Через кровлю
- забор воздуха через фасад, выброс через кровлю
03 / Галерея объекта
Архитектура и вентиляция дома «Локи»

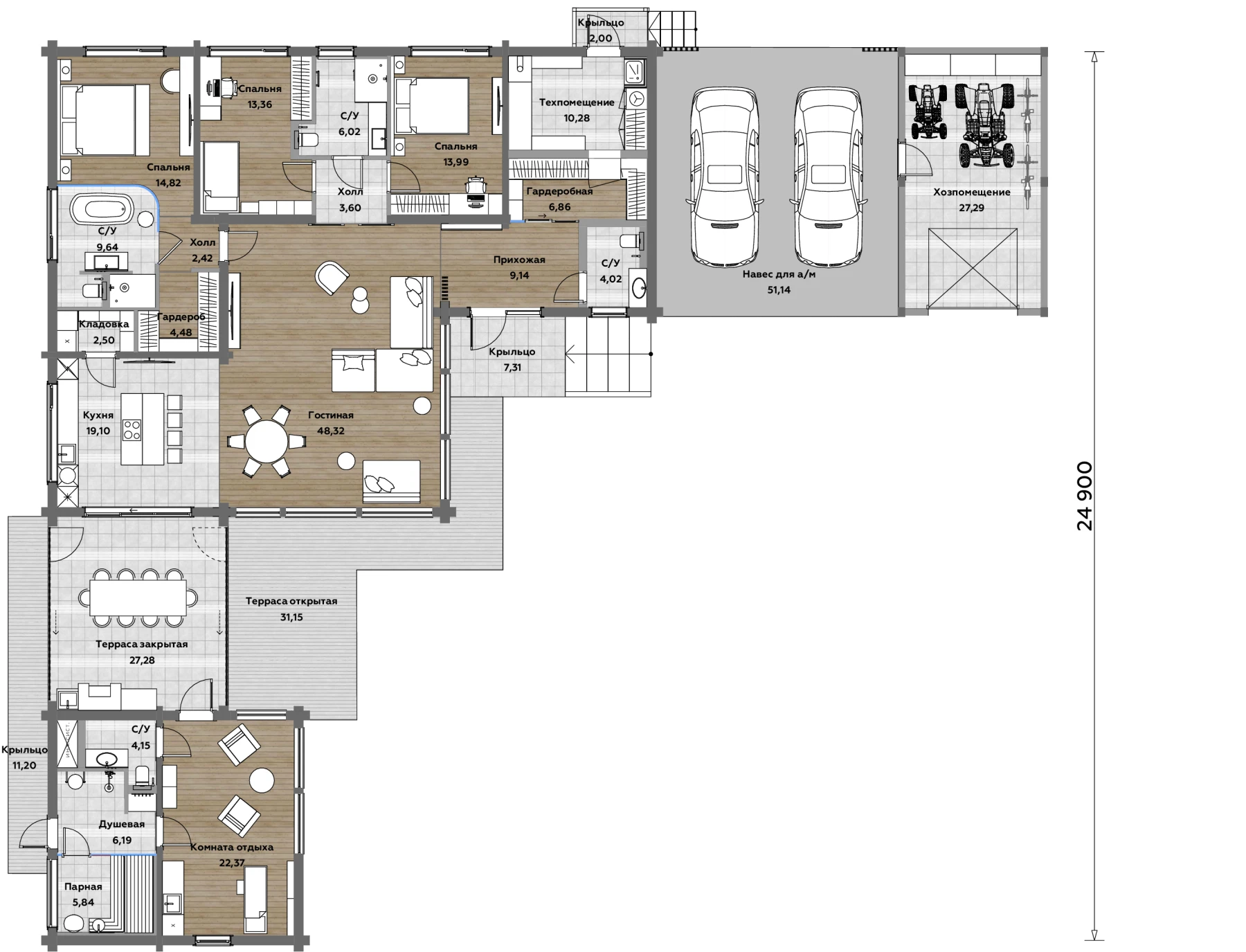

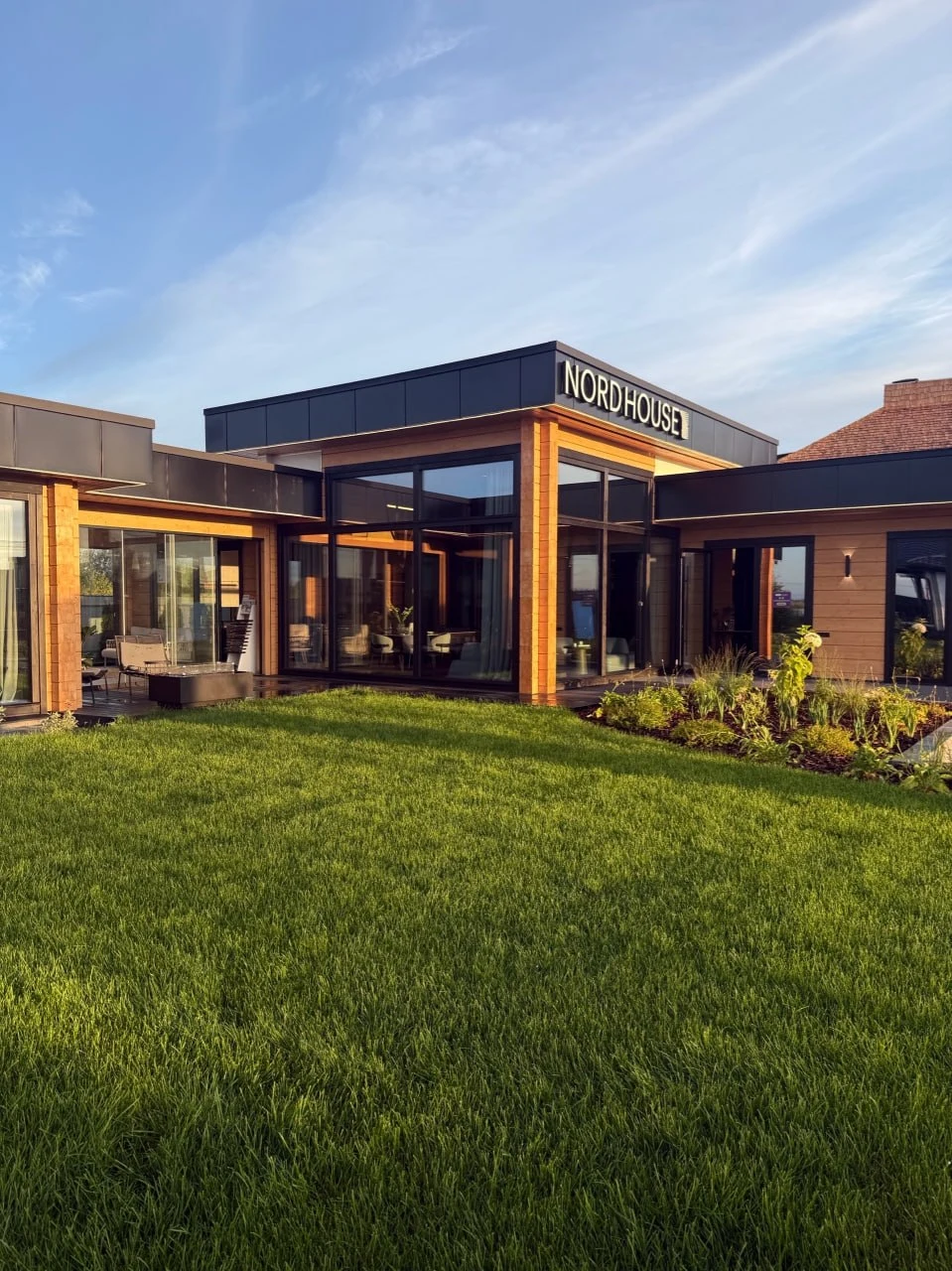

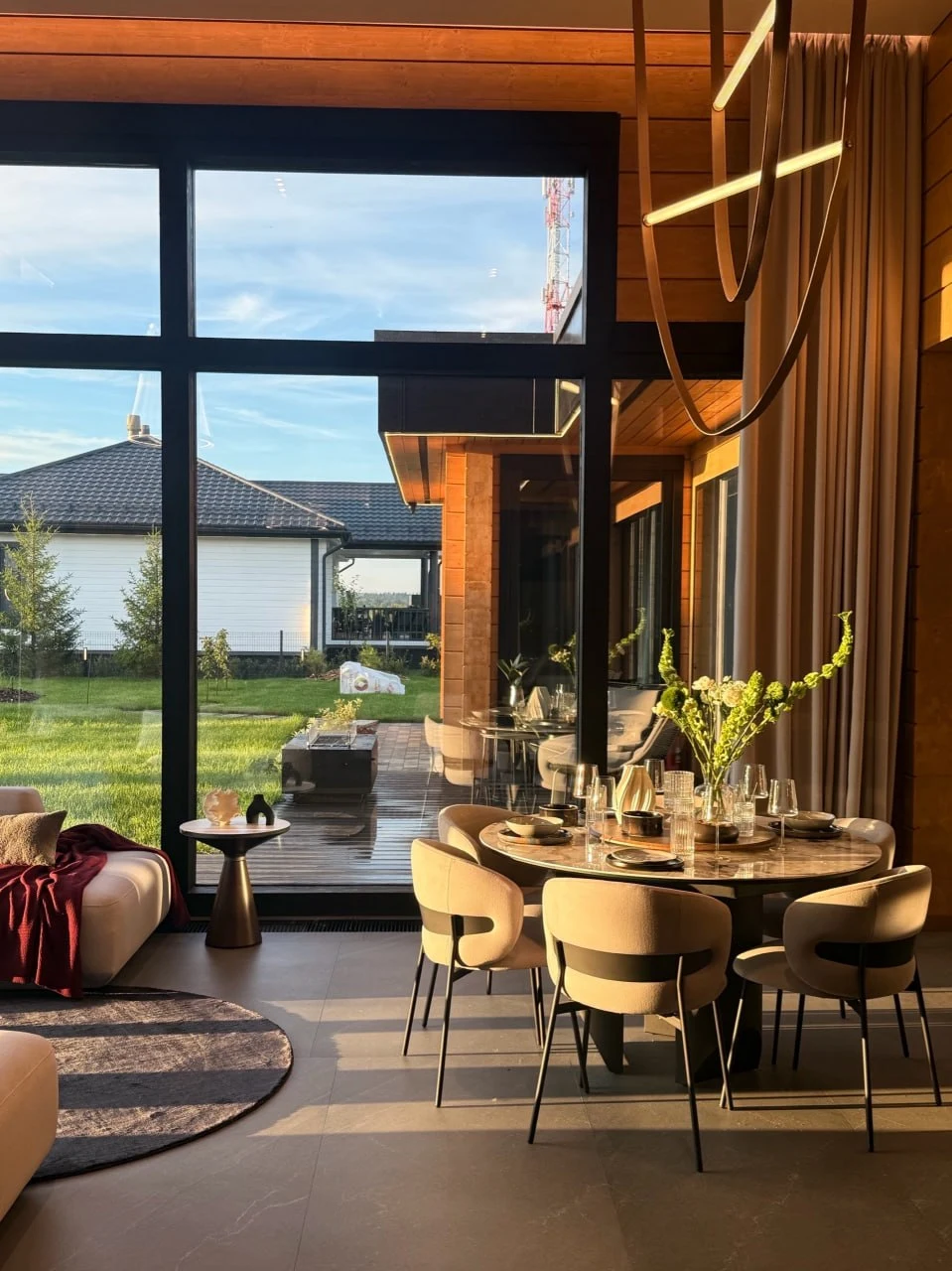

Посмотрите планировку дома из клееного бруса, фасады и интерьер с высоким остеклением, щелевые диффузоры под потолком и вертикальную установку PROVENT Alpha 550V в техническом помещении. В галерее собраны архитектурные кадры и детали готовой инженерной системы.
04 / Ваш объект
Сделаем вентиляцию для вашего дома
Изучим планировку, конструктив дома или квартиры и ваши пожелания к микроклимату.
Рассчитаем необходимый воздухообмен и предложим подходящую систему вентиляции.
Продумаем размещение оборудования и воздуховодов, чтобы сохранить высоту потолков, тишину и дизайн интерьера.
05 / Отзыв застройщика
NORD HOUSE о работе с PROVENT
О сотрудничестве рассказывает NORD HOUSE, Застройщик.
С PROVENT работаем не первый год — ставим в наши дома по всей стране. Продукция качественная, инженеры всегда на связи, ни одного серьёзного нарекания от заказчиков за всё это время.
NORD HOUSEЗастройщик
