Сохранить место в технической зоне
В котельной важно было оставить достаточно пространства для оборудования бассейна и постирочной техники.
Реализованный объектPROVENT × LPROJECT
Вентиляция в доме из газобетона «Проект А»
Спроектировали приточно-вытяжную вентиляцию, рассчитали воздухообмен и подобрали оборудование под архитектуру и сценарии жизни в доме.
- 177 м²
- Площадь дома
- 1 этаж
- Этажность
- 3 спальни
- Количество спален
- 4 человека
- Расчётное проживание
01 / Задача проекта
Вентиляция без потери полезной площади
В небольшой котельной уже размещались оборудование бассейна и постирочная техника, поэтому для вентиляции требовалось найти решение, которое не займёт полезную площадь. Воздух нужно было равномерно распределить по всему дому через гипсокартонные потолки, а приток и выброс компактно вывести на фасад рядом друг с другом — без риска возврата отработанного воздуха обратно в систему.
Аккуратно встроить подачу воздуха
Распределение воздуха по дому требовалось интегрировать в гипсокартонные потолки без заметных накладных решёток.
Правильно совместить приток и выброс
Два воздушных канала нужно было компактно вывести рядом, исключив попадание отработанного воздуха в приточную систему.
02 / Решение PROVENT
Подвесная ПВУ и комбинированная решётка IOS 200
Под потолком небольшой технической зоны разместили компактную PROVENT Alpha 550 Compact, сохранив свободное место для оборудования бассейна и постирочной техники. Подачу и удаление воздуха по всему дому организовали через щелевые диффузоры, встроенные в гипсокартонные потолки. Для фасада применили комбинированную решётку PROVENT IOS 200: приточный и вытяжной каналы установлены рядом в едином корпусе, а специальная форма сопла ускоряет выброс и направляет отработанный воздух от дома, не позволяя ему попадать обратно в заборную часть.

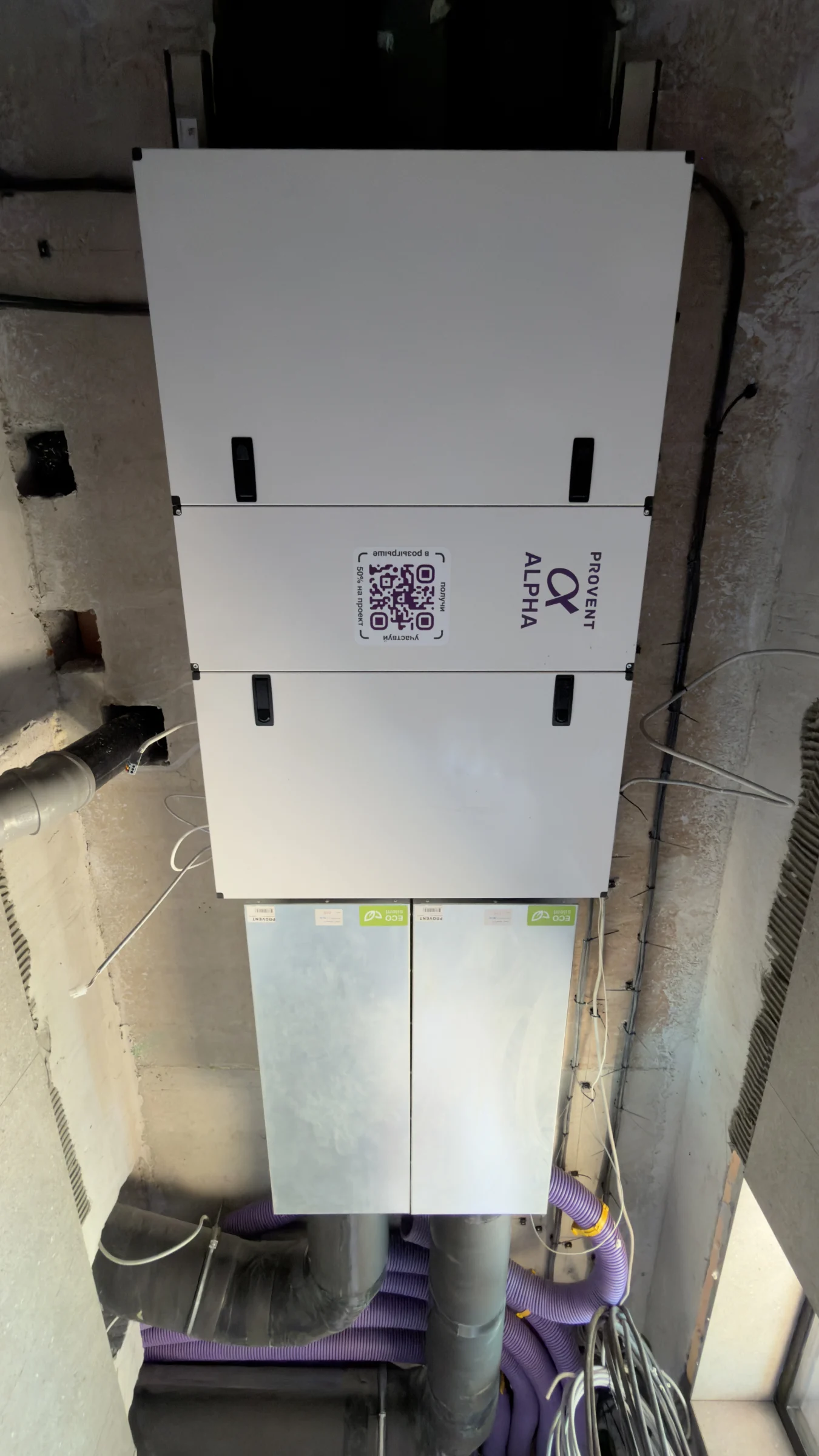

Подвесили ПВУ в технической зоне
PROVENT Alpha 550 Compact разместили под потолком, чтобы не занимать полезную площадь и оставить место для оборудования бассейна и постирочной техники.
Встроили щелевые диффузоры в потолки
Подачу и удаление воздуха по всему дому организовали через аккуратные щелевые диффузоры для гипсокартонных потолков.

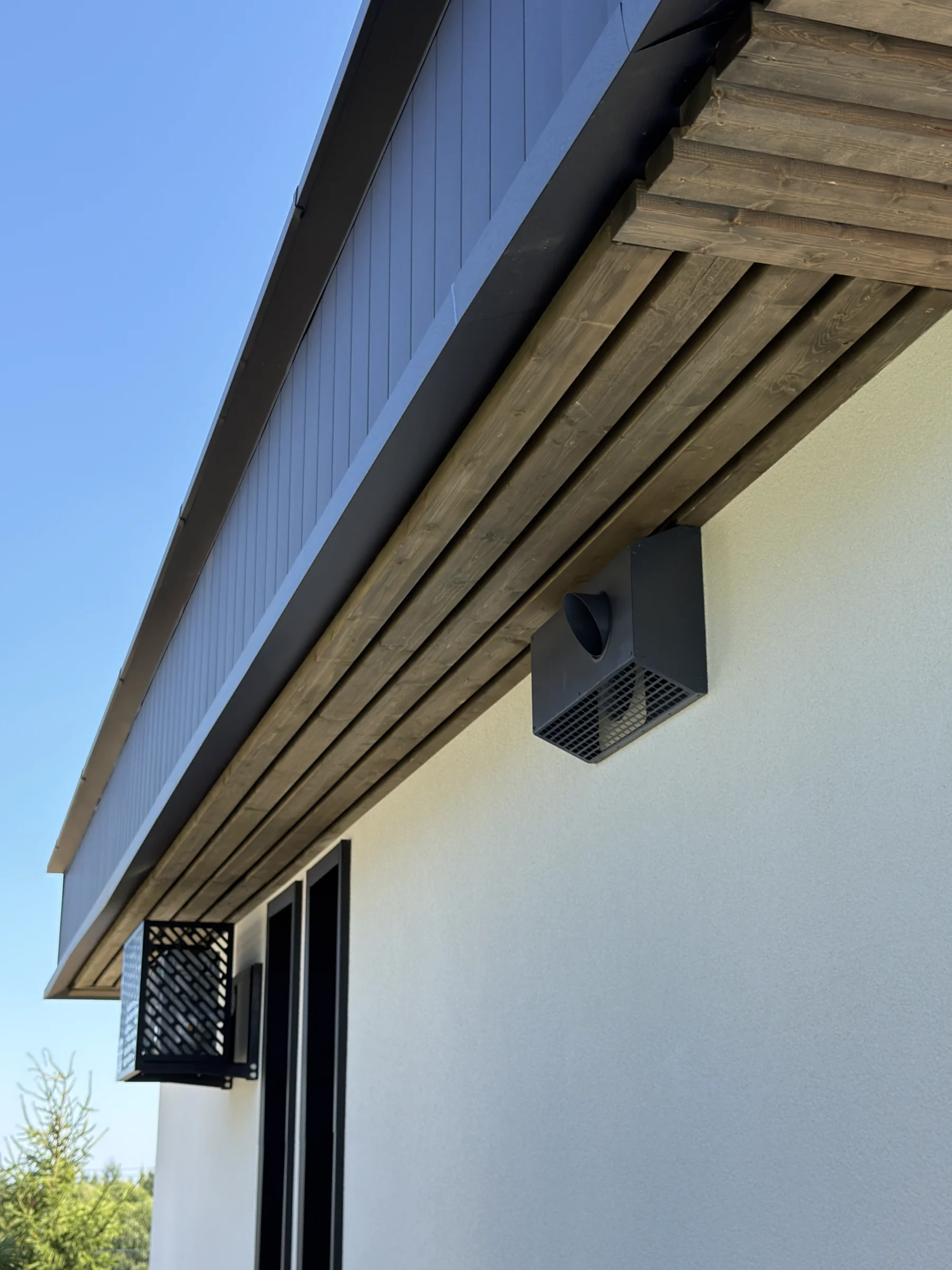

Объединили приток и выброс в IOS 200
Комбинированная решётка выводит оба канала через единый корпус, а ускоренный поток выброса уходит от фасада и не попадает в забор свежего воздуха.
Проектная документация
Посмотрите проект дома

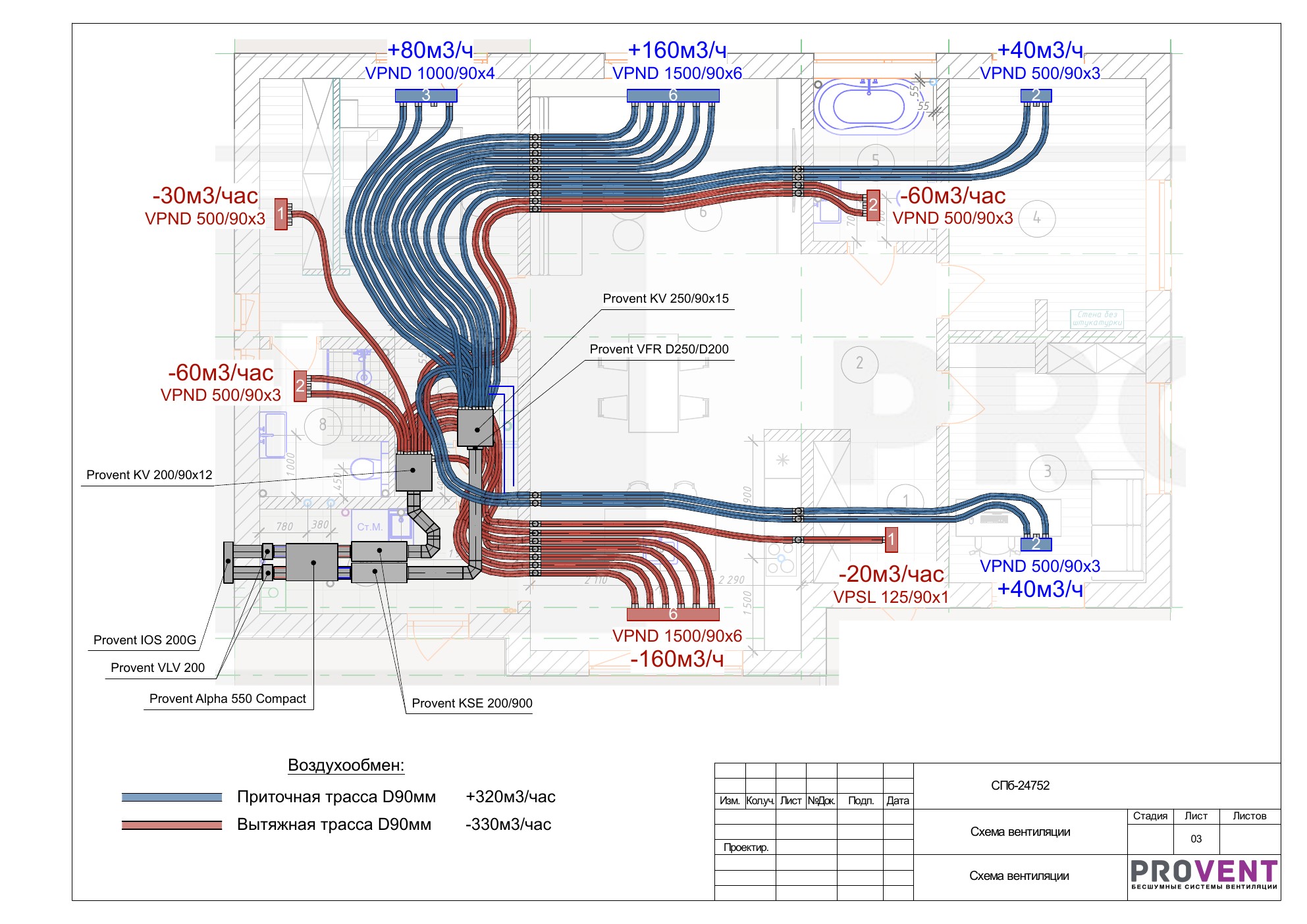

Внутри — поэтажные планы, аксонометрическая схема и спецификация оборудования.
Проект разработан инженерами PROVENT.
Скачать проект вентиляции дома Проект А↓
- Alpha 550 Compact
- компактная подвесная вентиляционная установка
- 320 м³/ч
- стандартный воздухообмен для дома
- IOS 200
- комбинированная приточно-вытяжная решётка
03 / Галерея объекта
Дом и система в деталях

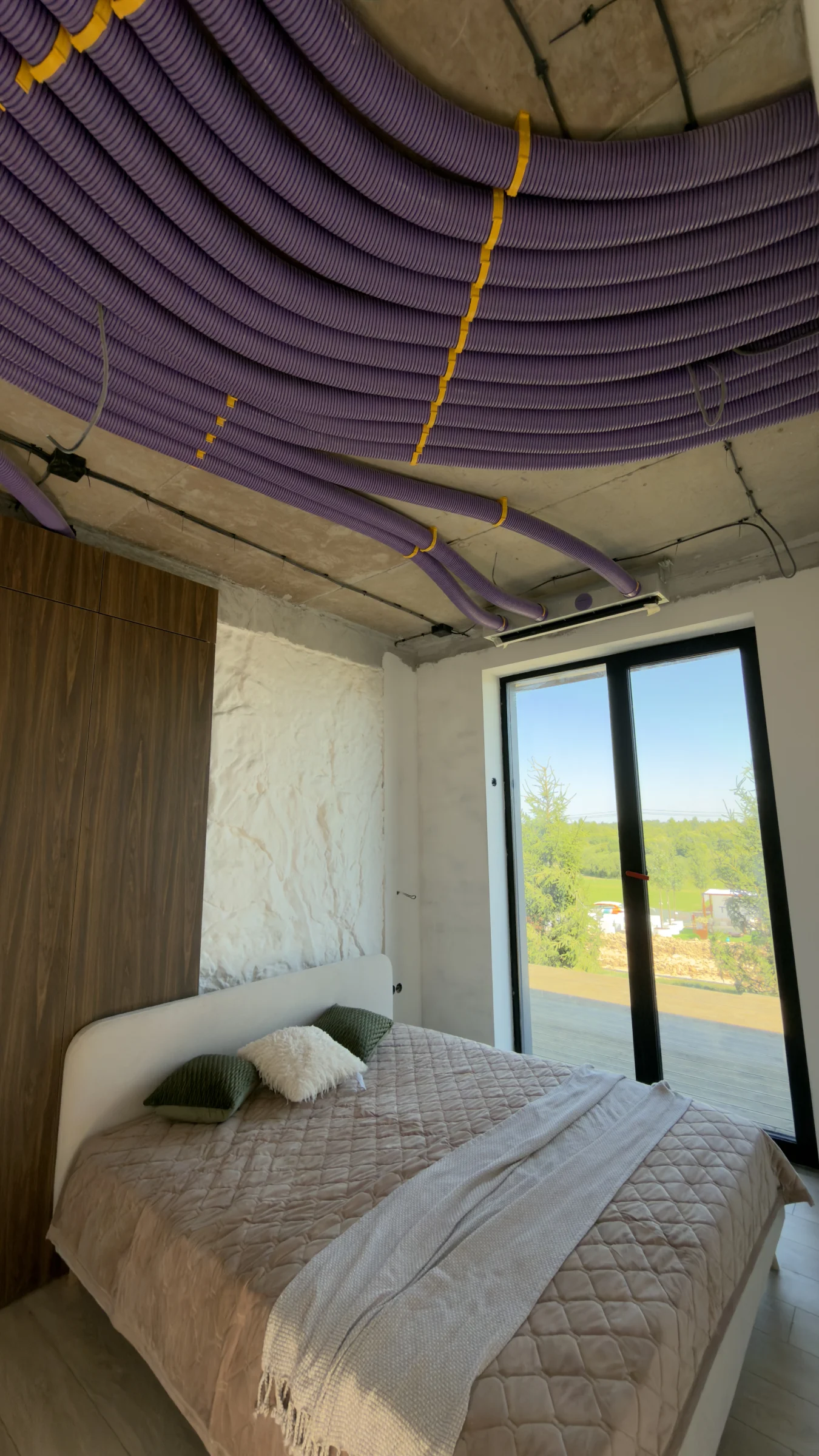

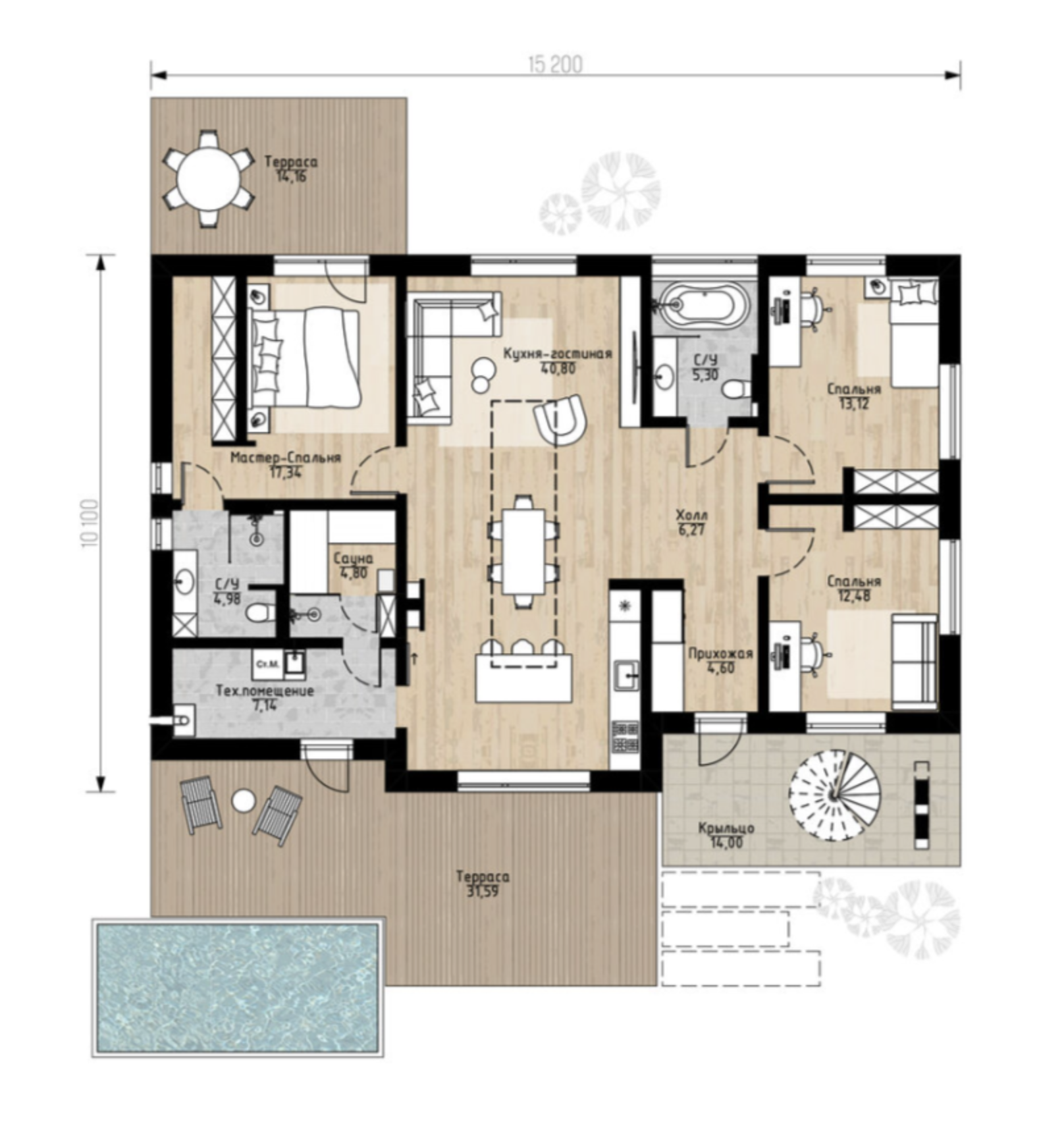

Посмотрите планировку дома и детали готового решения: компактную PROVENT Alpha 550 Compact под потолком технической зоны, разводку воздуховодов над будущими гипсокартонными потолками и комбинированную решётку IOS 200 на фасаде. На фотографиях видно, как инженерная система вписалась в дом, не занимая полезную площадь и не мешая интерьеру.
04 / Ваш объект
Сделаем вентиляцию для вашего дома
Изучим планировку, конструктив дома или квартиры и ваши пожелания к микроклимату.
Рассчитаем необходимый воздухообмен и предложим подходящую систему вентиляции.
Продумаем размещение оборудования и воздуховодов, чтобы сохранить высоту потолков, тишину и дизайн интерьера.
05 / Отзыв застройщика
LPROJECT о работе с PROVENT
О сотрудничестве рассказывает Лопатин Роман, Руководитель LProject.
Нам понравилось современное оборудование с роторными рекуператорами: с надёжной работой в морозы и интеграцией в «умный дом». Специалисты подготовили качественный проект и поставили оборудование в согласованные сроки.
Лопатин РоманРуководитель LProject
