Сохранить высоту и объём
Не занижать потолок кухни-гостиной и оставить выразительное пространство со вторым светом свободным от заметных инженерных конструкций.
Реализованный объектPROVENT × СТРОИМ ПО ПРАВИЛАМ

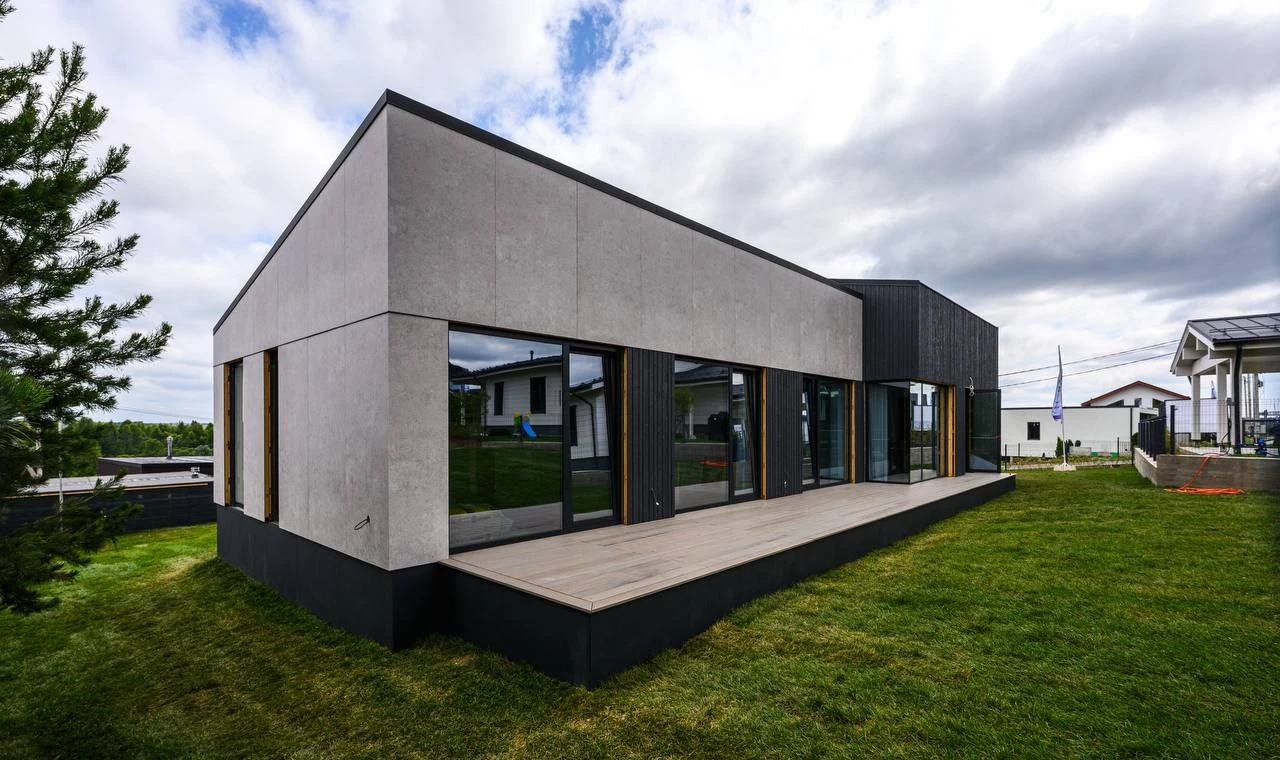

Вентиляция в каркасном доме «Джером»
Спроектировали приточно-вытяжную вентиляцию для каркасного prefab-дома с кухней-гостиной со вторым светом, сохранив её высоту и свободный объём.
- 329 м²
- Площадь дома
- 1 этаж
- Этажность
- 3 спальни
- Количество спален
- 4 человека
- Расчётное проживание
01 / Задача проекта
Сохранить второй свет кухни-гостиной
Каркасный дом по prefab-технологии состоит из двух крупных функциональных зон. Между ними магистрали вентиляции требовалось проложить через неотапливаемый контур. В кухне-гостиной со вторым светом важно было сохранить полную высоту помещения, не опуская потолок ради воздуховодов. Системе предстояло обеспечить стандартный воздухообмен по всему дому, а оборудование — компактно разместить в отдельном техническом помещении.
Связать две части дома
Организовать единый воздухообмен в двух крупных зонах, разнесённых по разным частям одноэтажного дома.
Защитить магистрали
Провести трассы между зонами через неотапливаемое пространство без теплопотерь и образования конденсата.
02 / Решение PROVENT
Щелевые диффузоры и утеплённая трасса
PROVENT Alpha 550V разместили вертикально в отдельном техническом помещении, сохранив удобный доступ для обслуживания. В кухне-гостиной щелевые диффузоры встроили в стены: в гостиной организовали подачу свежего воздуха, в кухне — удаление отработанного. Потолок и весь объём второго света остались свободными. Две части дома соединили утеплёнными магистральными воздуховодами через неотапливаемый контур. Щелевые диффузоры использовали во всех помещениях.

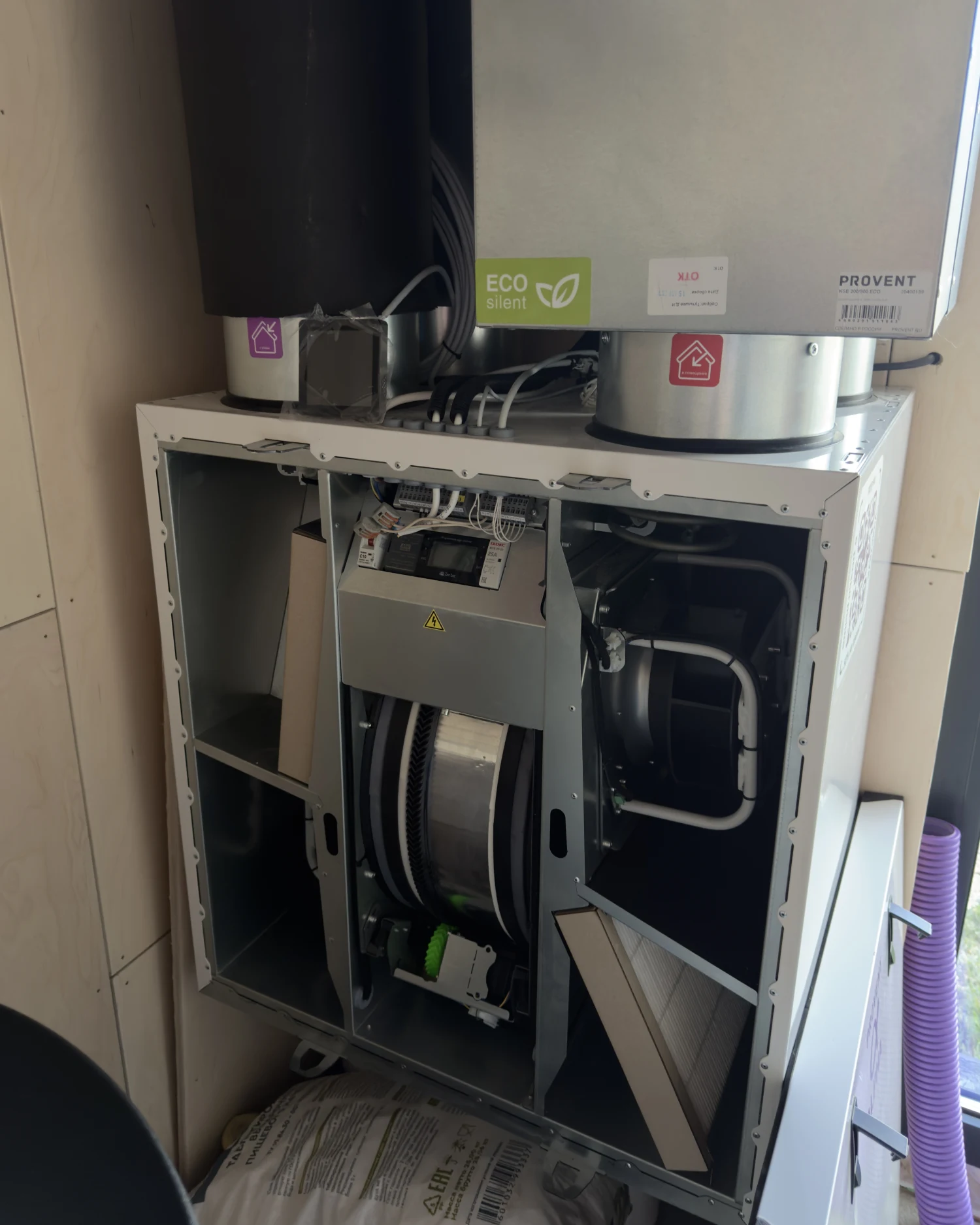

Ультракомпактная ПВУ в техническом помещении
PROVENT Alpha 550V установили в отдельной технической зоне, оставив оборудование компактным и удобным для обслуживания.
Встроили щелевые диффузоры в стены
Свежий воздух подаётся со стороны гостиной, а отработанный удаляется в зоне кухни — без воздухораспределителей на высоком потолке.
Утеплили магистрали в холодном контуре
Две части дома связали воздуховодами через неотапливаемое пространство и защитили трассы теплоизоляцией от охлаждения и конденсата.
Проектная документация
Посмотрите проект дома

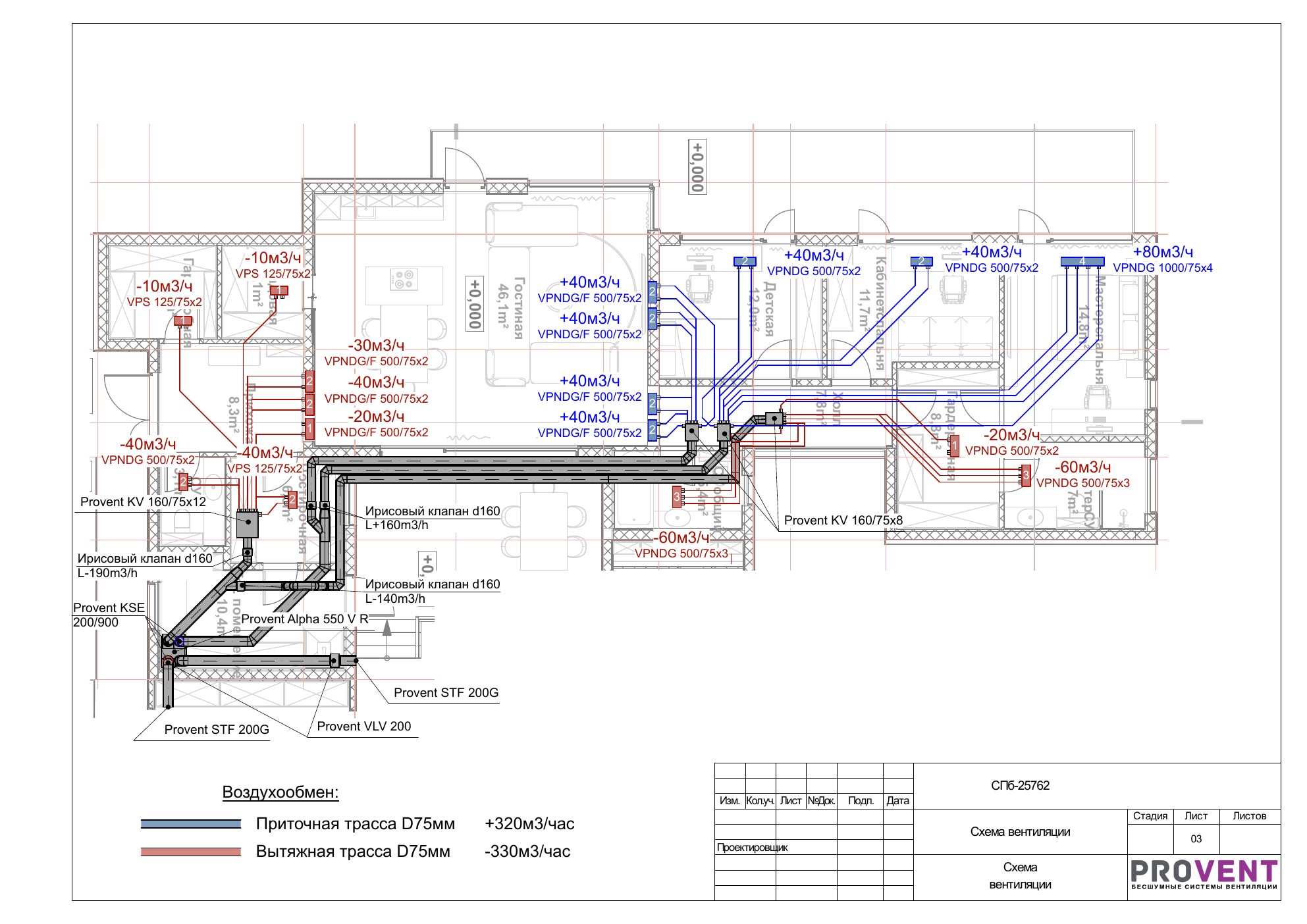

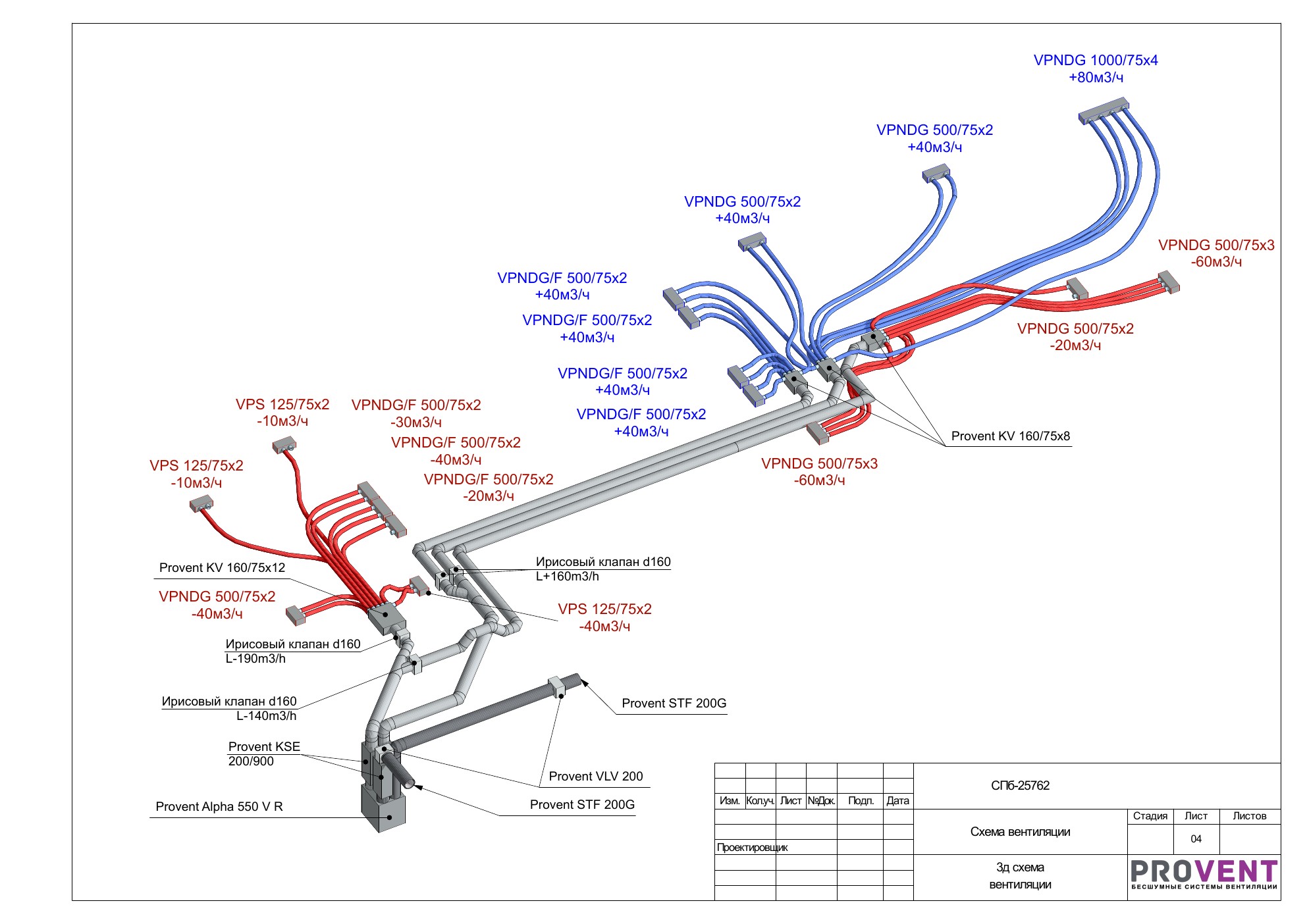

Внутри — поэтажные планы, аксонометрическая схема и спецификация оборудования.
Проект разработан инженерами PROVENT.
Скачать проект вентиляции дома Джером↓
- Alpha 550V
- вертикальная вентиляционная установка
- 330 м³/ч
- стандартный воздухообмен для дома
- Утеплённая магистраль
- проложена через холодный контур
03 / Галерея объекта
Архитектура и вентиляция дома «Джером»

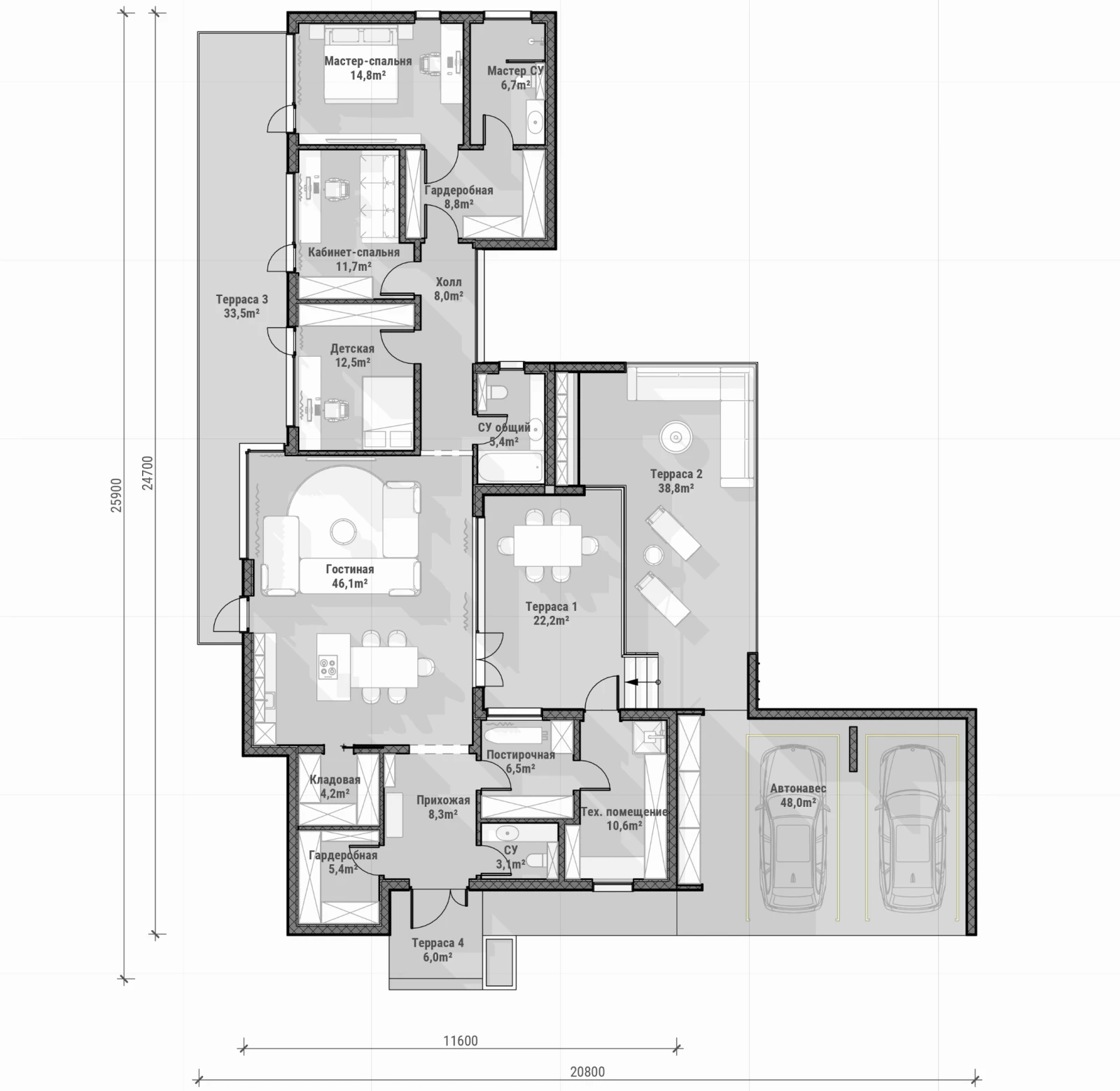

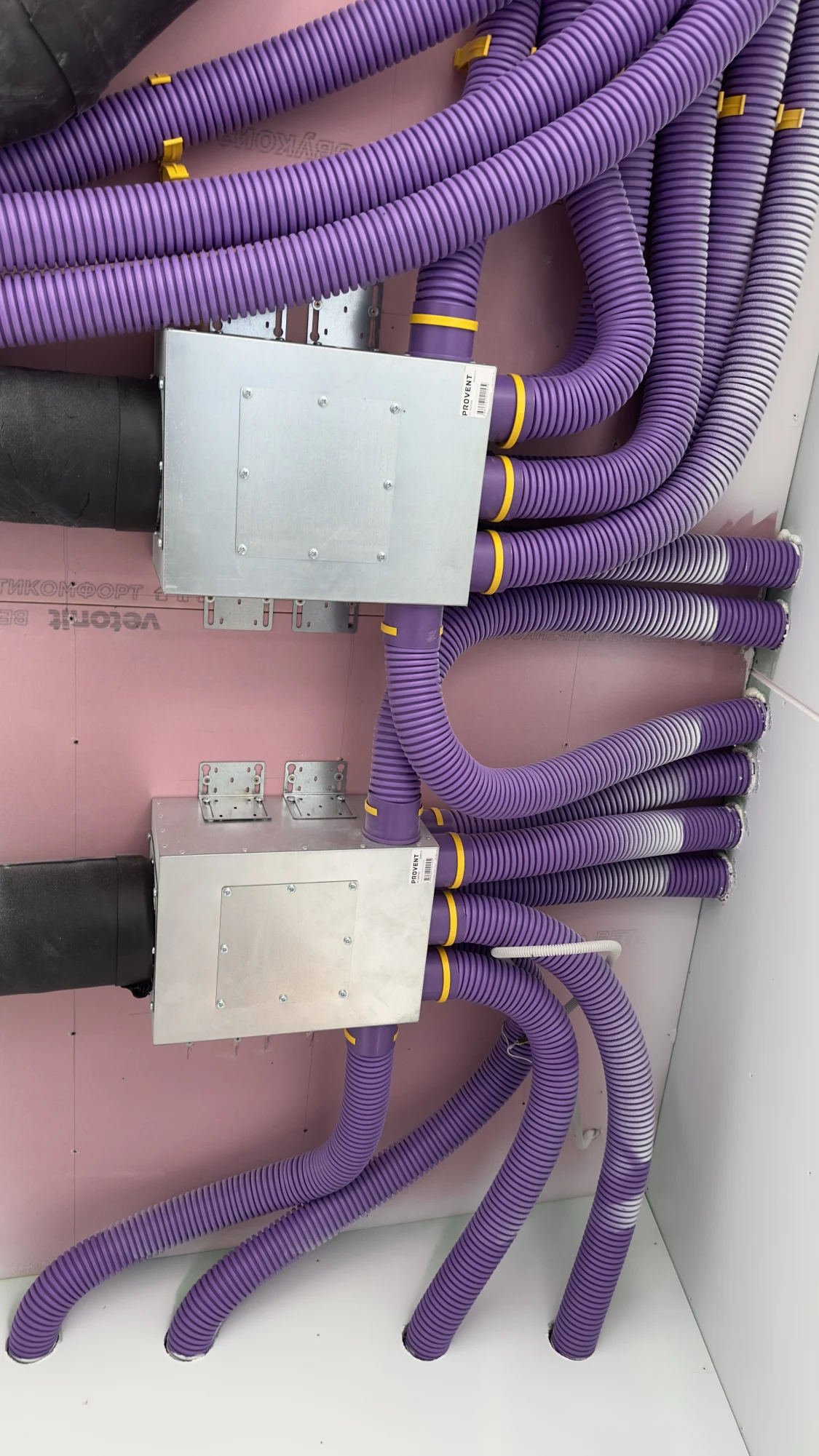

Посмотрите планировку и архитектуру дома, ультракомпактную вертикальную установку PROVENT Alpha 550V в техническом помещении и коллекторную разводку гибких воздуховодов. В галерее видно, как система связала две части дома и сохранила свободным высокий объём кухни-гостиной со вторым светом.
04 / Ваш объект
Сделаем вентиляцию для вашего дома
Изучим планировку, конструктив дома или квартиры и ваши пожелания к микроклимату.
Рассчитаем необходимый воздухообмен и предложим подходящую систему вентиляции.
Продумаем размещение оборудования и воздуховодов, чтобы сохранить высоту потолков, тишину и дизайн интерьера.
05 / Отзыв застройщика
СТРОИМ ПО ПРАВИЛАМ о работе с PROVENT
О сотрудничестве рассказывает Тистов Павел Николаевич, Руководитель компании «Строим по правилам».
Команда учитывает конструктив, архитектуру, особенности монтажа и эксплуатации, а BIM-моделирование помогает заранее продумать решения и избежать пересечений на объекте.
Тистов Павел НиколаевичРуководитель компании «Строим по правилам»
