Щелевые вентиляционные диффузоры Provent VPNDU — самые компактные щелевые диффузоры скрытого монтажа, которые позволяет минимально (всего лишь на 9,5 см) занизить потолок.

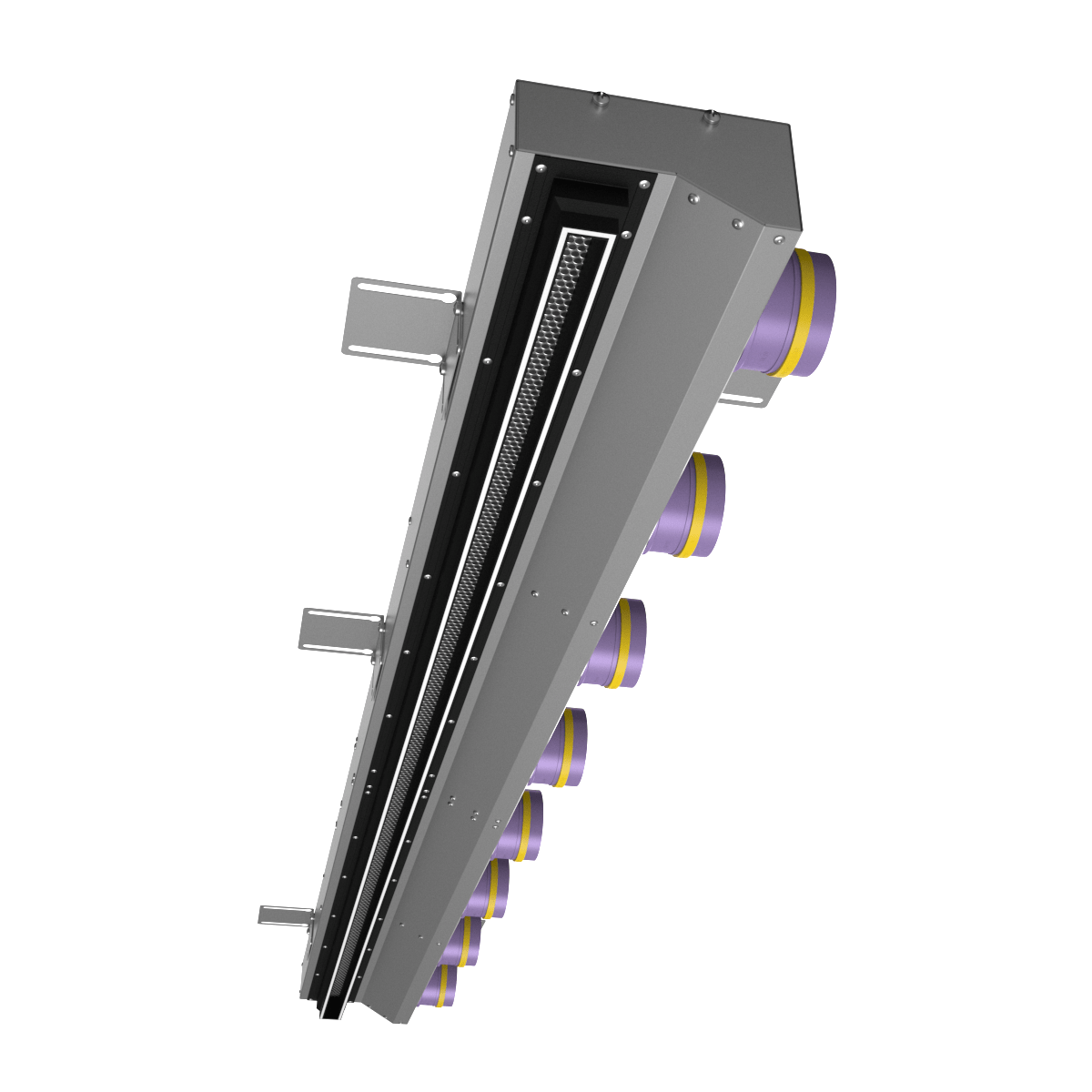

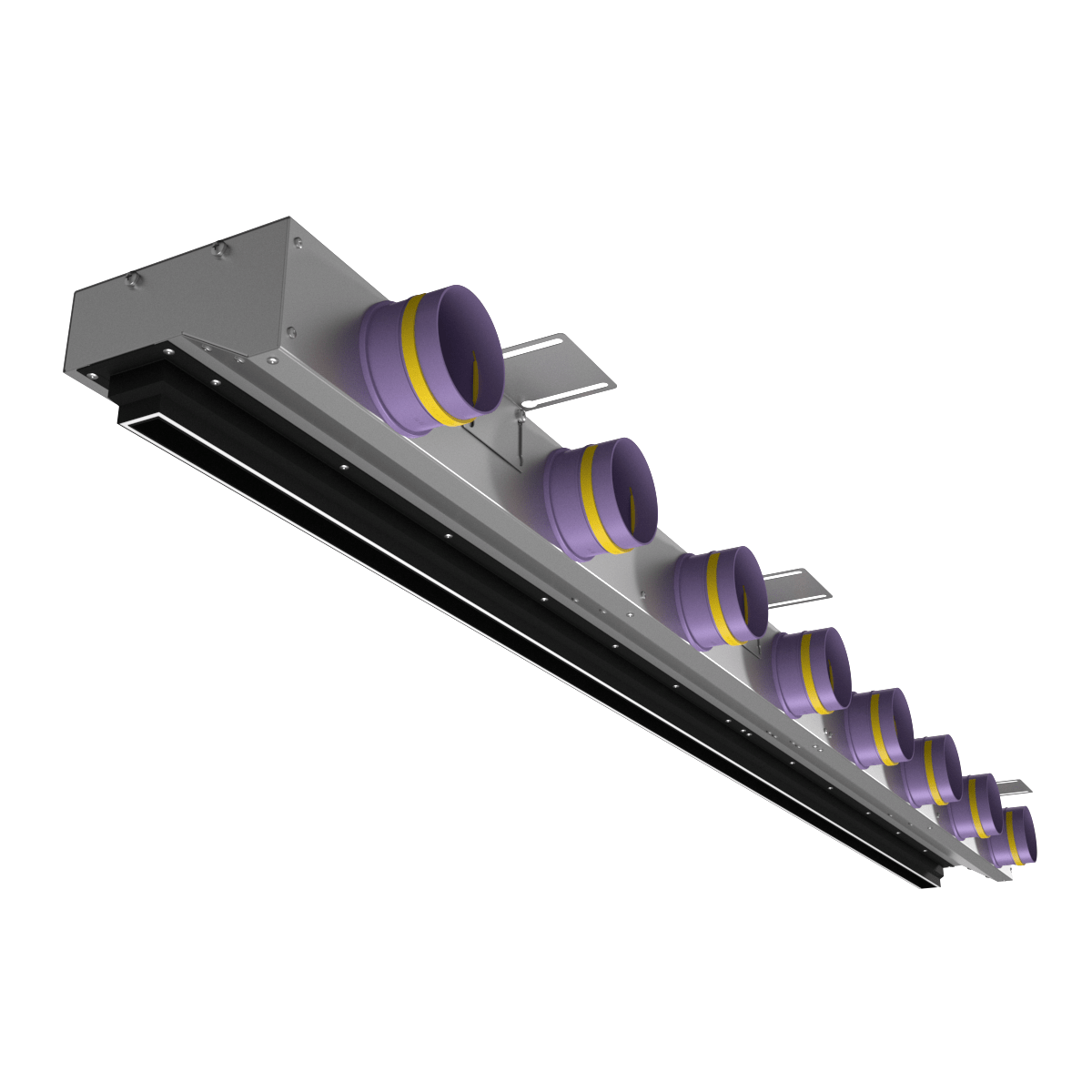

Щелевой вентиляционный диффузор VPNDU 2000/75×8 предназначена для установки в натяжные потолки ( как ПВХ, так и тканевые) и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. В корпус интегрирована КСД (камера статического давления) с заниженной высотой для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 2000 мм и шириной 25 мм, три фланца для подключения гибких воздуховодов 75 мм.
- Размеры щелевого диффузора: 2000 x 25 мм (высота диффузора 40 мм)
- Размеры КСД (адаптер): 2100 х 90 х 200 мм
- Выходы воздуховодов: 8 х 75 мм

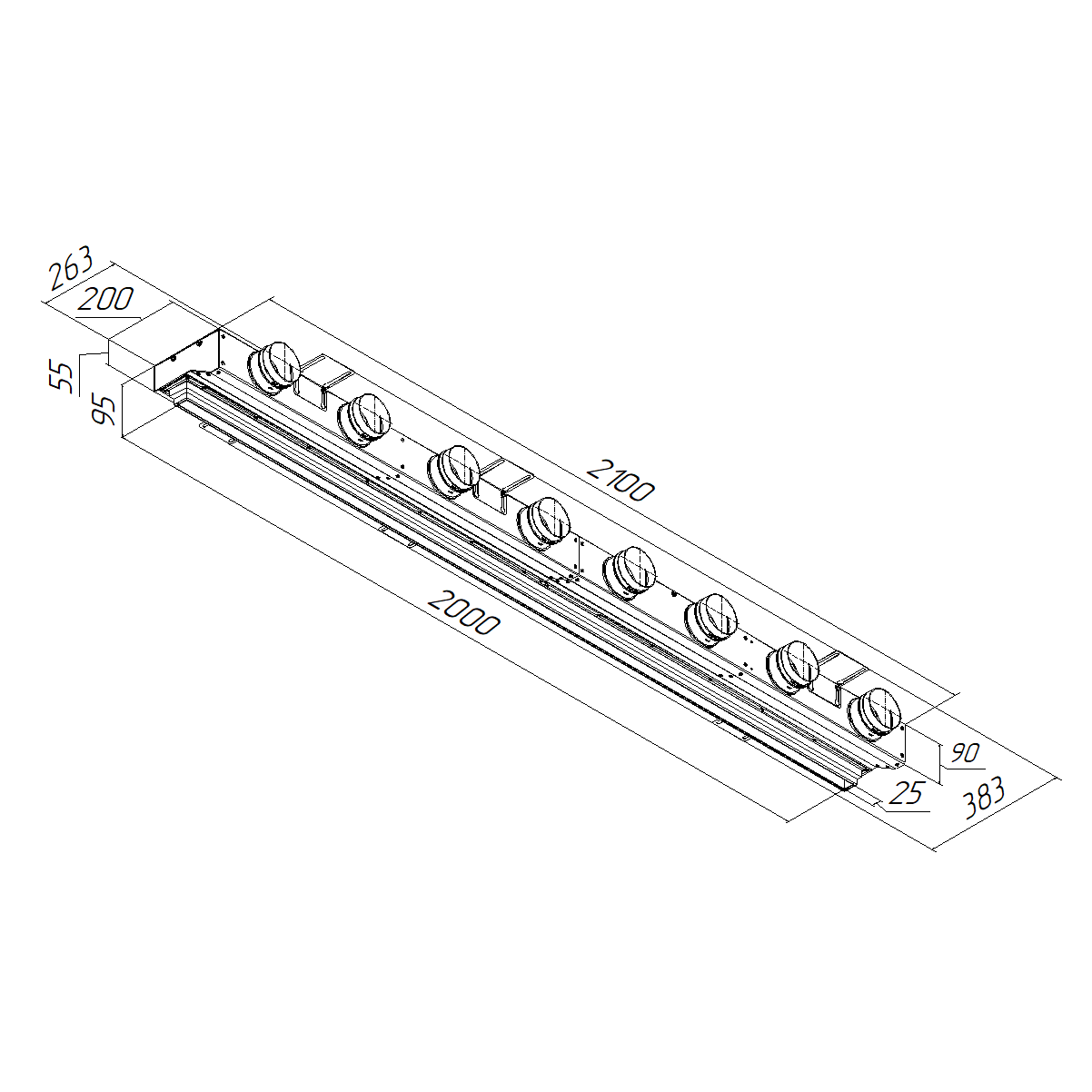

- Размеры (с присоединительными фланцами и диффузором): 2100 х 95 х 261 мм
- Минимальная высота занижения потолка: 95 мм
Конструкция

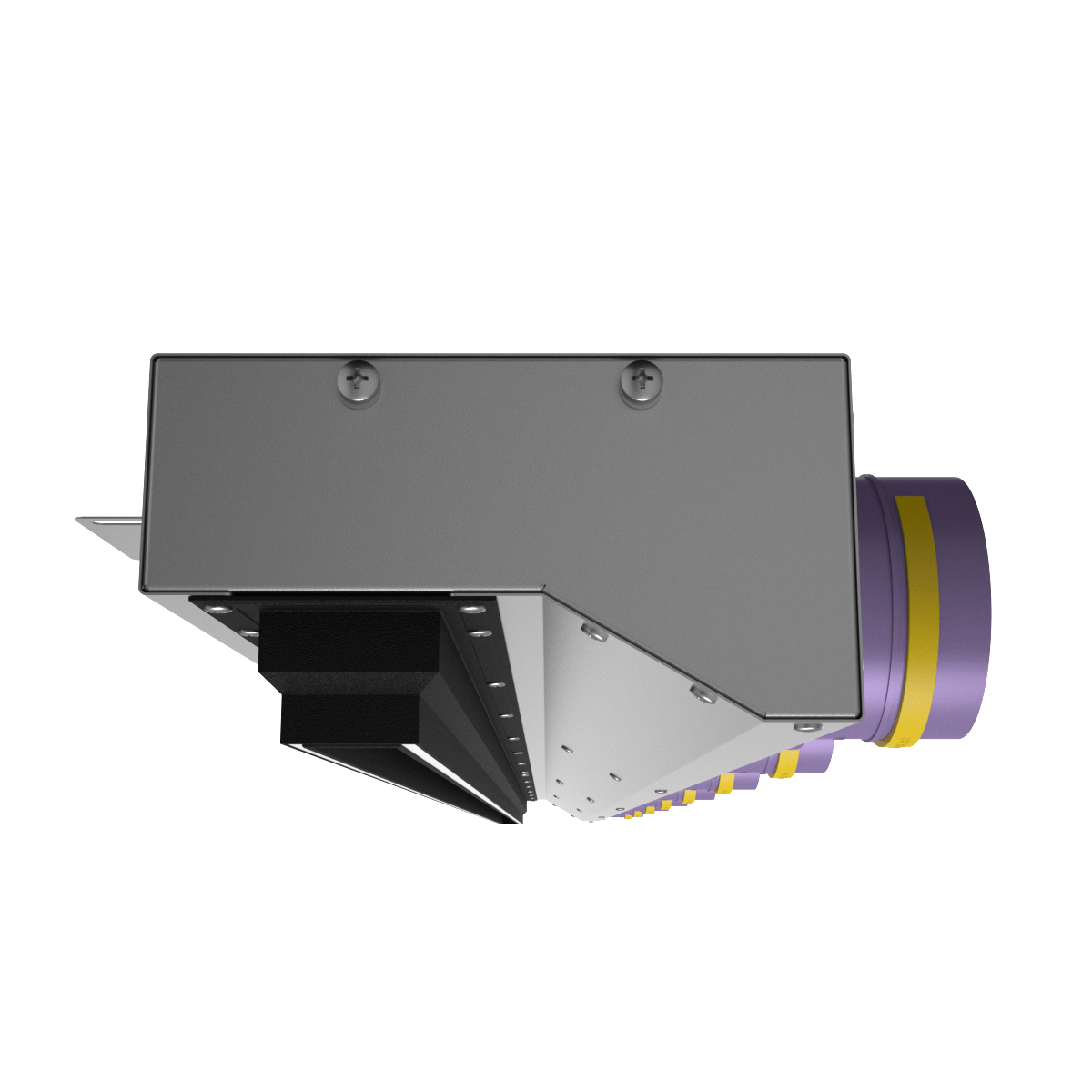

КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPNDU 2000/75×8 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 60 | 5,3 |
| 80 | 7,8 |
| 120 | 14,2 |
| 160 | 21,1 |
| 200 | 26,1 |
| 240 | 31,8 |
Упаковочная информация
Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.
