Коллектор воздухораспределительный на 18 выходов (без фланцев в комплекте)
Внимание. Фланцы в комплект не входят. Укомплектуйте коллектор необходимым количеством фланцев PROVENT FR 75 и заглушек PROVENT OF 75.
Коллектор воздухораспределительный KV 200/75х18 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. Подающий вентиляционный канал диаметром 200 мм с уплотнительной резинкой разделяется на 18 каналов по 75 мм.
- Выходы воздуховода: 18 х 78 мм
- Канальное соединение: 200 мм
- Размеры: 500 х 300 х 600 (±5) мм
- Размеры (с присоединительными фланцами): 564 х 300 х 725 (±5) мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Provent KV 200/75х18 выполняет роль камеры
статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы и замки приобретаются отдельно).

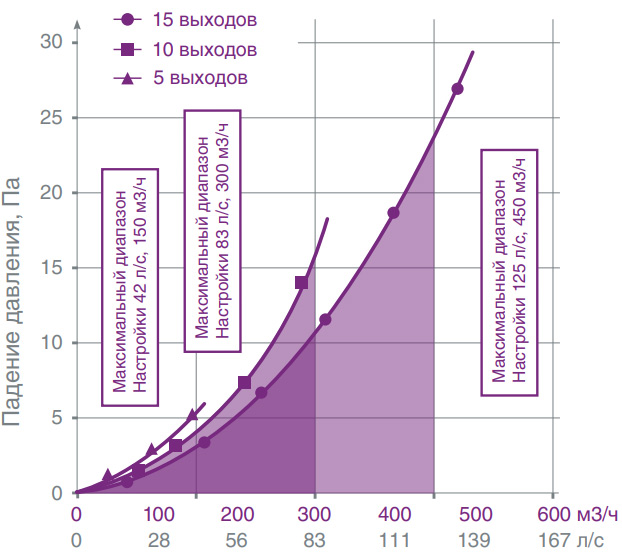

Аэродинамические характеристики
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 515 х 315 мм
- Масса брутто: 10,45 кг
