Щелевые вентиляционные диффузоры Provent VPNDGU — самые компактные щелевые диффузоры скрытого монтажа, которые позволяет минимально (всего лишь на 11 см) занизить потолок.
Щелевой диффузор с КСД для гипсокартона на 4 выхода (без фланцев в комплекте)

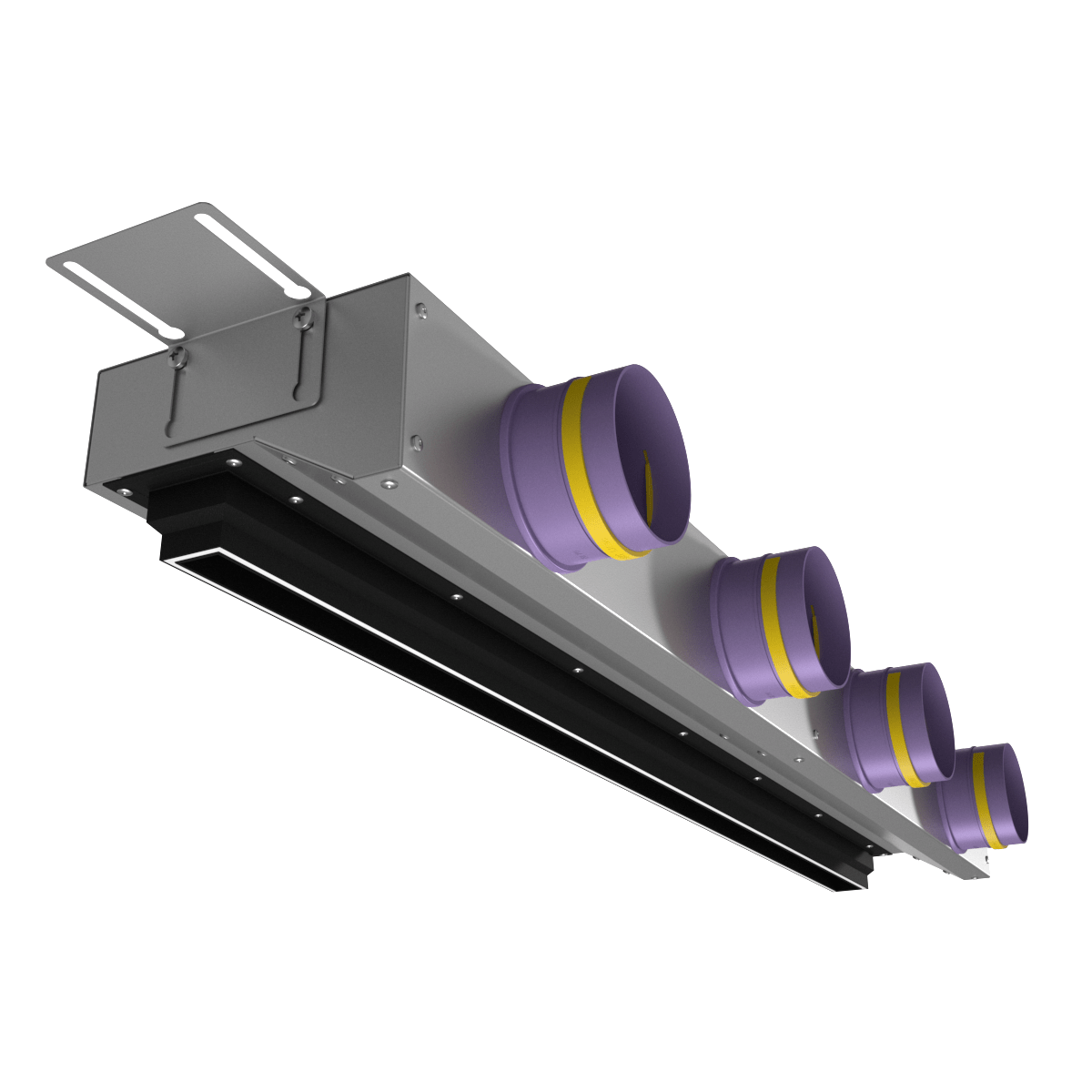

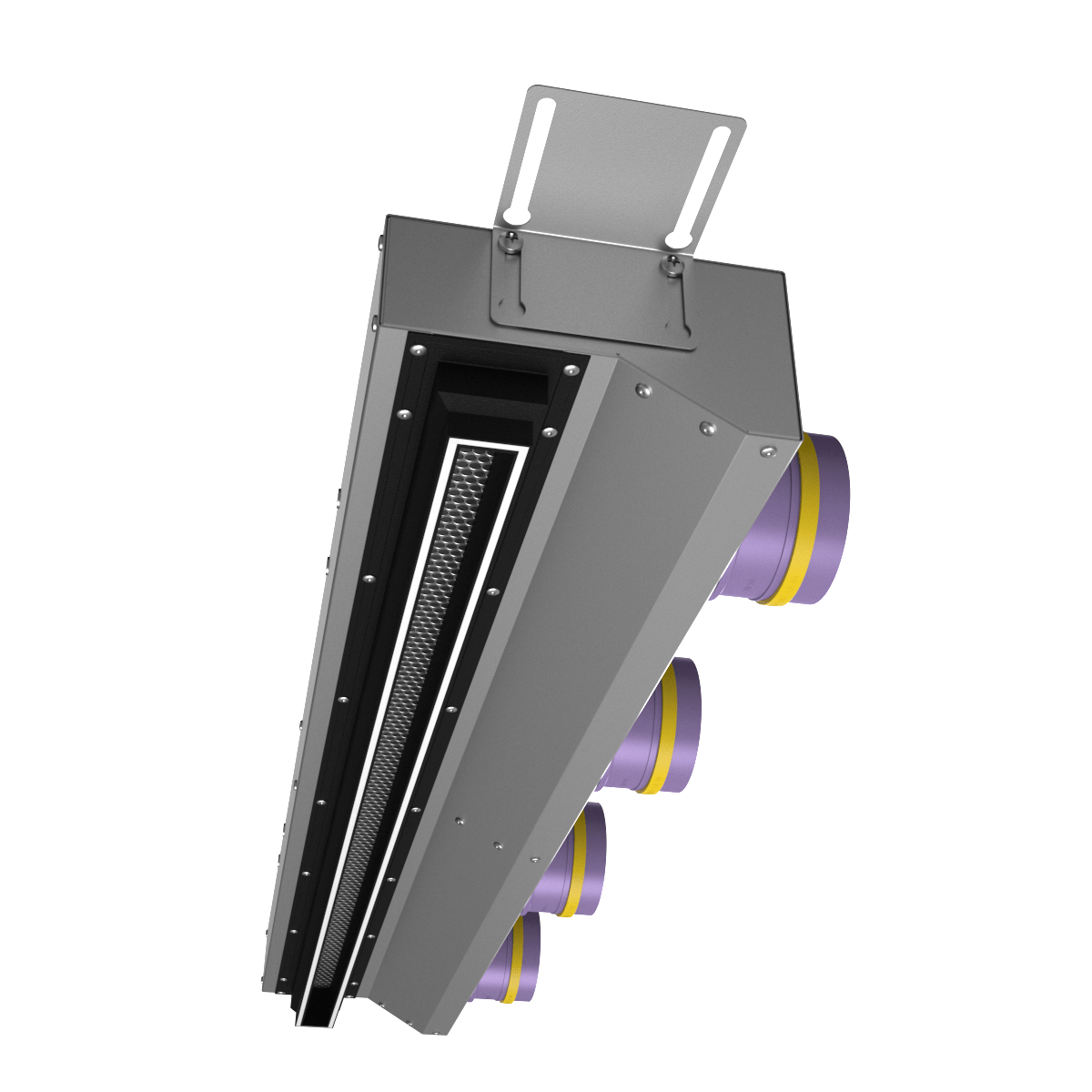

Щелевой вентиляционный диффузор Provent VPNDGU 1000/90×4 предназначена для установки в потолки из гипсокартона и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Возможна установка как в однослойные гипсокартонные потолки, так и в двухслойные, толщиной 12,5 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 1000 мм и шириной 25 мм, четыре фланца для подключения гибких воздуховодов 90 мм. На внешнюю сторону профиля щели, которая соприкасается с шпатлевкой, нанесена небольшая шероховатость, для обеспечения лучшей адгезии с отделочными материалами. Помимо монтажа в потолок, профиль так же подходит для монтажа в стену из гипсокартона.
- Размеры щелевого диффузора: 1000 x 25 мм (высота диффузора 55 мм)
- Размеры КСД (адаптер): 1100 х 200 х 90 мм
- Выходы воздуховодов: 4 х 90 мм
- Размеры (с присоединительными фланцами и диффузором): 600 х 261х 110 мм
- Минимальная высота занижения потолка: 110 мм
Конструкция КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPNDG 1000/90×4 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж

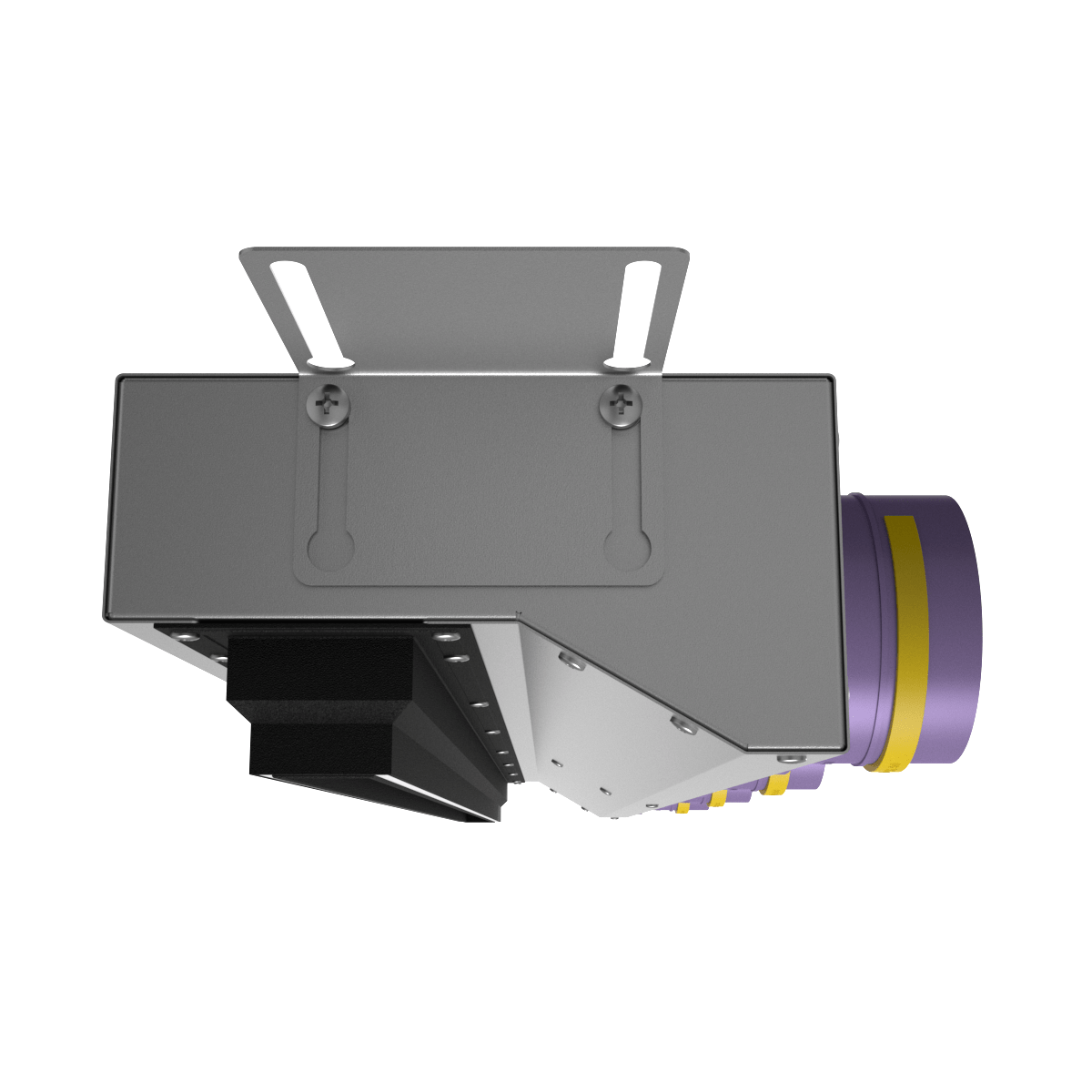

Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Кронштейны имеют возможность регулировать высоту установки КСД, позволяя нивелировать неровность потолка. Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 30 | 3,8 |
| 45 | 6,3 |
| 60 | 8,5 |
| 75 | 11,7 |
| 90 | 15,4 |
Упаковочная информация
Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.
