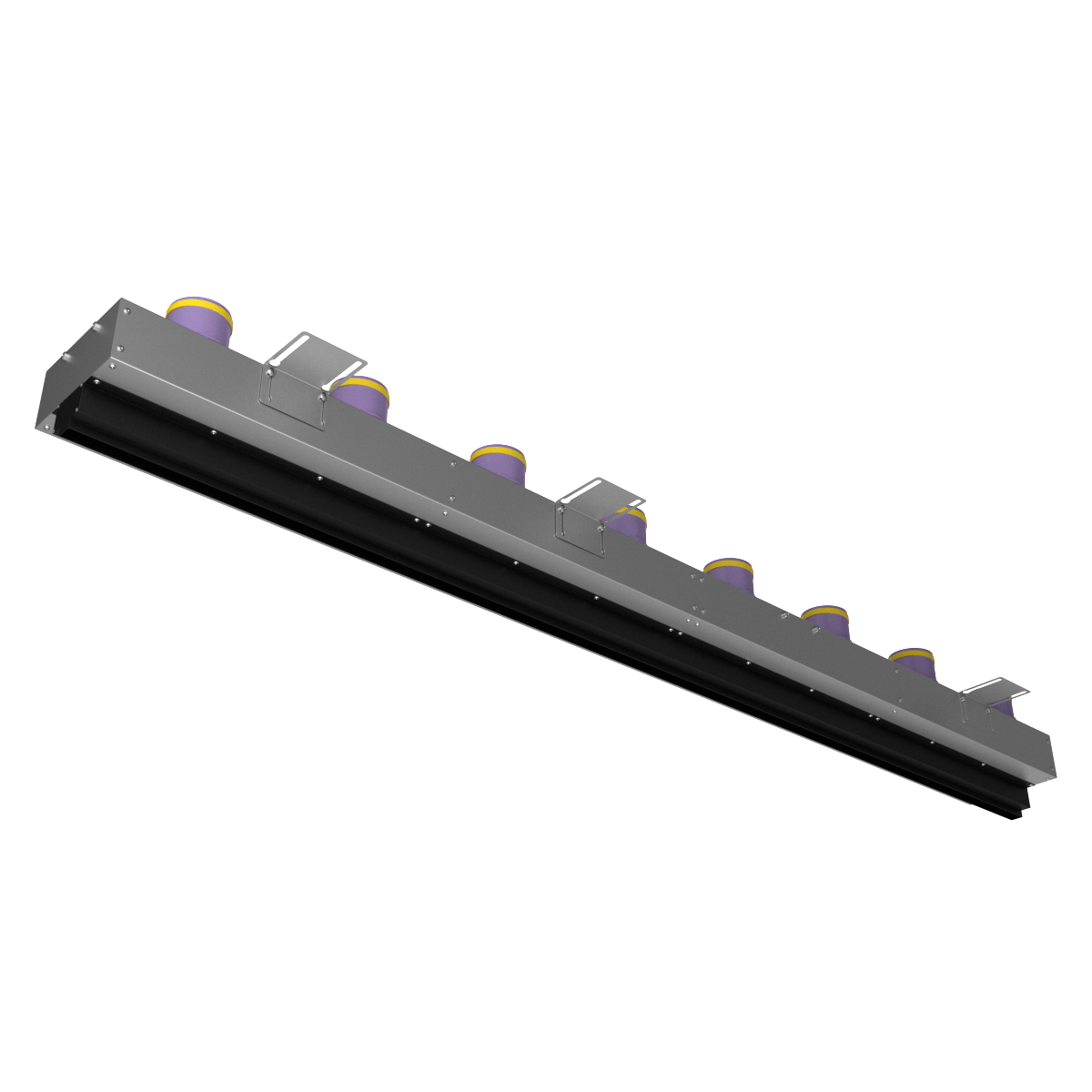

Щелевой диффузор с КСД для гипсокартона на 8 прямых выходов (без фланцев в комплекте)
Щелевой вентиляционный диффузор Провент/Provent VPNDG-F 2000/75х8 предназначена для установки в потолки из гипсокартона и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 75 мм. Возможна установка как в однослойные гипсокартонные потолки, так и в двухслойные, толщиной 12,5 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 2000 мм и шириной 25 мм, два фланца для подключения гибких воздуховодов 75 мм. На внешнюю сторону профиля щели, которая соприкасается с шпатлевкой, нанесена небольшая шероховатость, для обеспечения лучшей адгезии с отделочными материалами. Помимо монтажа в потолок, профиль так же подходит для монтажа в стену из гипсокартона.
- Размеры щелевого диффузора: 2000 x 25 мм (высота диффузора 55 мм)
- Размеры КСД (адаптер): 2000 х 200 х 90 мм
- Выходы воздуховодов: 8 х 75 мм
- Размеры (с присоединительными фланцами и диффузором): 2000 х 200 х 206 мм
- Минимальная высота занижения потолка: 145 мм
Конструкция КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Провент/Provent VPNDG-F 2000/75х8 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Кронштейны имеют возможность регулировать высоту установки КСД, позволяя нивелировать неровность потолка. Гибкие воздуховоды Провент/Provent RP 75 фиксируются специальными замками Провент/Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 60 | 3,4 |
| 80 | 5,0 |
| 120 | 9,0 |
| 160 | 13,4 |
| 200 | 16,6 |
| 240 | 20,2 |
Упаковочная информация
Диффузор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 2125 х 205 х 155 мм
- Масса брутто: 10,8 кг
