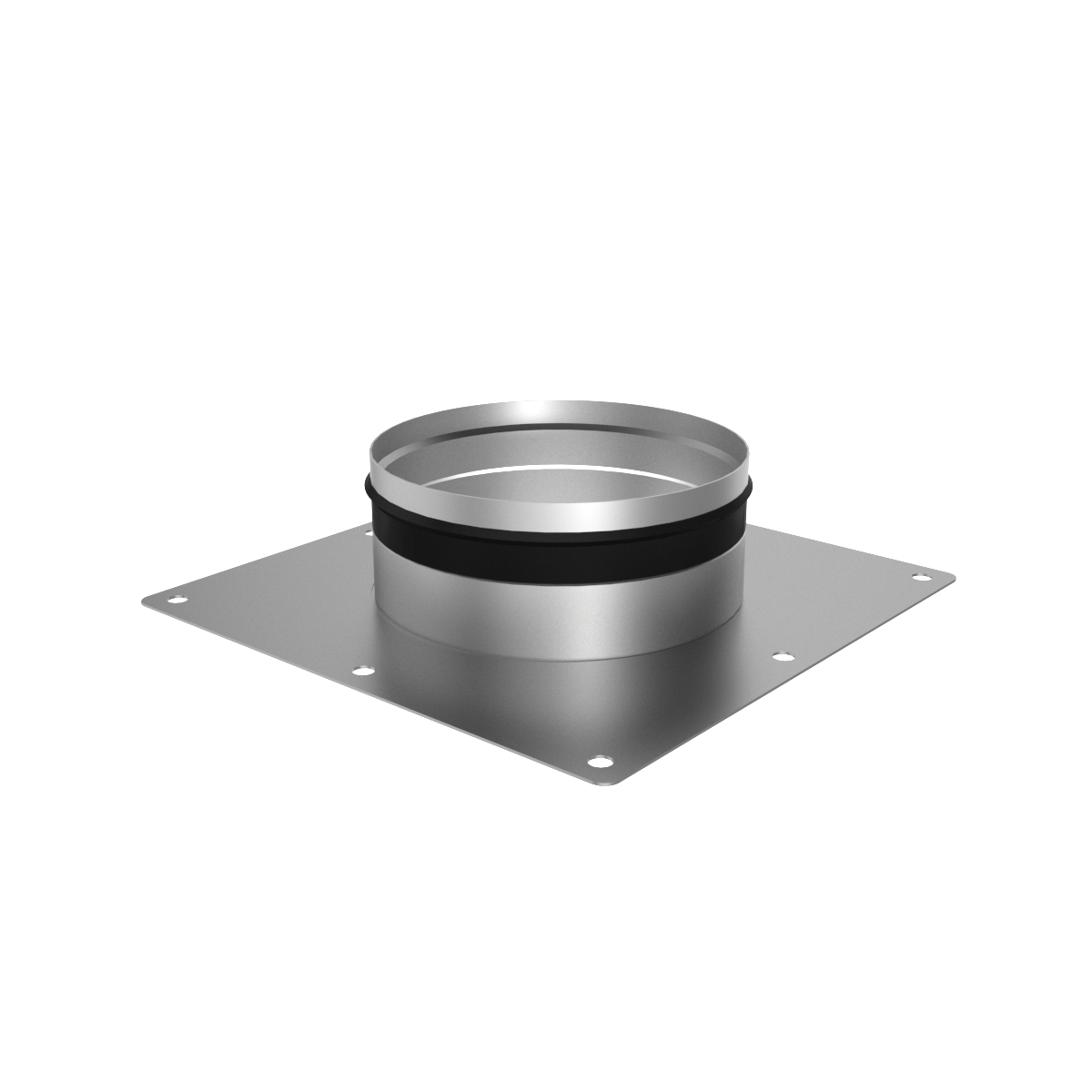

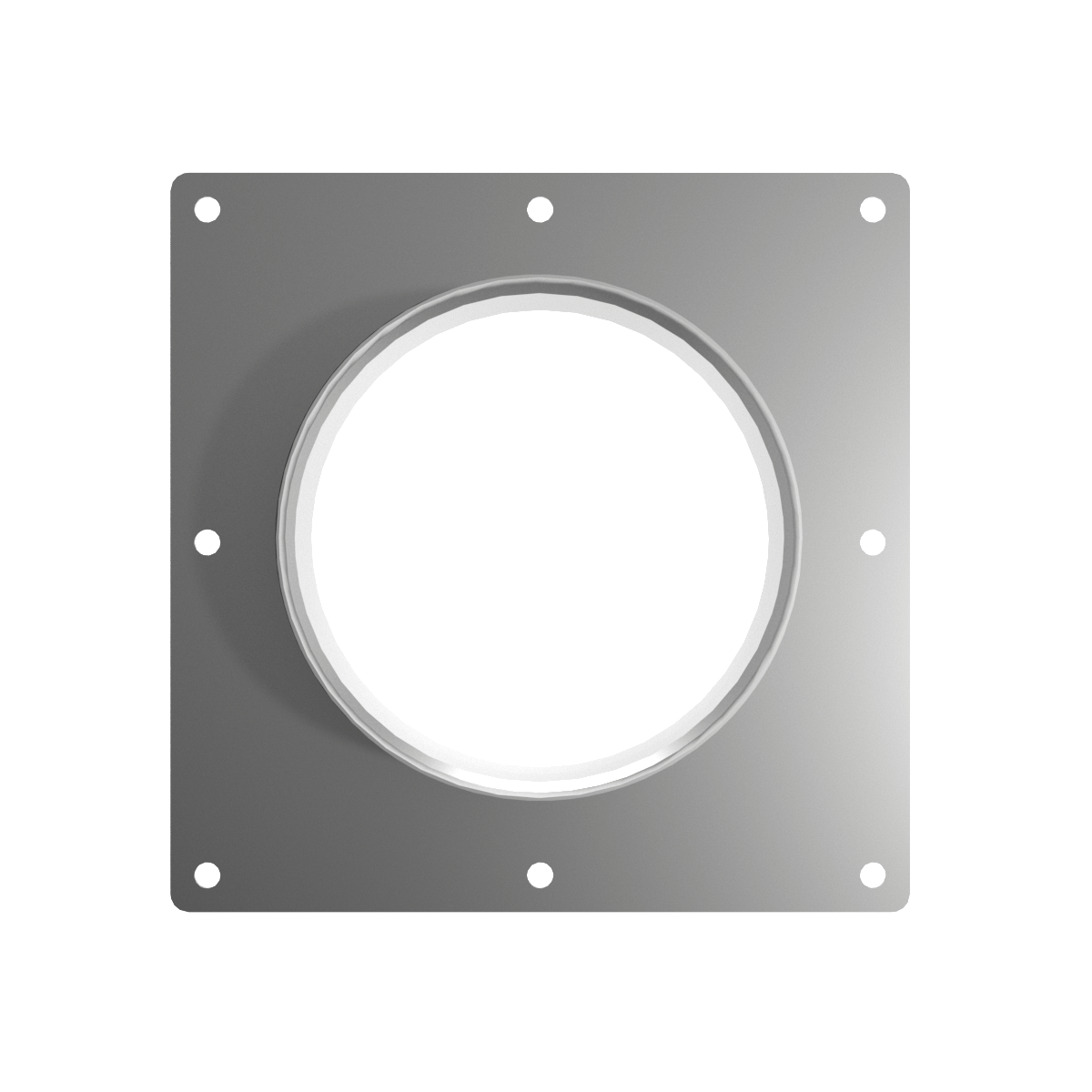

Вводной фланец Provent VFR служит для герметичного соединения воздуховода с распределительным коллектором, обеспечивая равномерное распределение воздушных потоков в системе вентиляции.
Provent VFR — сменный вводной фланец уменьшенного размера для воздухораспределительных коллекторов Provent KV, KVN для 90-й серии, KVF.
Данный аксессуар позволяет подключить к коллектору Provent KV, KVN для 90-й серии стальной оцинкованный воздуховод на один размер меньше без использования переходника.
Таблица соответствия вводных фланцев Provent VFR к коллекторам Provent KV и KVN
Модель коллектора Provent KV | Стандартный диаметр подключения коллектора | Модель вводного фланца Provent VFR | Полученный диаметр подключения после применения Provent VFR |
Provent KV 160/75x6 | 160 | VFR 160/125 | 125 |
Provent KV 160/75x8 | 160 | VFR 160/125 | 125 |
Provent KV 160/75x10 | 160 | VFR 160/125 | 125 |
Provent KV 160/75x12 | 160 | VFR 160/125 | 125 |
Provent KV 200/75x15 | 200 | VFR 200/160 | 160 |

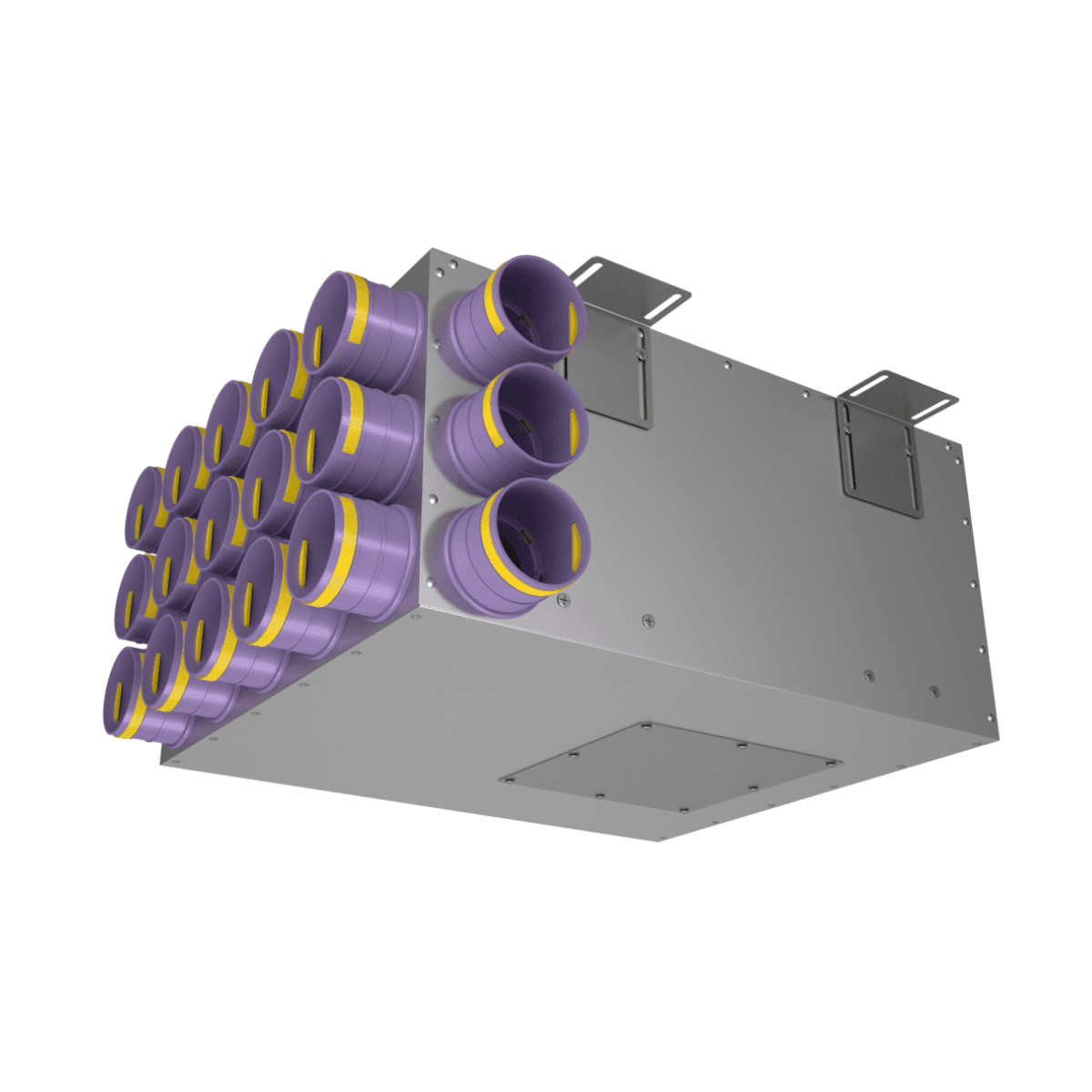

Provent KV 200/75x18 | 200 | VFR 200/160 | 160 |

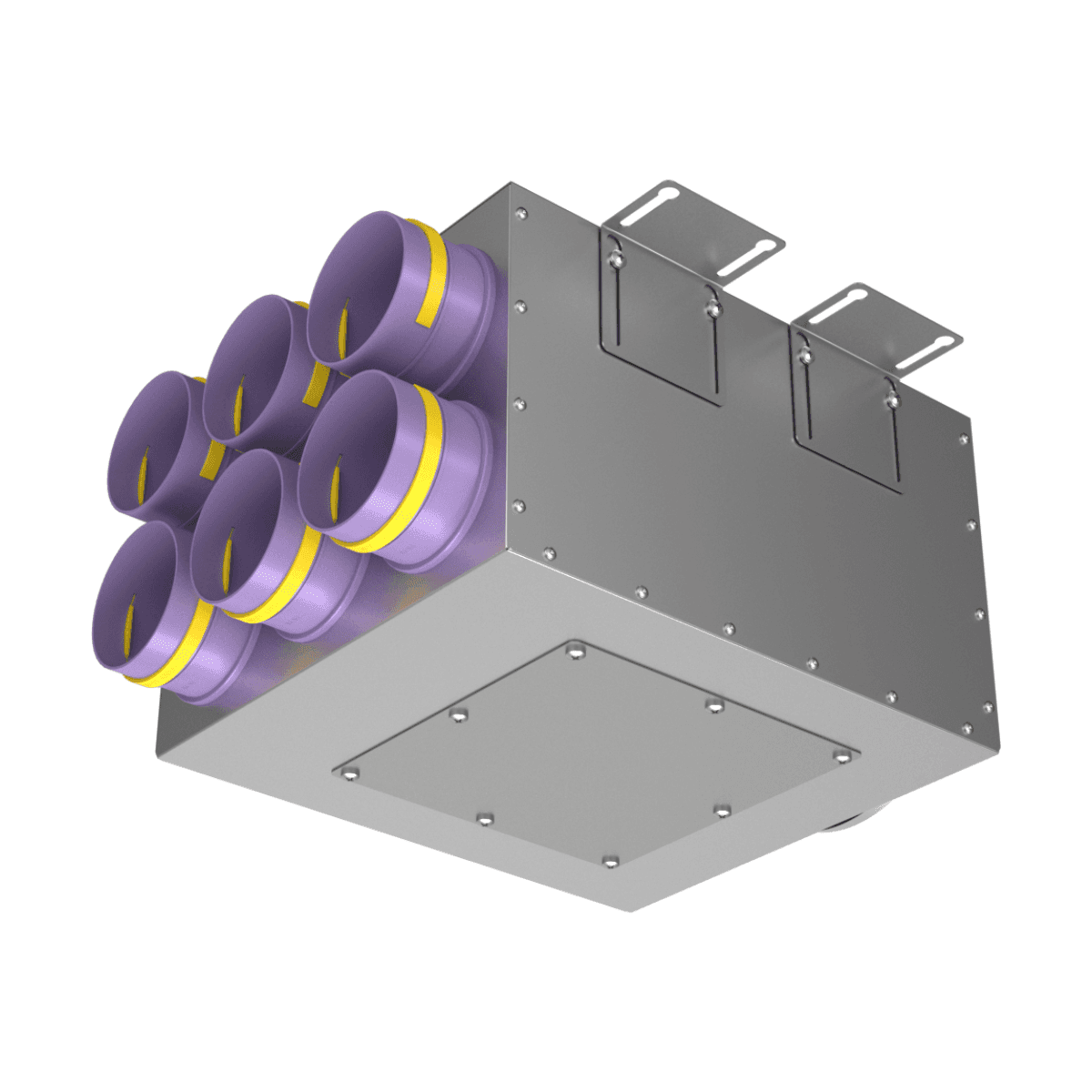

Provent KV 200/90x6 | 200 | VFR 200/160 | 160 |
Provent KV 200/90x8 | 200 | VFR 200/160 | 160 |

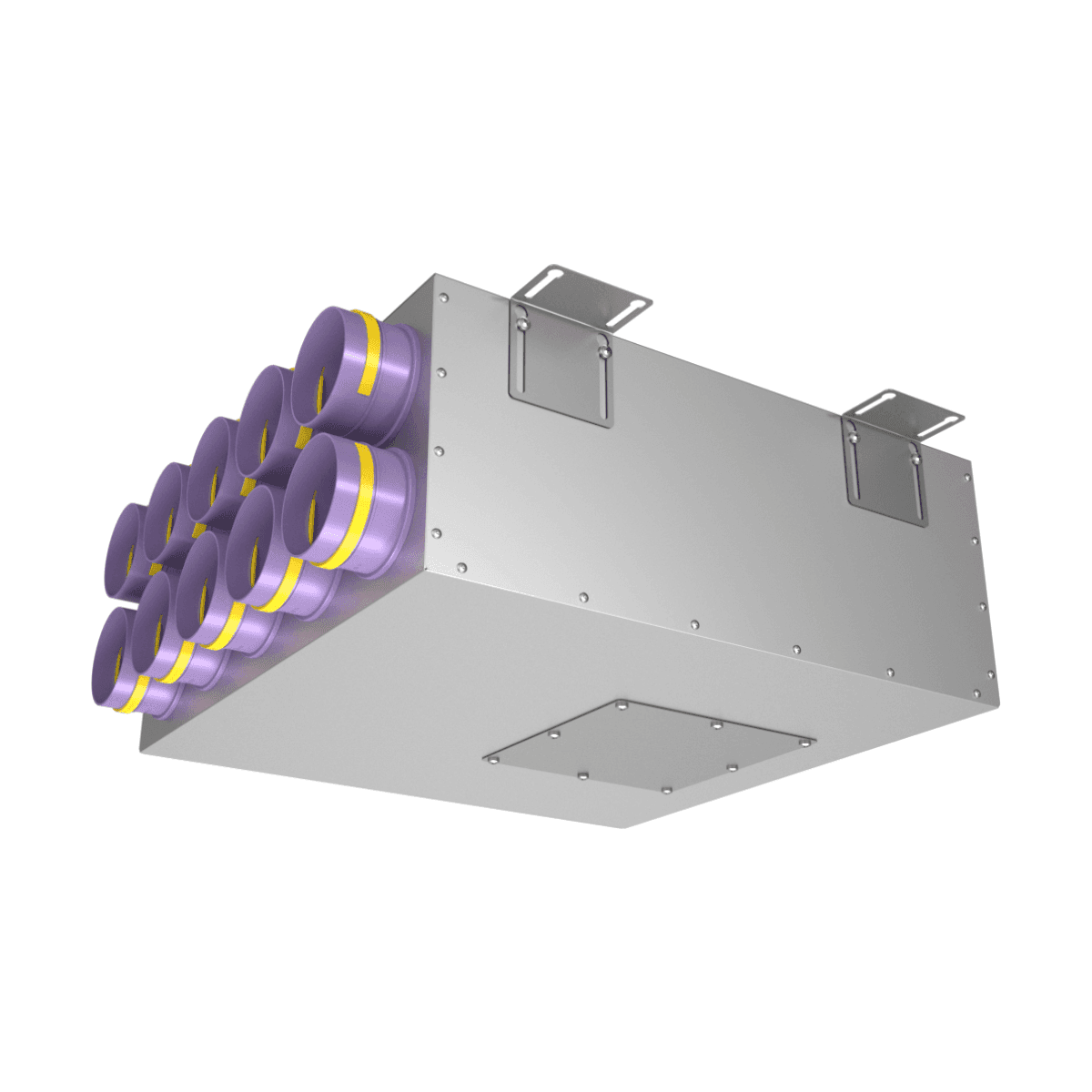

Provent KV 200/90x10 | 200 | VFR 200/160 | 160 |

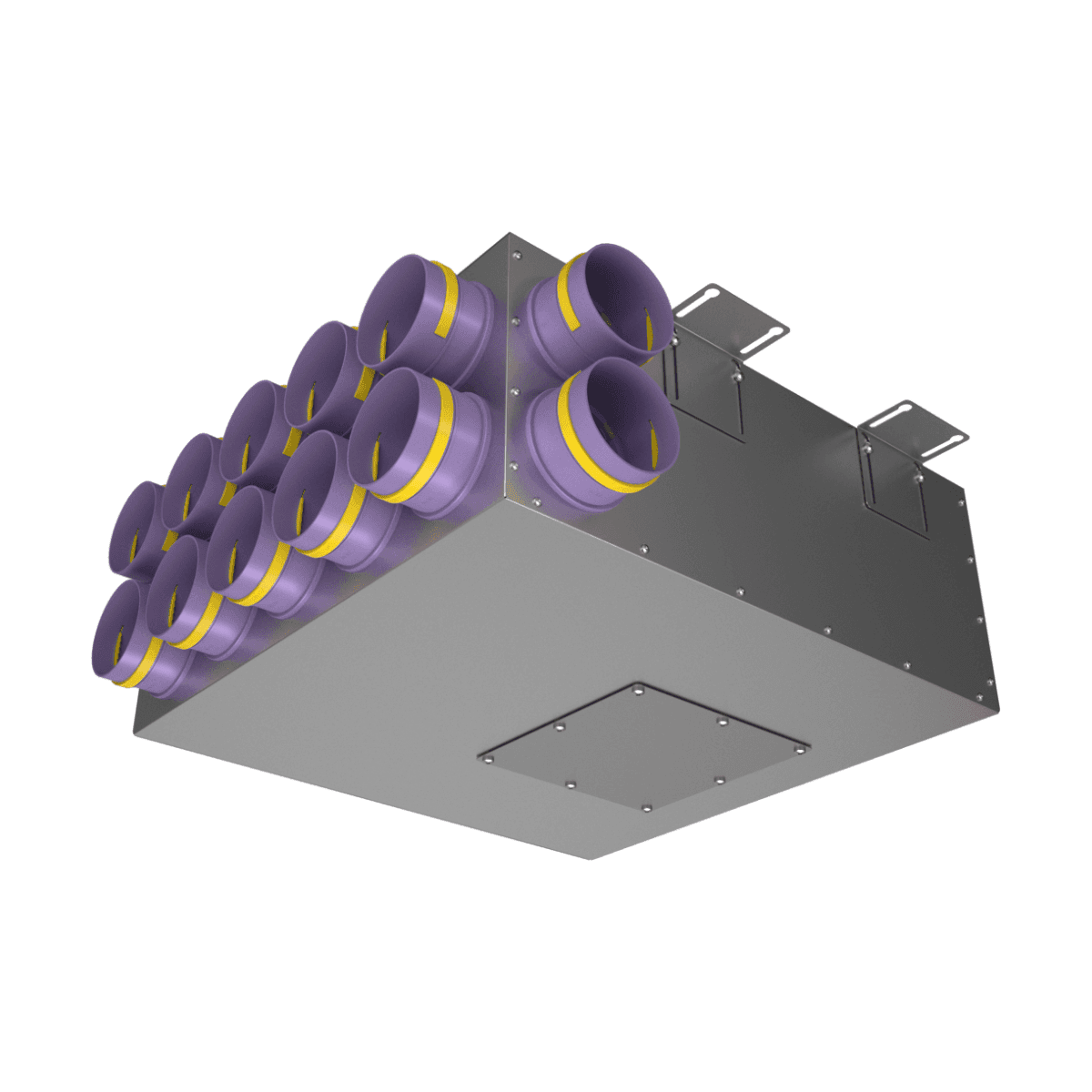

Provent KV 200/90x12 | 200 | VFR 200/160 | 160 |
Provent KV 250/90x15 | 250 | VFR 250/200 | 200 |
Provent KV 250/90x18 | 250 | VFR 250/200 | 200 |
Provent KVN 160/90x6 | 160 | VFR 160/125 | 125 |
Внимание: для Provent KVN 125/75×6 не применим.
При использовании вводного фланца Provent VFR можно заменить торцевую пластину коллектора Provent KVF, сделав из концевого коллектора проходным.
Таблица соответствия вводных фланцев Provent VFR к коллекторам Provent KVF.
Модель концевого коллектора Provent KVF | Модель вводного фланца Provent VFR | Полученный диаметр отходящего фланца подключения проходного коллектора KVF |
Provent KVF 125/75x6 | VFR 160/125 | 125 |
Provent KVF 125/75x6 | VFR 160/160 | 160 |
Provent KVF 160/75x6 | VFR 160/125 | 125 |
Provent KVF 160/75x6 | VFR 160/160 | 160 |
Provent KVF 125/90x6 | VFR 160/125 | 125 |
Provent KVF 125/90x6 | VFR 160/160 | 160 |
Provent KVF 160/90x6 | VFR 160/125 | 125 |
Provent KVF 160/90x6 | VFR 160/160 | 160 |
Конструкция
Вводной фланец Provent VFR изготовлен из оцинкованной стали.
Упаковочная информация
- Упакован в стрейч плёнку
- Размеры : 240 х 240 х 70 мм
- Масса брутто: 0,45 кг
