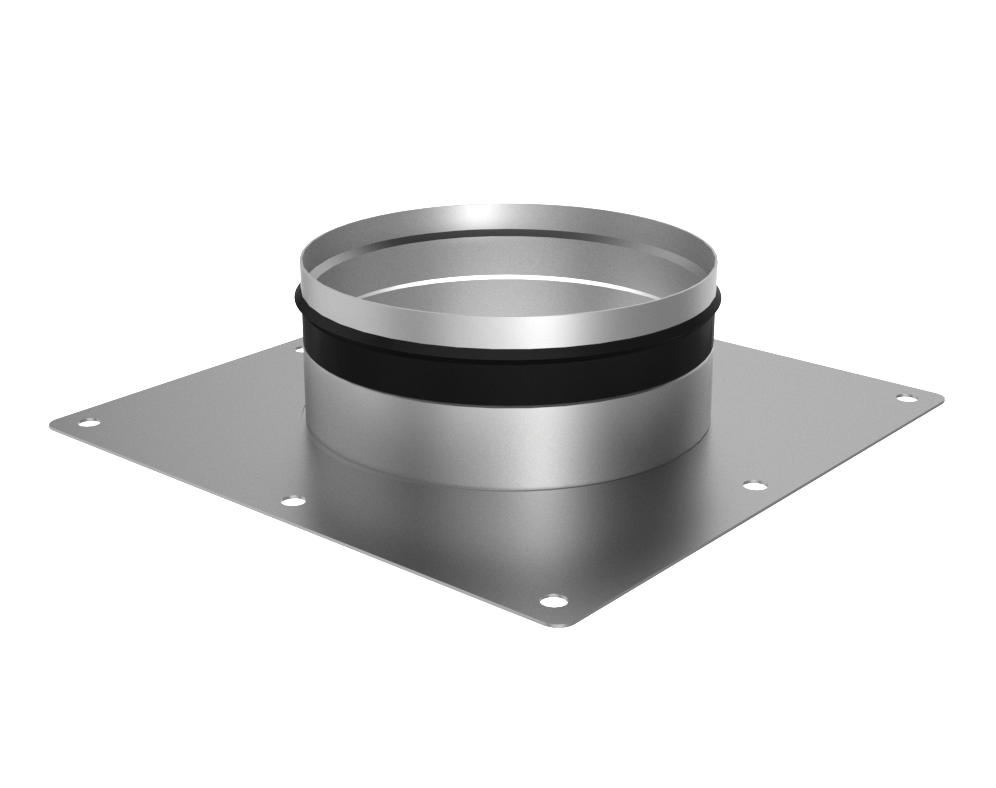

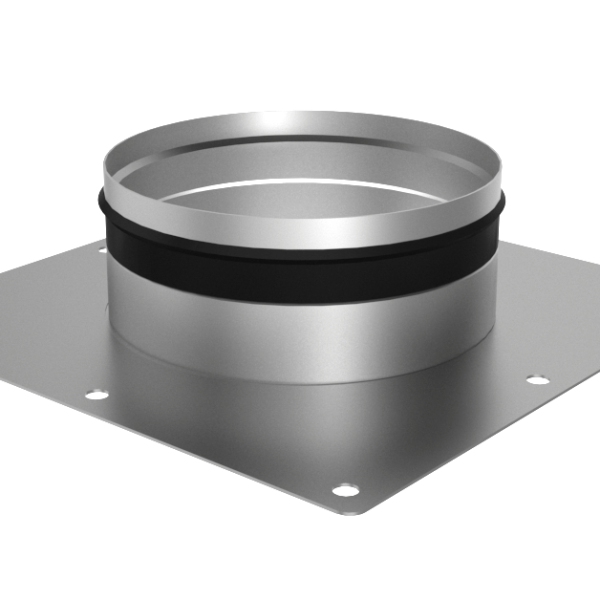

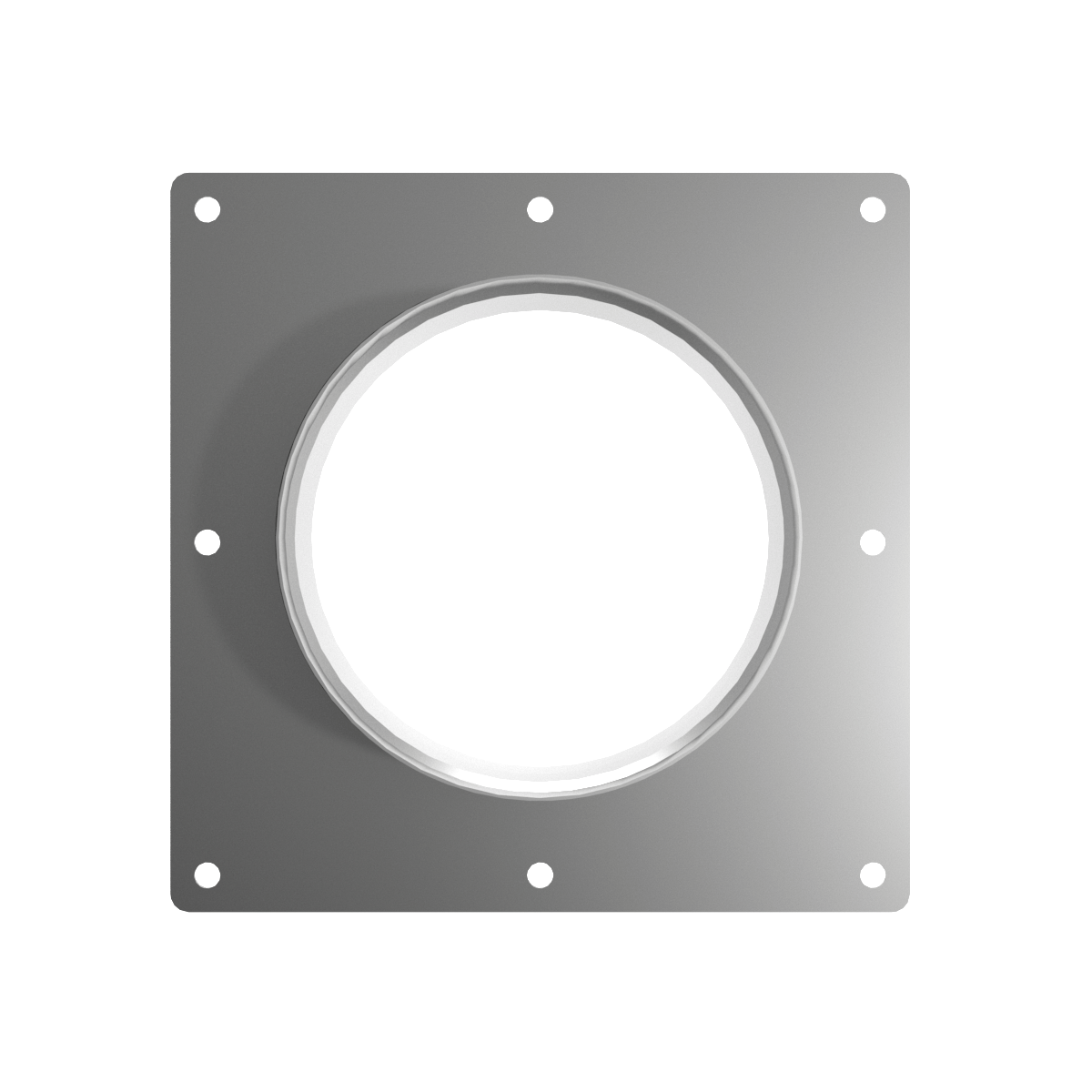

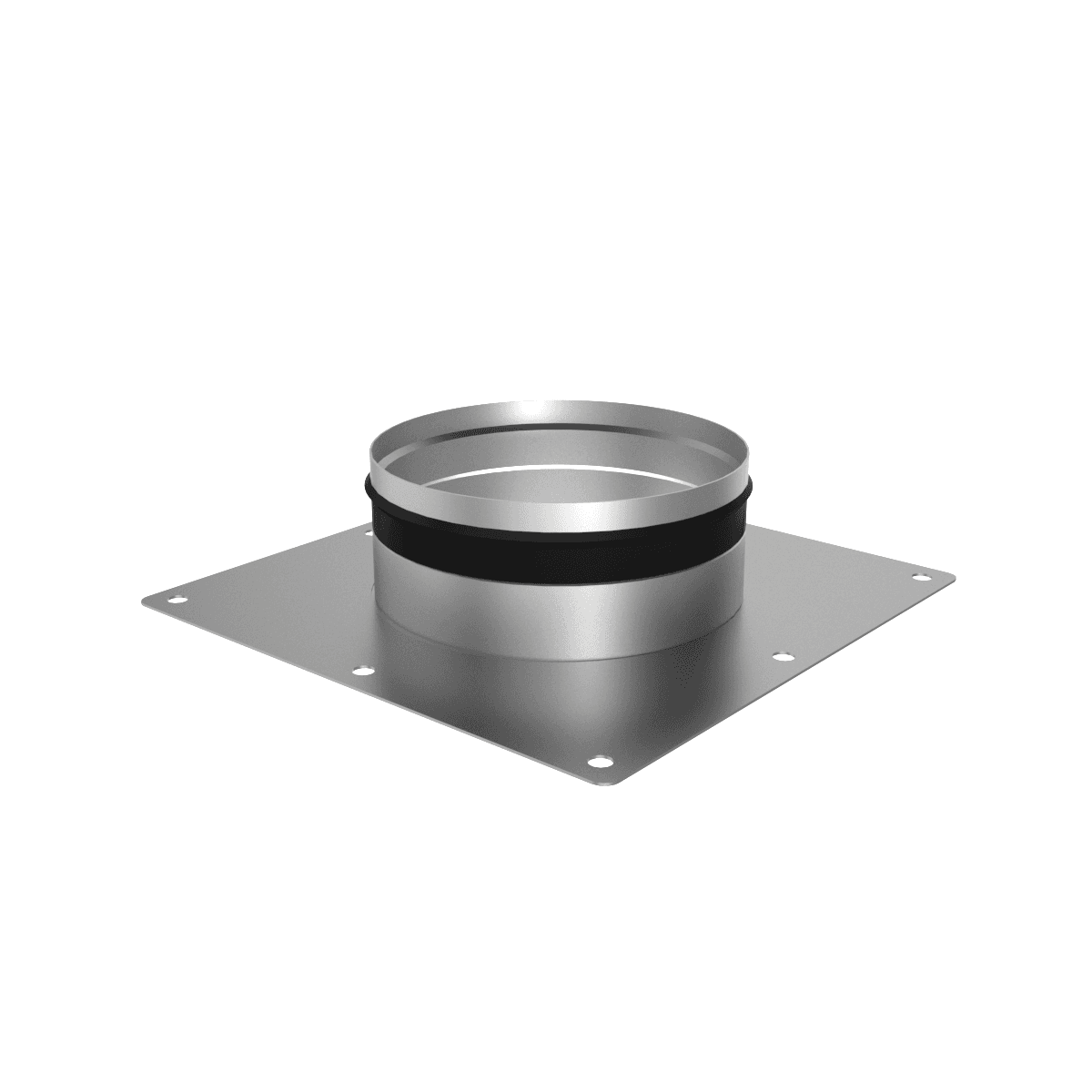

Вводной фланец Провент/Provent VFR служит для герметичного соединения воздуховода с распределительным коллектором, обеспечивая равномерное распределение воздушных потоков в системе вентиляции.
Провент/Provent VFR — сменный вводной фланец уменьшенного размера для воздухораспределительных коллекторов Провент/Provent KV, KVN для 90-й серии, KVF.

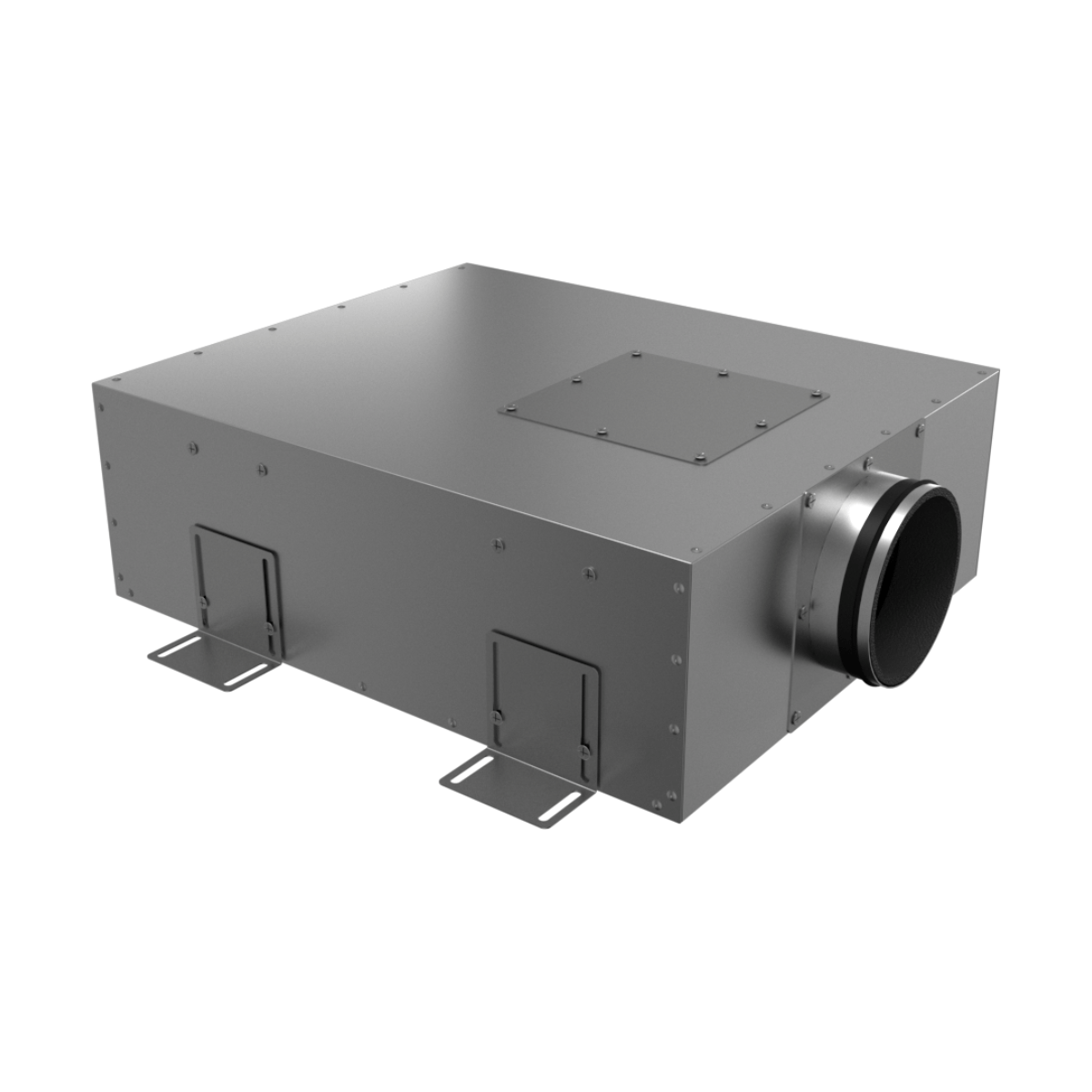

Данный аксессуар позволяет подключить к коллектору Провент/ProventKV, KVN для 90-й серии стальной оцинкованный воздуховод на один размер меньше без использования переходника.
Таблица соответствия вводных фланцев Провент/Provent VFR к коллекторам Провент/Provent KV и KVN
Модель коллектора Provent KV | Стандартный диаметр подключения коллектора | Модель вводного фланца Provent VFR | Полученный диаметр подключения после применения Provent VFR |

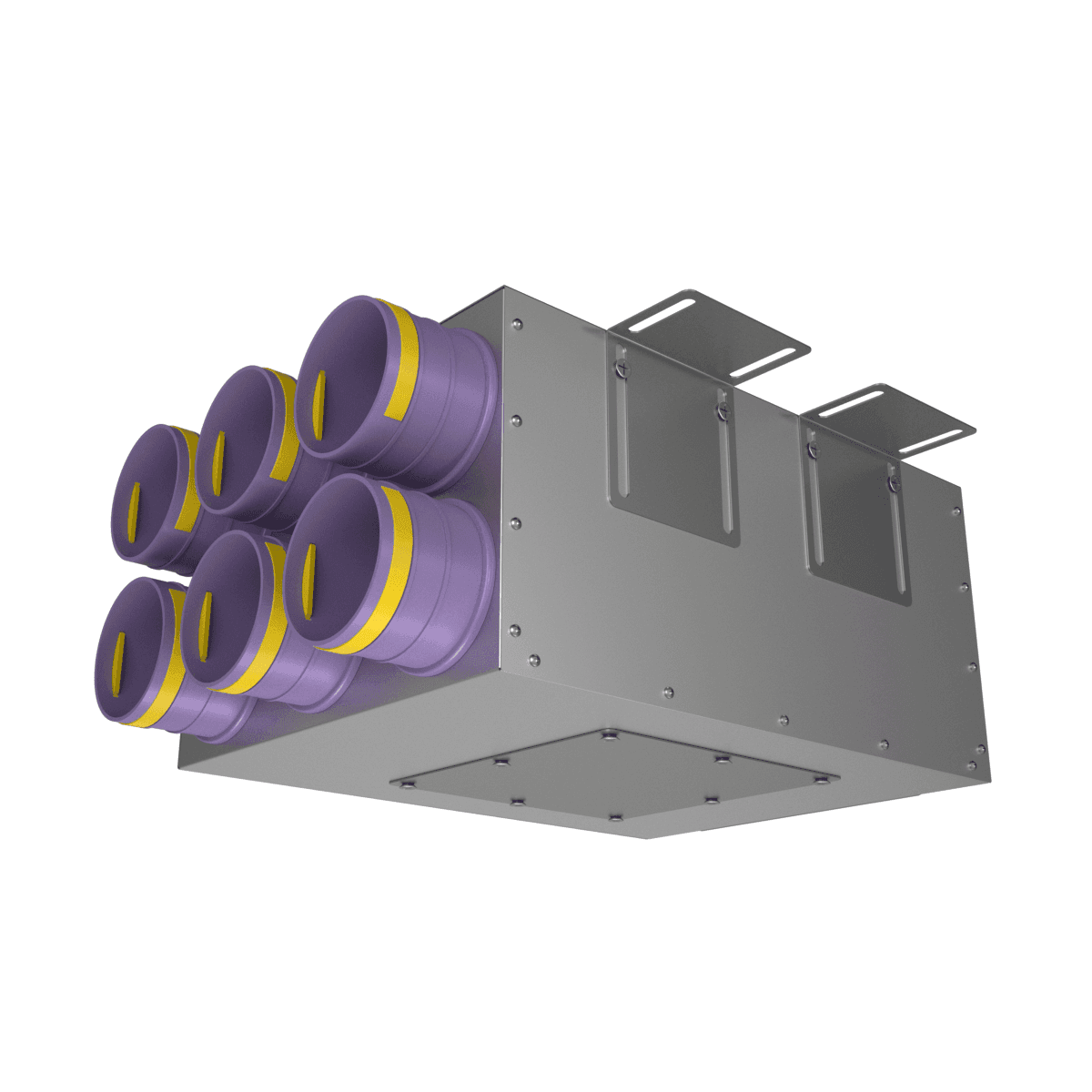

Provent KV 160/75×6 | 160 | VFR 160/125 | 125 |
Provent KV 160/75×8 | 160 | VFR 160/125 | 125 |
Provent KV 160/75×10 | 160 | VFR 160/125 | 125 |
Provent KV 160/75×12 | 160 | VFR 160/125 | 125 |
Provent KV 200/75×15 | 200 | VFR 200/160 | 160 |
Provent KV 200/75×18 | 200 | VFR 200/160 | 160 |
Provent KV 200/90×6 | 200 | VFR 200/160 | 160 |
Provent KV 200/90×8 | 200 | VFR 200/160 | 160 |
Provent KV 200/90×10 | 200 | VFR 200/160 | 160 |
Provent KV 200/90×12 | 200 | VFR 200/160 | 160 |
Provent KV 250/90×15 | 250 | VFR 250/200 | 200 |
Provent KV 250/90×18 | 250 | VFR 250/200 | 200 |
Provent KVN 160/90×6 | 160 | VFR 160/125 | 125 |
Внимание: для Провент/Provent KVN 125/75×6 не применим.

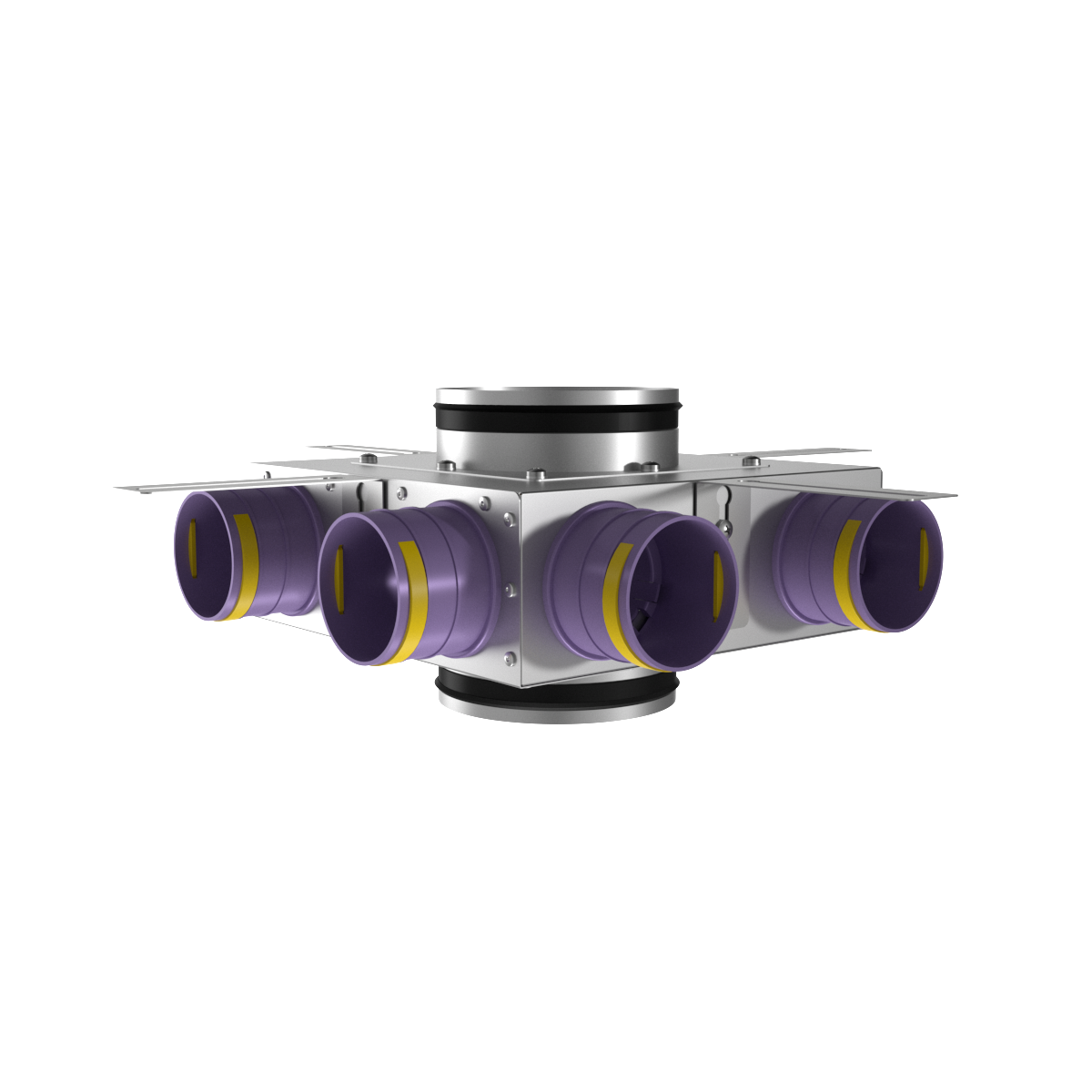

При использовании вводного фланца Провент/Provent VFR можно заменить торцевую пластину коллектора Провент/Provent KVF, сделав из концевого коллектора проходным.
Таблица соответствия вводных фланцев Провент/Provent VFR к коллекторам Провент/Provent KVF.
Модель концевого коллектора Provent KVF | Модель вводного фланца Provent VFR | Полученный диаметр отходящего фланца подключения проходного коллектора KVF |
Provent KVF 125/75×6 | VFR 160/125 | 125 |
Provent KVF 125/75×6 | VFR 160/160 | 160 |

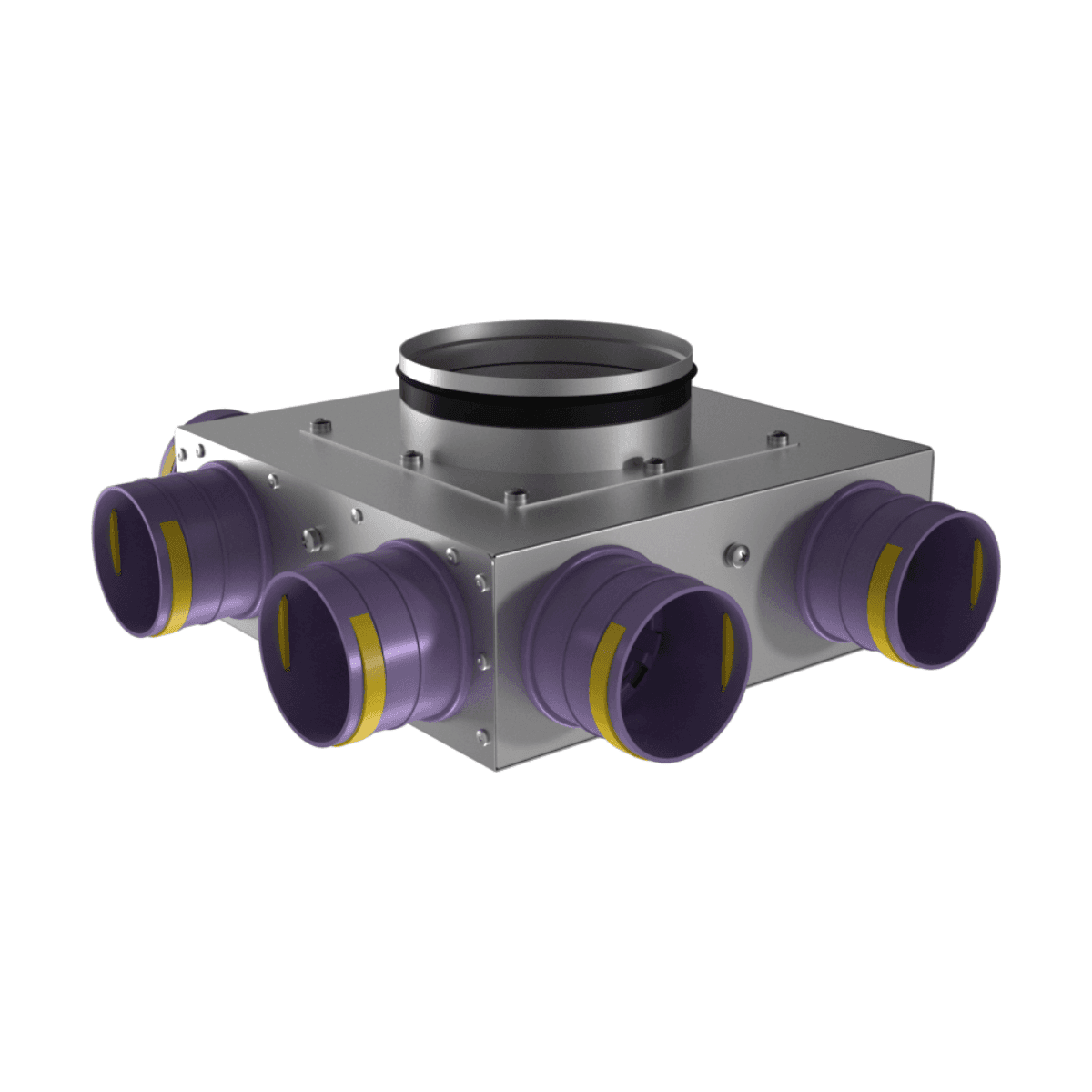

Provent KVF 160/75×6 | VFR 160/125 | 125 |
Provent KVF 160/75×6 | VFR 160/160 | 160 |
Provent KVF 125/90×6 | VFR 160/125 | 125 |
Provent KVF 125/90×6 | VFR 160/160 | 160 |

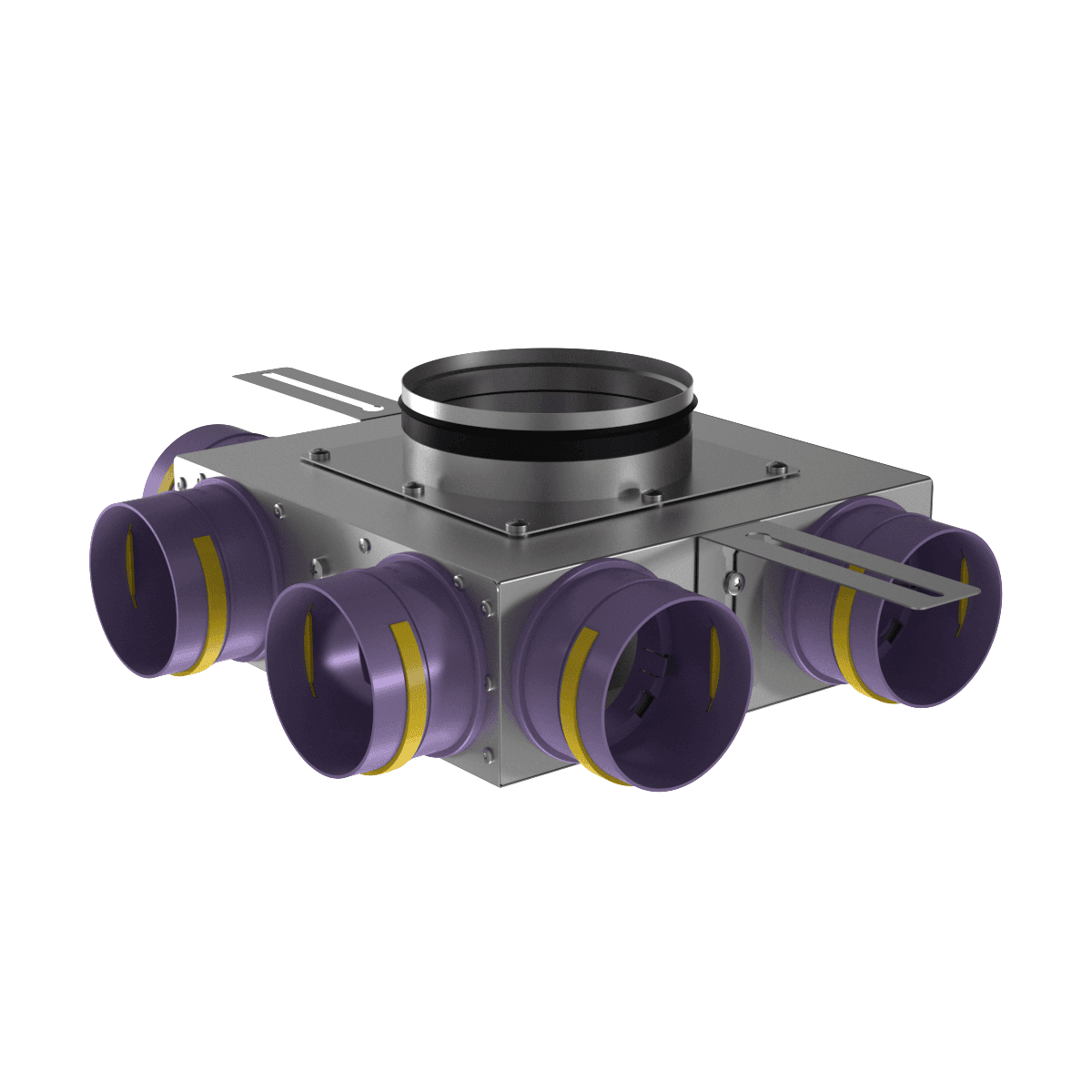

Provent KVF 160/90×6 | VFR 160/125 | 125 |
Provent KVF 160/90×6 | VFR 160/160 | 160 |
Конструкция
Вводной фланец Провент/Provent VFR изготовлен из оцинкованной стали.
Упаковочная информация
- Упакован в стрейч плёнку
- Размеры : 196 х 196 х 70 мм
- Масса брутто: 0,33 кг
