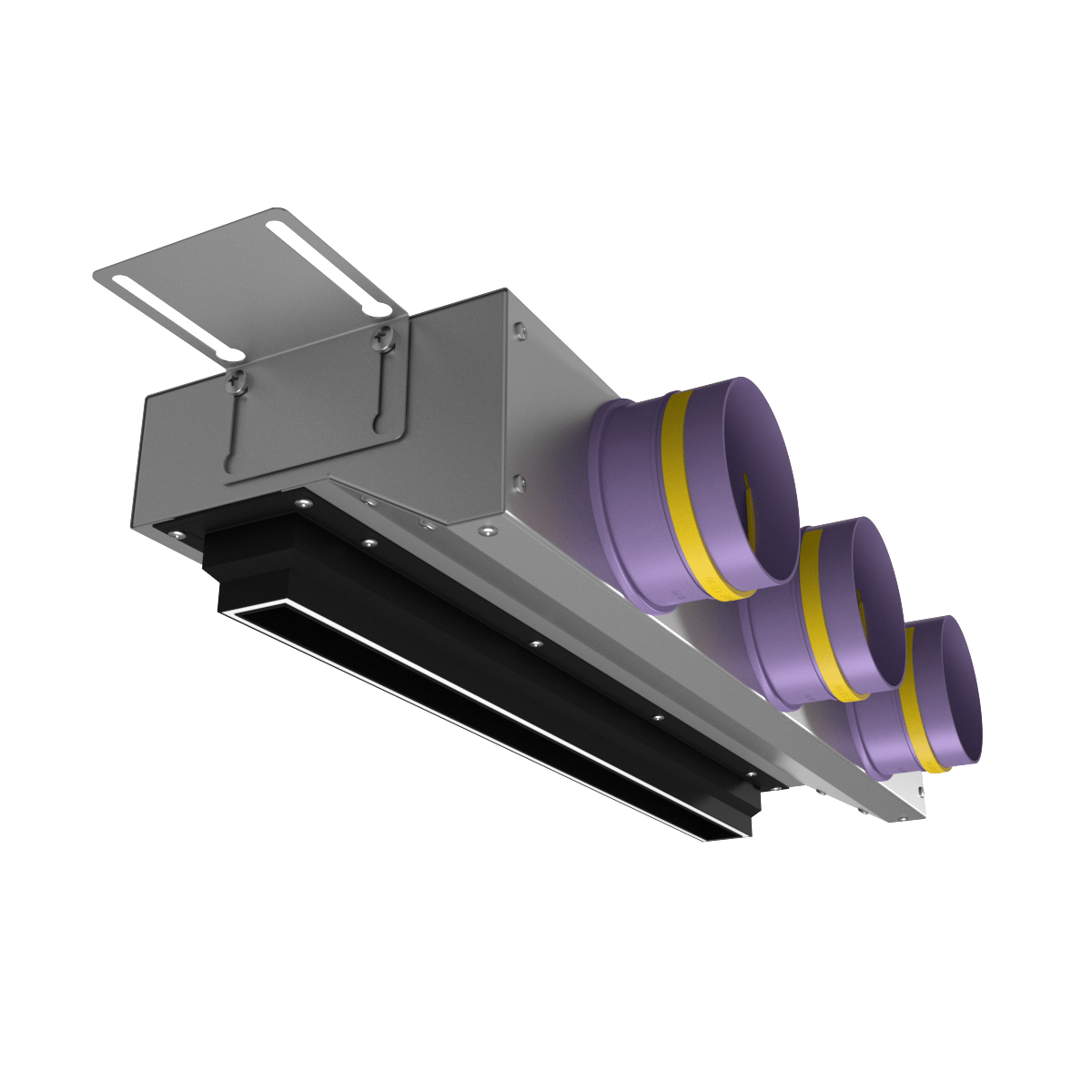

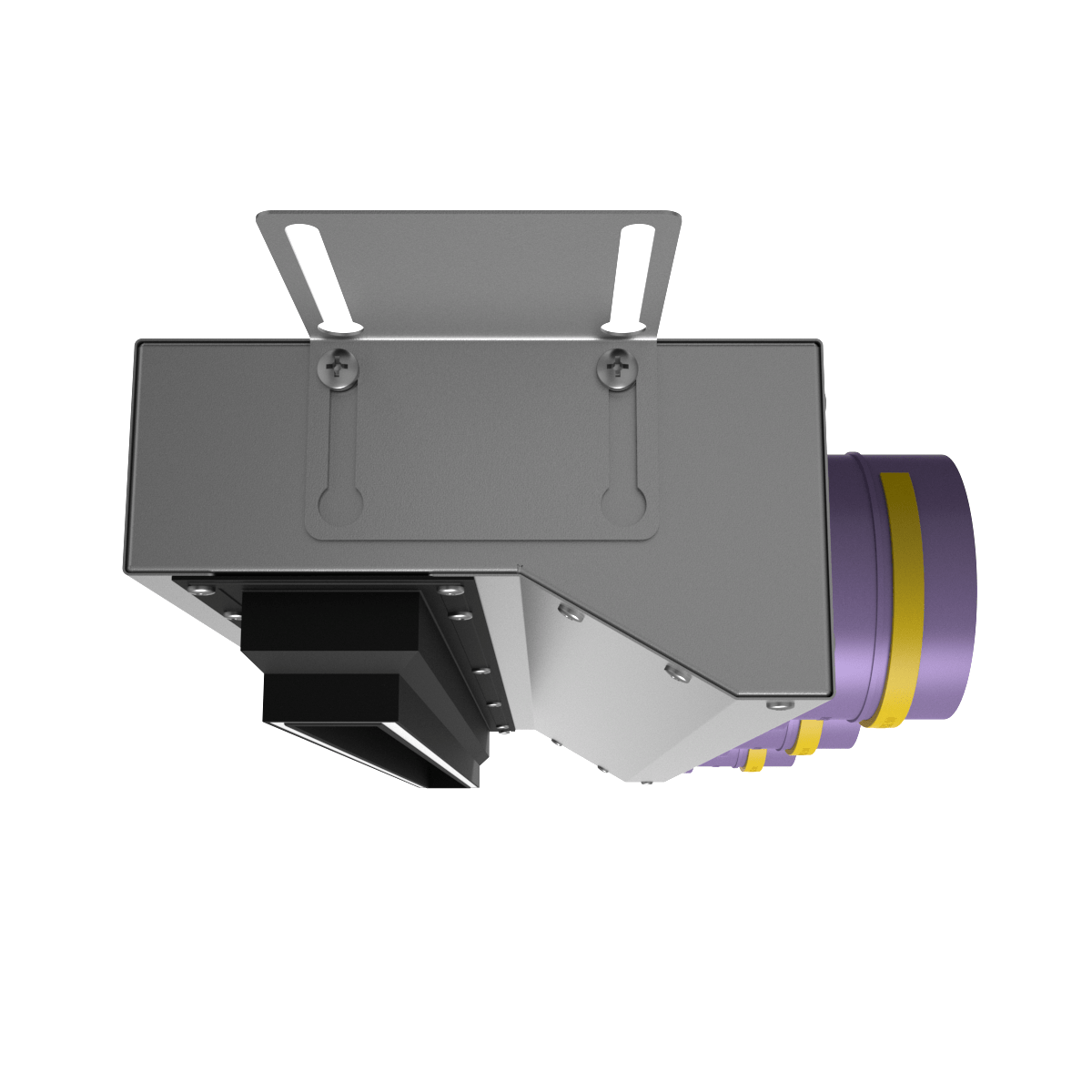

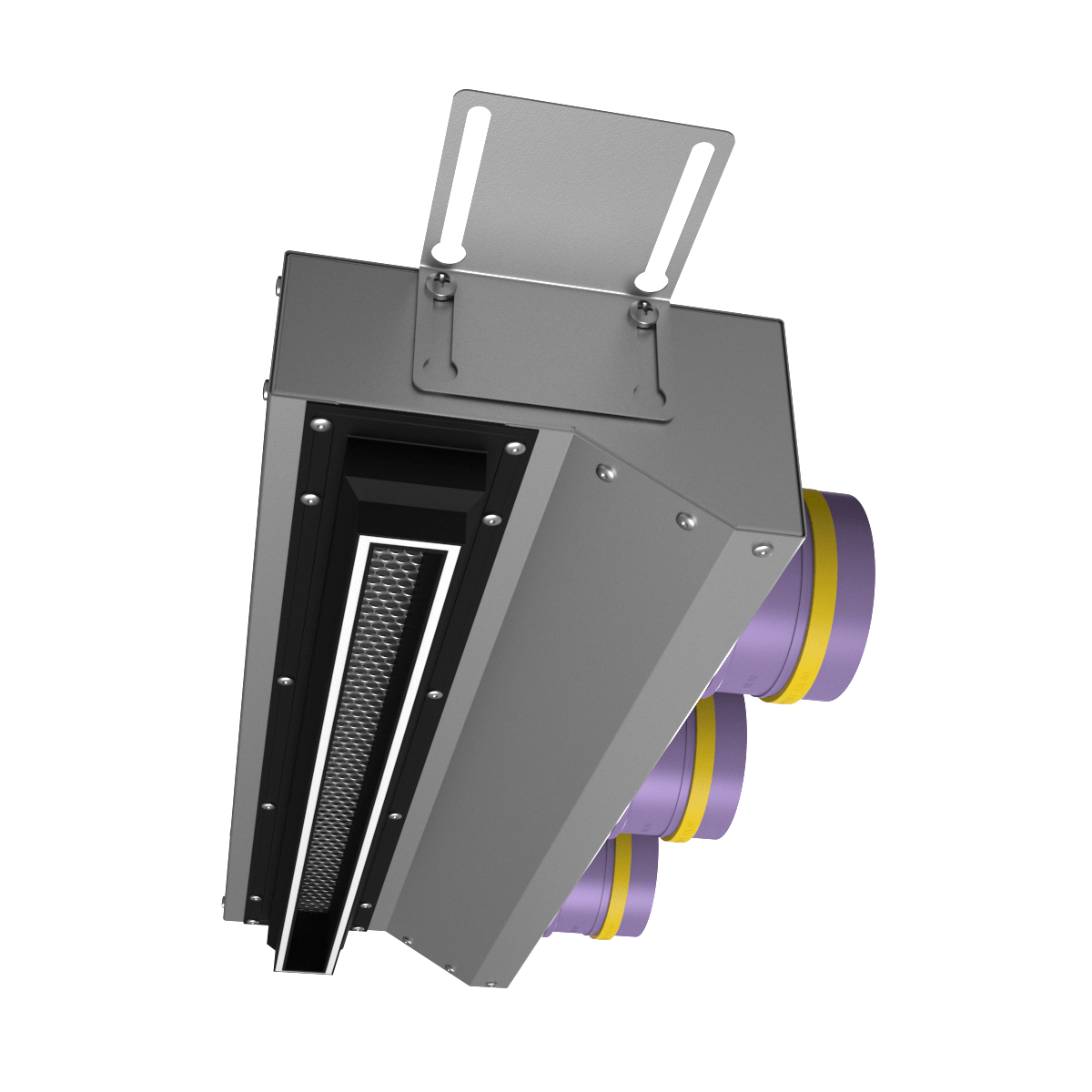

Щелевые вентиляционные диффузоры Провент/Provent VPNDU — самые компактные щелевые диффузоры скрытого монтажа, которые позволяет минимально (всего лишь на 9,5 см) занизить потолок.
Щелевой вентиляционный диффузор VPNDU 500/75×3 предназначена для установки в натяжные потолки ( как ПВХ, так и тканевые) и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 75 мм. В корпус интегрирована КСД (камера статического давления) с заниженной высотой для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 500 мм и шириной 25 мм, три фланца для подключения гибких воздуховодов 75 мм.
- Размеры щелевого диффузора: 500 x 25 мм (высота диффузора 40 мм)
- Размеры КСД (адаптер): 600 х 90 х 200 мм
- Выходы воздуховодов: 3 х 75 мм

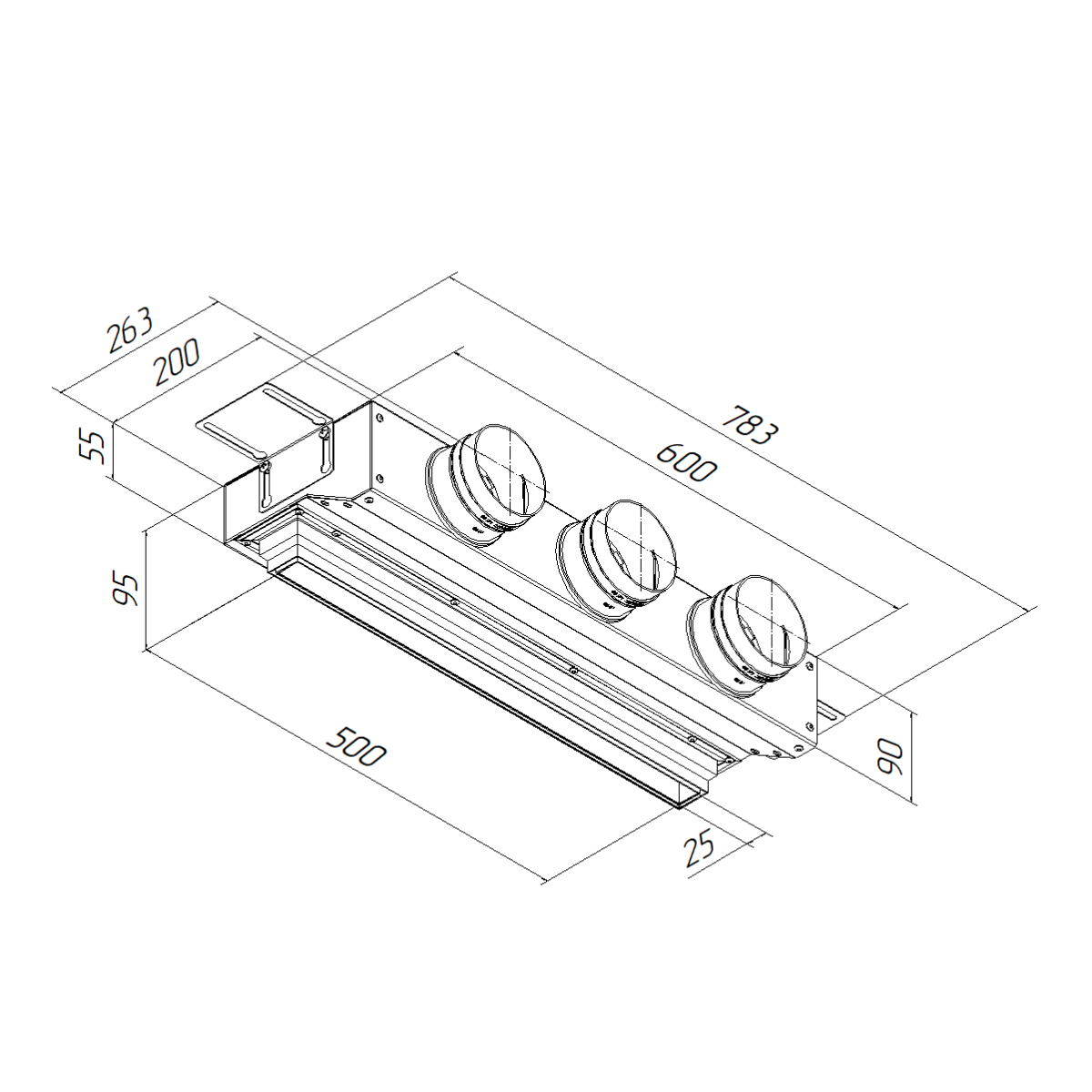

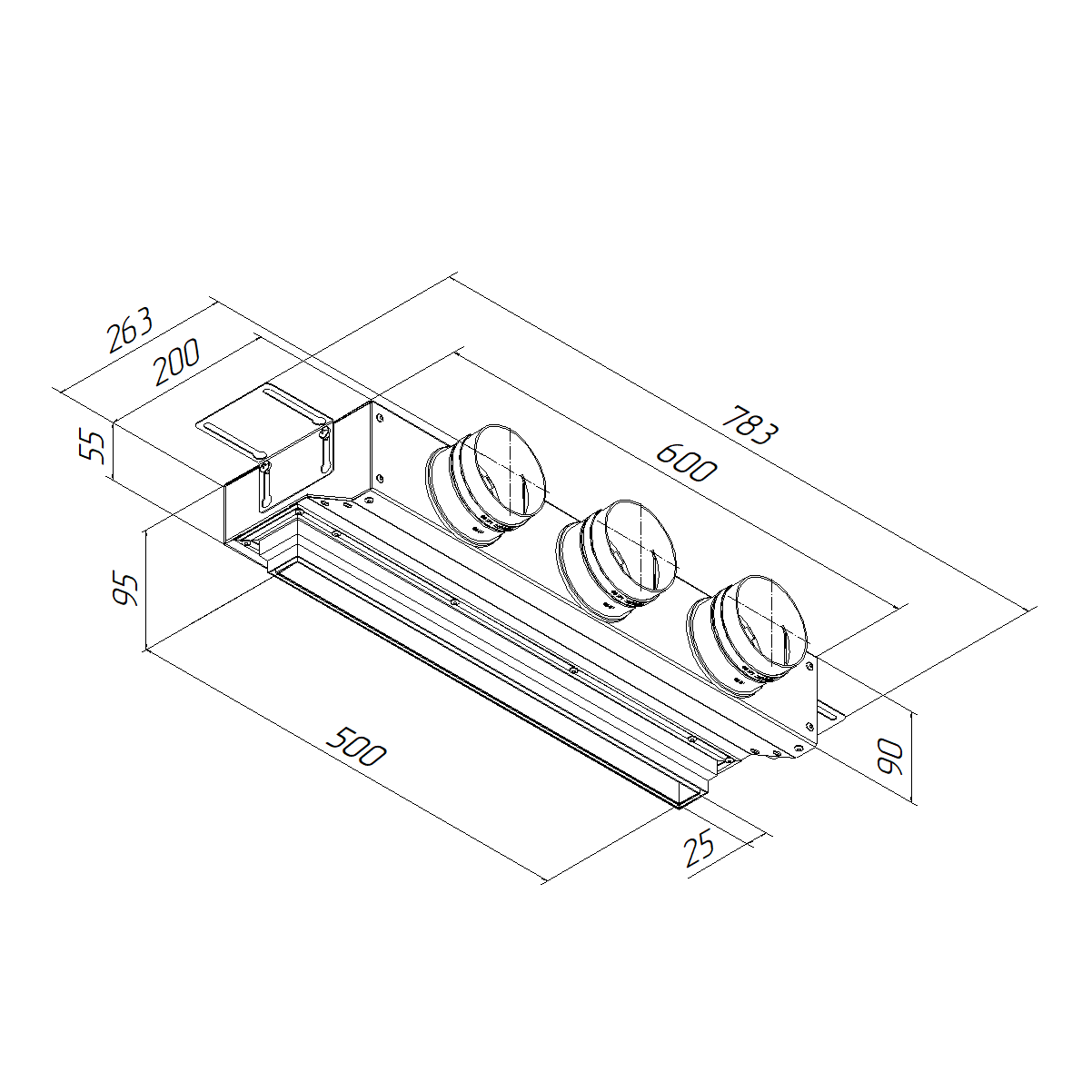

- Размеры (с присоединительными фланцами и диффузором): 600 х 95 х 261 мм
- Минимальная высота занижения потолка: 95 мм
Конструкция
КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Провент/Provent VPNDU 500/75×3 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Провент/Provent RP 75 фиксируются специальными замками Провент/Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 30 | 4,2 |
| 45 | 6,9 |
| 60 | 9,4 |
| 75 | 12,9 |
| 90 | 16,9 |
Упаковочная информация
Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.
- Размеры коробки: 635 х 225 х 130 мм
- Масса брутто: 3,24 кг
