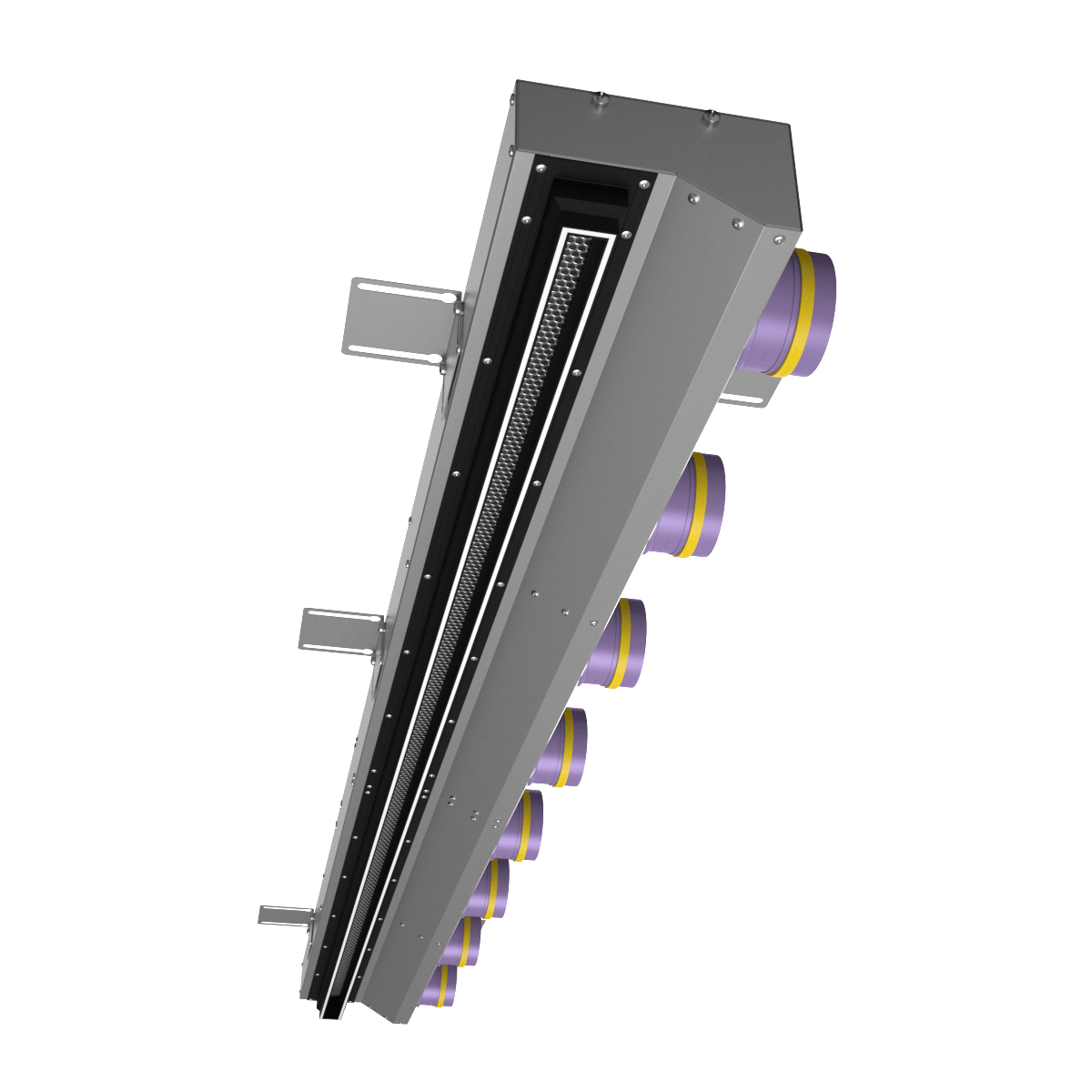

Щелевые вентиляционные диффузоры Provent VPNDU — самые компактные щелевые диффузоры скрытого монтажа, которые позволяет минимально (всего лишь на 11 см) занизить потолок.

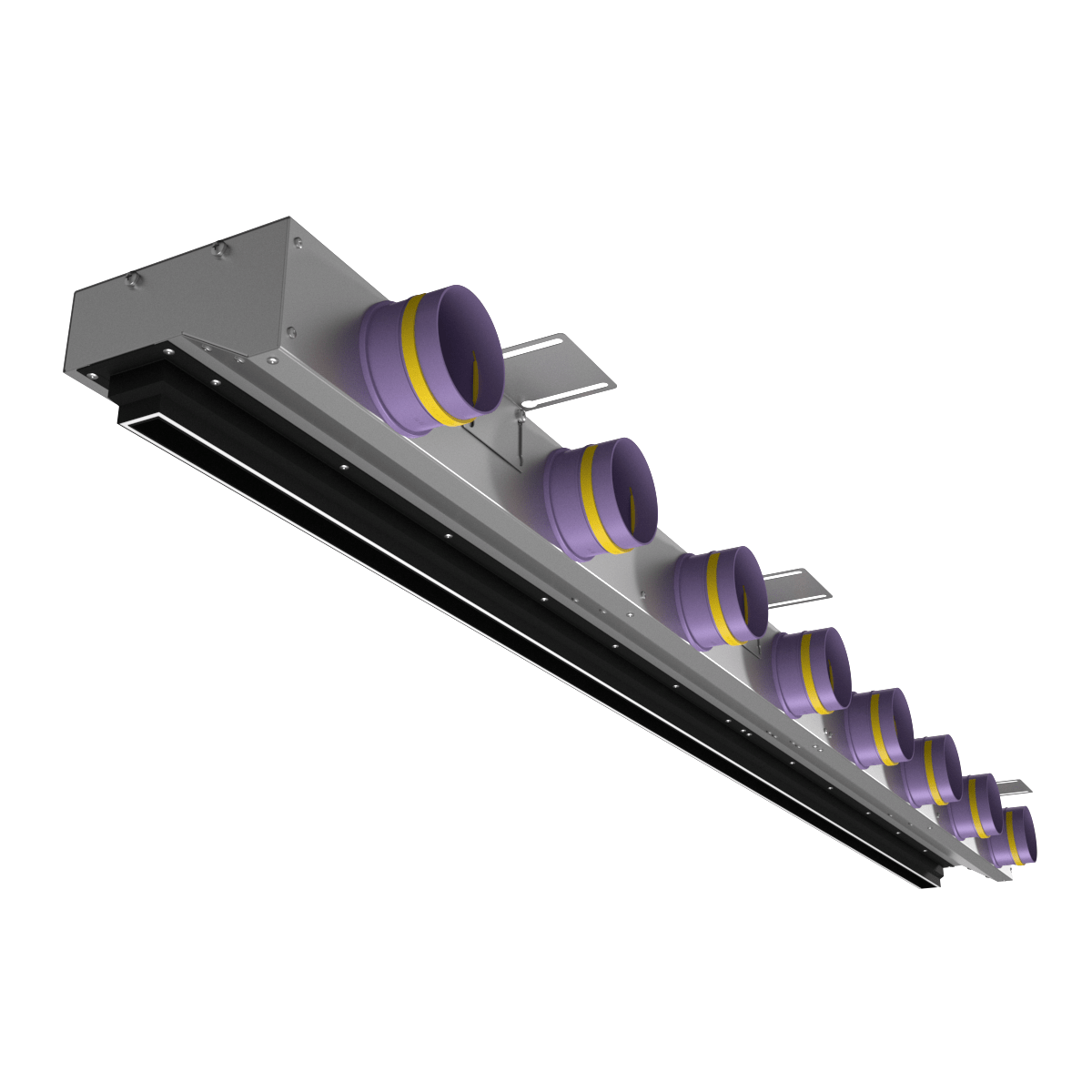

Щелевой вентиляционный диффузор VPNDU 2000/90×8 предназначена для установки в натяжные потолки ( как ПВХ, так и тканевые) и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. В корпус интегрирована КСД (камера статического давления) с заниженной высотой для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 2000 мм и шириной 25 мм, восемь фланцев для подключения гибких воздуховодов 90 мм.

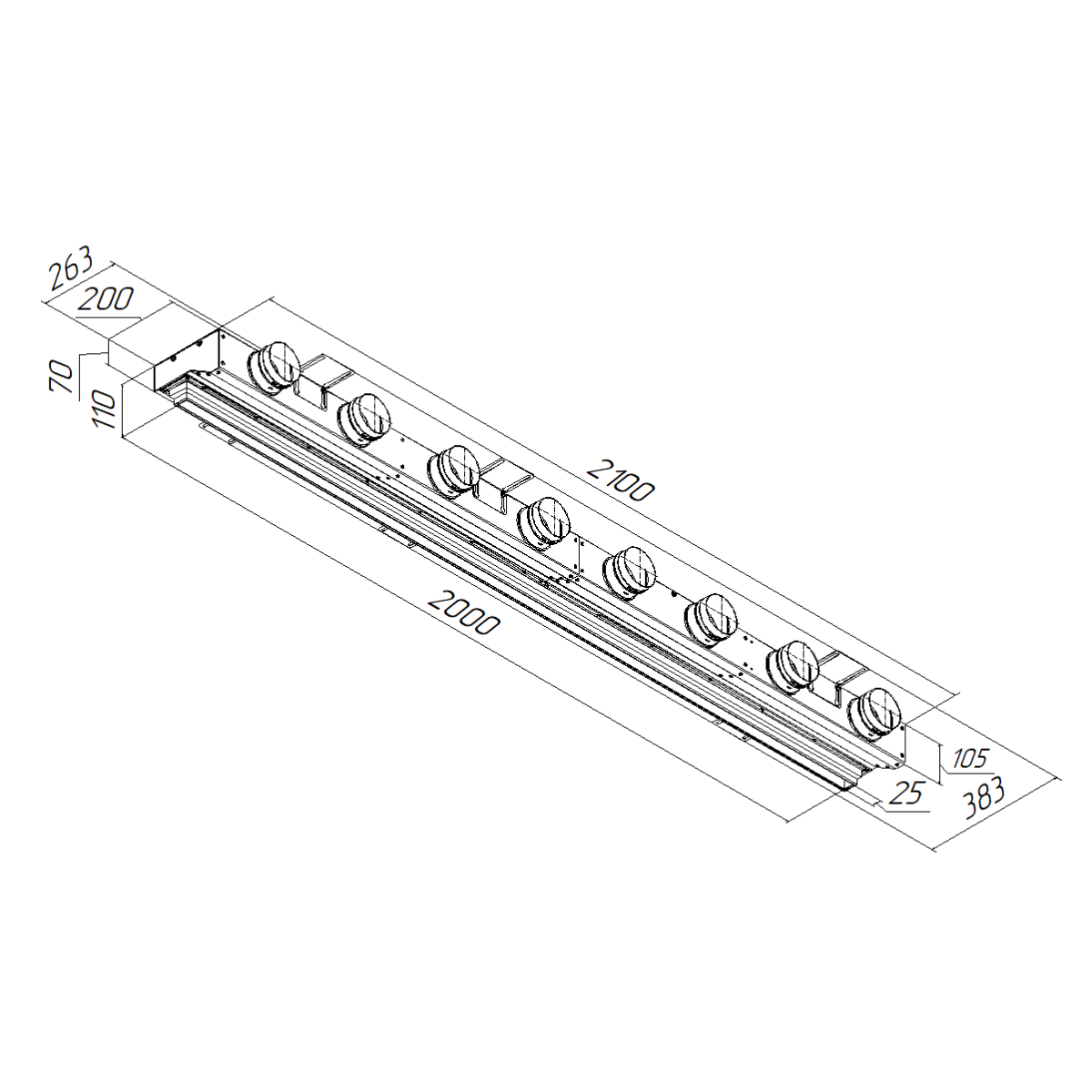

- Размеры щелевого диффузора: 2000 x 25 мм (высота диффузора 40 мм)
- Размеры КСД (адаптер): 2100 х 110 х 200 мм
- Выходы воздуховодов: 8 х 90 мм
- Размеры (с присоединительными фланцами и диффузором): 2100 х 110 х 261 мм
- Минимальная высота занижения потолка: 110 мм
Конструкция

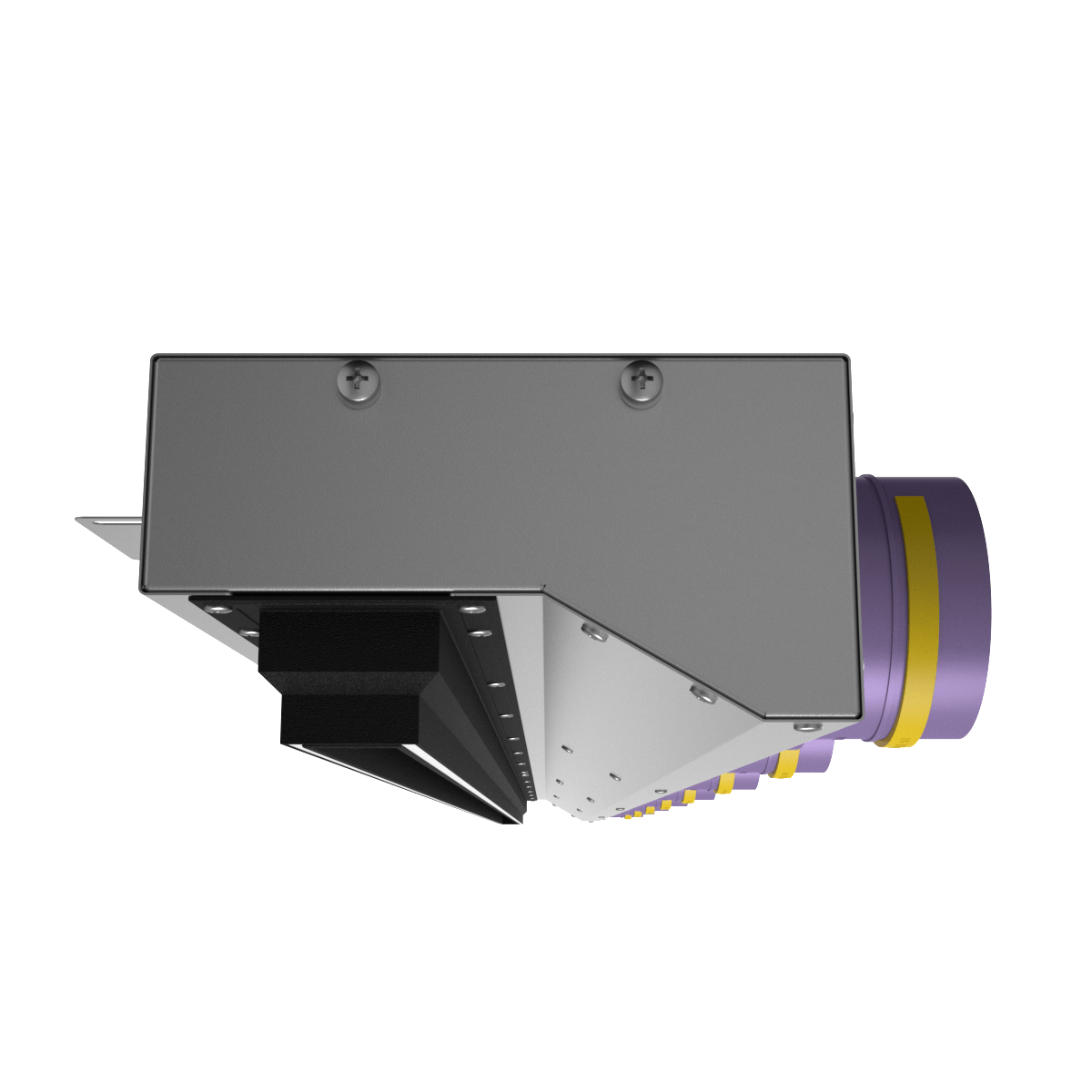

КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPNDU 2100/90×8 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 30 | 3,8 |
| 45 | 6,3 |
| 60 | 8,5 |
| 75 | 11,7 |
| 90 | 15,4 |
Упаковочная информация
Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.
- Размеры коробки:
- Масса брутто:
