Щелевой диффузор с КСД для натяжных потолков на 4 выхода (без фланцев в комплекте)
Щелевая вентиляционная решетка Provent VPND 1000/75×4 предназначена для установки в натяжные потолки и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 1000 мм и шириной 25 мм, четыре фланца для подключения гибких воздуховодов 75 мм.
- Выходы воздуховодов: 4 х 75 мм
- Габариты щели диффузора: 1000 x 25 мм
- Размеры: 1100 х 130 х 200 мм
- Размеры (с присоединительными фланцами): 1100 х 130 х 261 мм
- Минимальная высота занижения потолка: 130 мм
Конструкция
КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPND 1000/75×4 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж

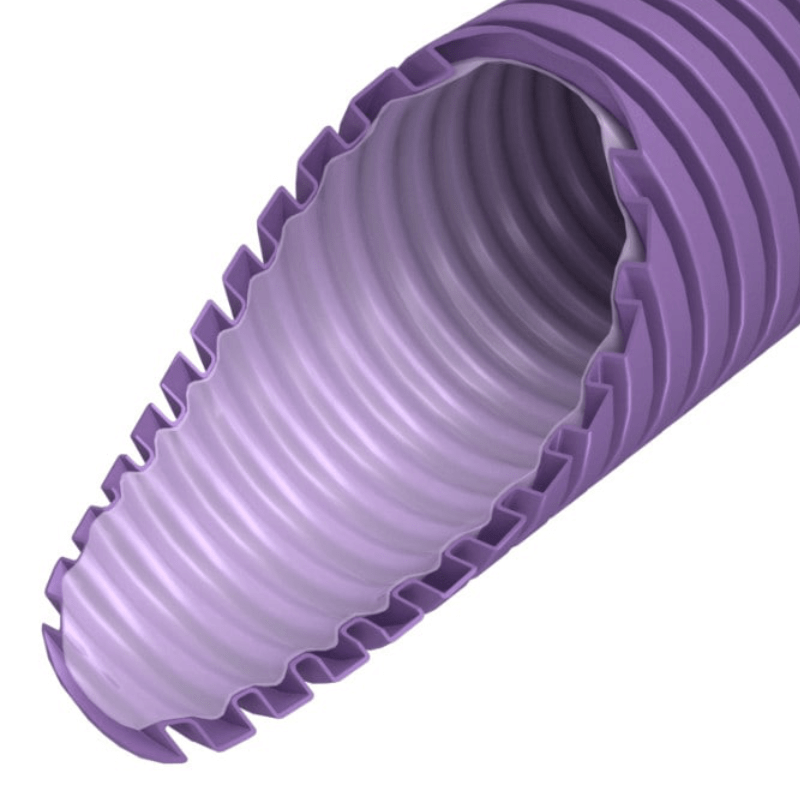

Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузор
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 60 | 7,2 |
| 80 | 10,7 |
| 100 | 13,2 |
| 120 | 16,1 |
| 140 | 18,5 |
Упаковочная информация
Диффузор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 1125 х 210 х 155 мм
- Масса брутто: 5,805 кг
