Щелевой диффузор с КСД для гипсокартона на 3 прямых выхода (без фланцев в комплекте)
Щелевой вентиляционный диффузор Provent VPNDG-F 500/75×3 предназначена для установки в потолки из гипсокартона и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. Возможна установка как в однослойные гипсокартонные потолки, так и в двухслойные, толщиной 12,5 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 500 мм и шириной 25 мм, два фланца для подключения гибких воздуховодов 75 мм. На внешнюю сторону профиля щели, которая соприкасается с шпатлевкой, нанесена небольшая шероховатость, для обеспечения лучшей адгезии с отделочными материалами. Помимо монтажа в потолок, профиль так же подходит для монтажа в стену из гипсокартона.

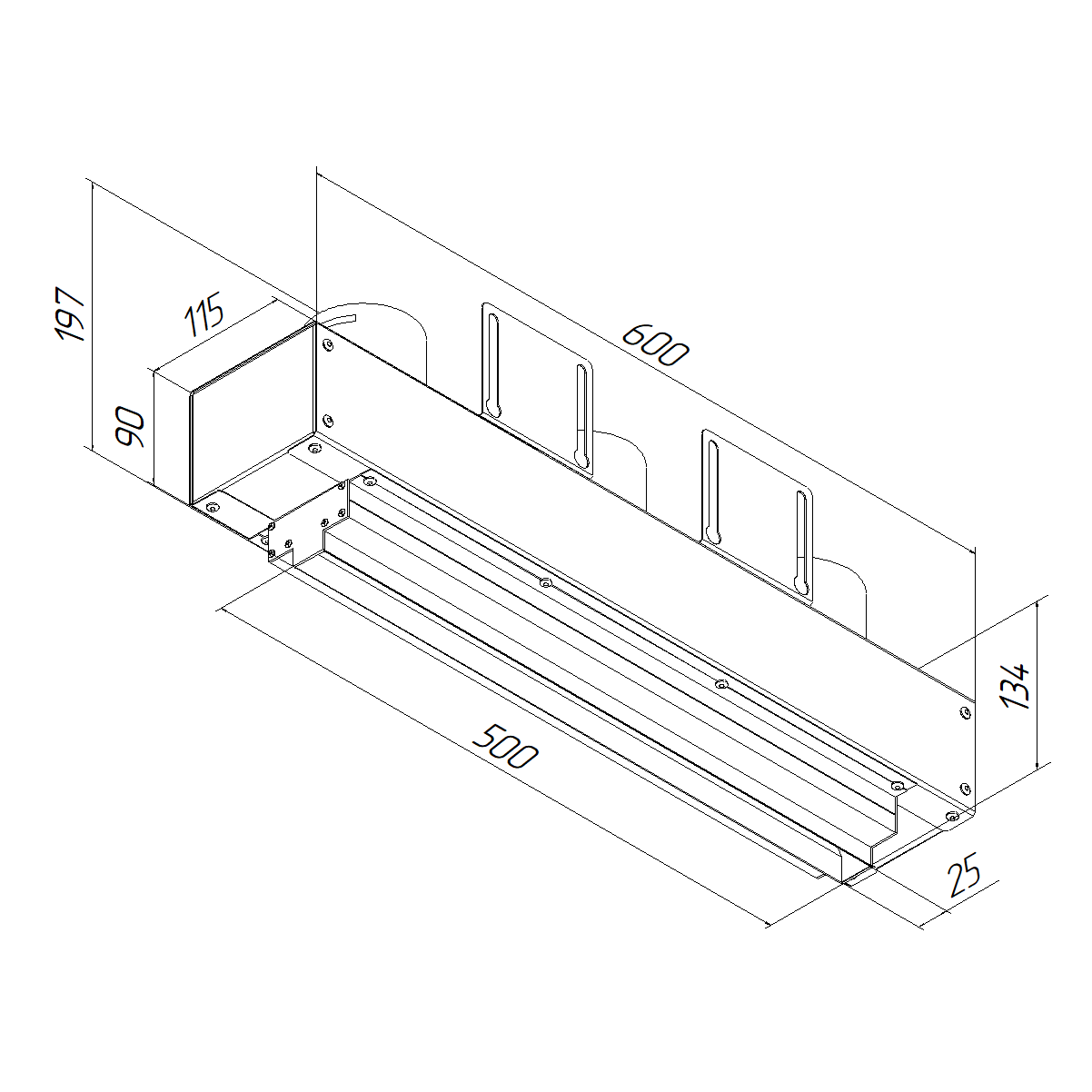

- Размеры щелевого диффузора: 500 x 25 мм (высота диффузора 55 мм)
- Размеры КСД (адаптер): 500 х 200 х 90 мм
- Выходы воздуховодов: 3 х 75 мм
- Размеры (с присоединительными фланцами и диффузором): 500 х 200х 206 мм
- Минимальная высота занижения потолка: 145 мм
Конструкция КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, решетка Provent VPNDG-F 500/75×3 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Кронштейны имеют возможность регулировать высоту установки КСД, позволяя нивелировать неровность потолка. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).
Таблица значений сопротивления диффузора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 30 | 2,66 |
| 45 | 4,41 |
| 60 | 5,95 |
| 75 | 8,19 |
| 90 | 10,78 |
Упаковочная информация
Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.
- Размеры коробки: 620 х 210 х 155 мм
- Масса брутто: 3,265 кг
