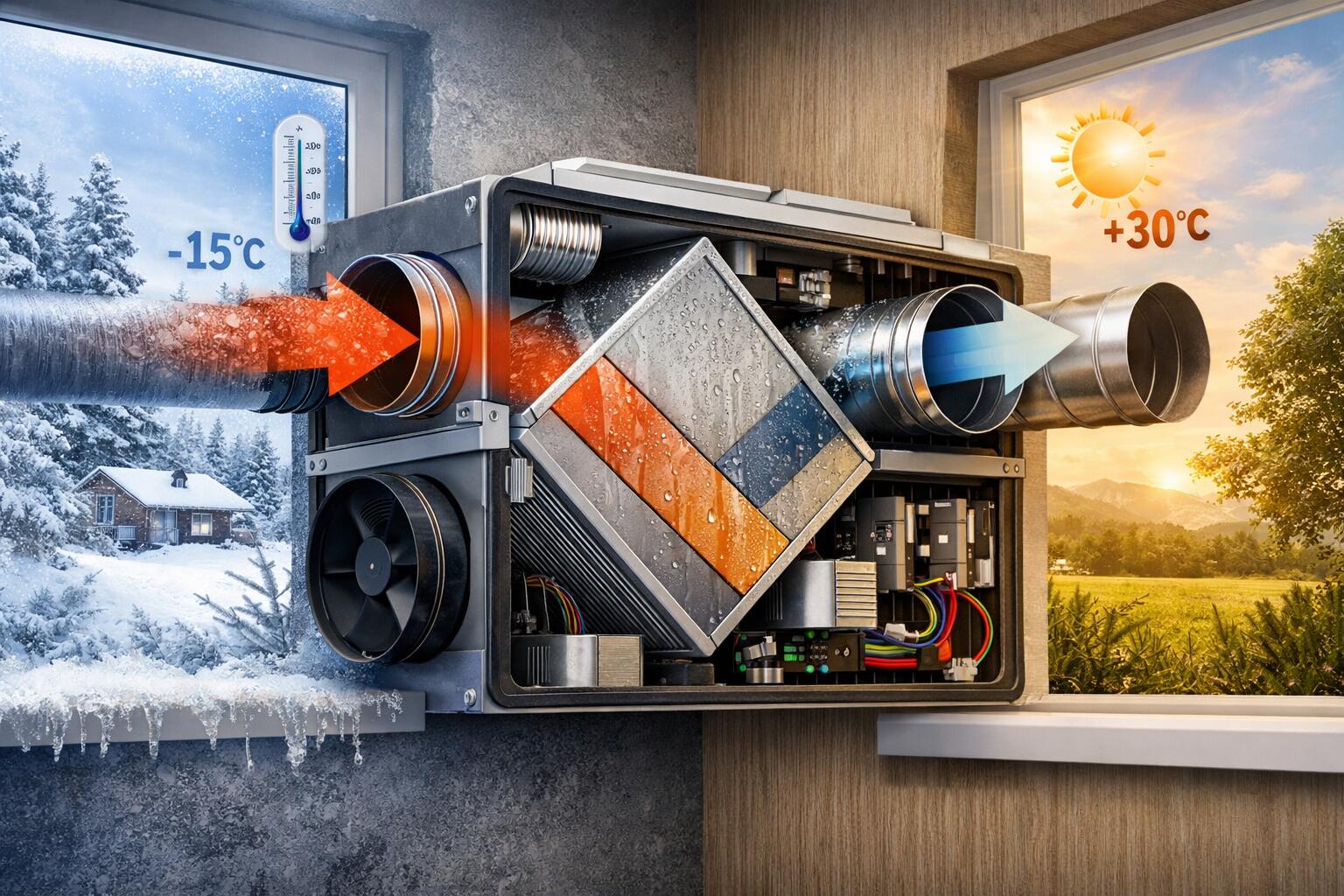

Рекуператор — это теплообменник, который передаёт тепло между двумя потоками воздуха: грязным воздухом, выходящим из дома, и свежим воздухом, входящим с улицы. Зимой это подогревает холодный уличный воздух без электрического нагревателя. Летом охлаждает жаркий воздух снаружи, используя прохладу удаляемого воздуха.
Слово «рекуперация» означает возврат энергии. В климатике это восстановление тепла, которое иначе было бы потеряно при удалении тёплого воздуха из помещения. Первые рекуператоры появились в промышленности в XVIII веке. В жилищное строительство они пришли в 1970-х годах, когда возник энергетический кризис.
Как работает рекуператор
Два потока воздуха движутся в рекуператоре параллельно, разделённые пластинами или слоями материала. Они не смешиваются, но теплая поверхность передаёт энергию холодной.
Зимой теплый воздух из дома (+22°C) выходит в рекуператор. Холодный уличный воздух (−15°C) входит с другой стороны. Пластины нагреваются от внутреннего воздуха и отдают тепло наружному. Результат: уличный воздух подогревается до +5…+10°C перед входом в дом.
Летом на улице +30°C, внутри +25°C. Холодный внутренний воздух охлаждает теплообменник, и приточный воздух теряет часть тепла. На входе в дом воздух становится на 2-5°C холоднее.
Эффективность называется КПД и составляет 60-90% в зависимости от конструкции.
Роторный рекуператор
Это вращающийся барабан с гофрированным металлом (алюминий), который медленно вращается между вытяжным и приточным каналами. Горячий воздух проходит через низ и нагревает ротор. Ротор вращается, приносит нагретую часть в зону приточного воздуха. Холодный уличный воздух поглощает тепло. Цикл повторяется.
Роторный рекуператор передаёт не только тепло, но и влагу — это полезно в кухнях и ванных, где воздух влажный.
Минусы: требует электромотор (30-50 Вт), имеет подвижные части, требует обслуживания. В сильный мороз может обмёрзнуть без защиты.
КПД: 75-85%.
Пластинчатый рекуператор
Множество тонких пластин (металлические или пластиковые), расположенные параллельно. Приточный и вытяжной потоки проходят через разные каналы между пластинами, не смешиваясь.
Теплообмен через стенки пластин: вытяжной воздух нагревает пластину одной стороной, приточный забирает тепло с другой.
Плюсы: нет движущихся частей, не требует электричества для себя (только для вентиляторов), полностью разделяет потоки, дешевле роторного на 25-30%.
Минус: при морозе ниже −20°C конденсат замерзает и блокирует поток. Требует калорифера для разморозки.
КПД: 60-75%.
Сравнение типов рекуператоров
| Параметр | Роторный | Пластинчатый |
| КПД | 75-85% | 60-75% |
| Передача влаги | Да | Нет |
| Подвижные части | Есть | Нет |
| Риск обмерзания | Средний | Высокий |
| Стоимость | 80-150 тыс. | 40-70 тыс. |
| Обслуживание | Регулярное | Минимальное |
Проблема обмерзания и решения
При температуре ниже −10°C рекуператор может замёрзнуть. Теплый влажный воздух из дома охлаждается в теплообменнике, влага конденсируется и замерзает, образуя лёд. Пластины забиваются льдом, пока не перестают пропускать воздух.
Решения:
- Электрический калорифер — подогревает уличный воздух на 5-10°C перед рекуператором. Влажность снижается, конденсат не образуется.
- Реверсивная разморозка — система автоматически переключает потоки или прекращает работу, позволяя рекуператору прогреться. Датчик обнаруживает обмерзание по перепаду давления.
- Роторный с силикагелем — силикагель поглощает влагу вместо конденсации, льда не образуется. КПД остаётся высоким, но дороже.
В Москве (−10°C) проблема редка. В Тюмени (−20°C) рекуператор без защиты замёрзнет за 2-3 недели. В Якутии (−40°C) постоянно.
Расчёт окупаемости
Для дома 100 м² в Москве:
- Воздухообмен: 200 м³/час
- КПД рекуператора: 70%
- Зимняя разница температур: 32°C (внутри +22°C, снаружи −10°C)
- Работа: ноябрь-март, 10 часов в сутки (150 дней)
Сэкономленное тепло в час: 0,33 × 32 × 200 × 0,70 = 1,47 кВт
За сезон: 1,47 кВт × 1500 часов = 2205 кВт-часов × 6 руб./кВт-ч = 13 230 рублей
Энергопотребление самого рекуператора: 0,05 кВт × 1500 часов × 6 руб. = 450 рублей
Чистая экономия: 13 230 − 450 = 12 780 рублей в год
Стоимость: пластинчатый 40-70 тыс., роторный 80-150 тыс.
Окупаемость: 3-5 лет для пластинчатого, 6-8 лет для роторного.
В регионах холоднее (−20…−30°C) окупаемость вдвое быстрее.
Когда рекуператор окупается
Имеет смысл:
- В домах с герметичными окнами, где естественная вентиляция не работает
- В регионах с суровой зимой (Урал, Сибирь)
- В домах, где люди живут постоянно
- В зданиях площадью более 150 м²
Не окупается:
- В мягком климате (Крым, Кавказ)
- В сезонных домах или дачах
- В домах со старыми деревянными окнами
Выбор по климату
Москва, СПб (−10…−15°C):
Пластинчатый рекуператор без калорифера. Экономия 8-10 тыс. в год. Окупается за 4-5 лет.
Урал, Поволжье (−20…−25°C):
Роторный рекуператор с разморозкой или пластинчатый с калорифером. Экономия 15-20 тыс. в год. Окупается за 2-3 года.
Сибирь (−30…−40°C):
Роторный с предпусковым подогревом и датчиком. Экономия 25-30 тыс. в год. Окупается за 2-3 года несмотря на высокую стоимость.
Выводы:
- Рекуператор передаёт тепло между потоками без дополнительной энергии
- КПД: роторный 75-85%, пластинчатый 60-75%
- Зимой экономит 30-50% тепла при правильной установке
- Обмерзание — главная проблема в морозы. Требует калорифера или разморозки
- Окупаемость: 2-3 года в холодных регионах, 4-5 в умеренном климате
- Рекуператор выгоден в герметичных домах с постоянным проживанием в холодном климате
