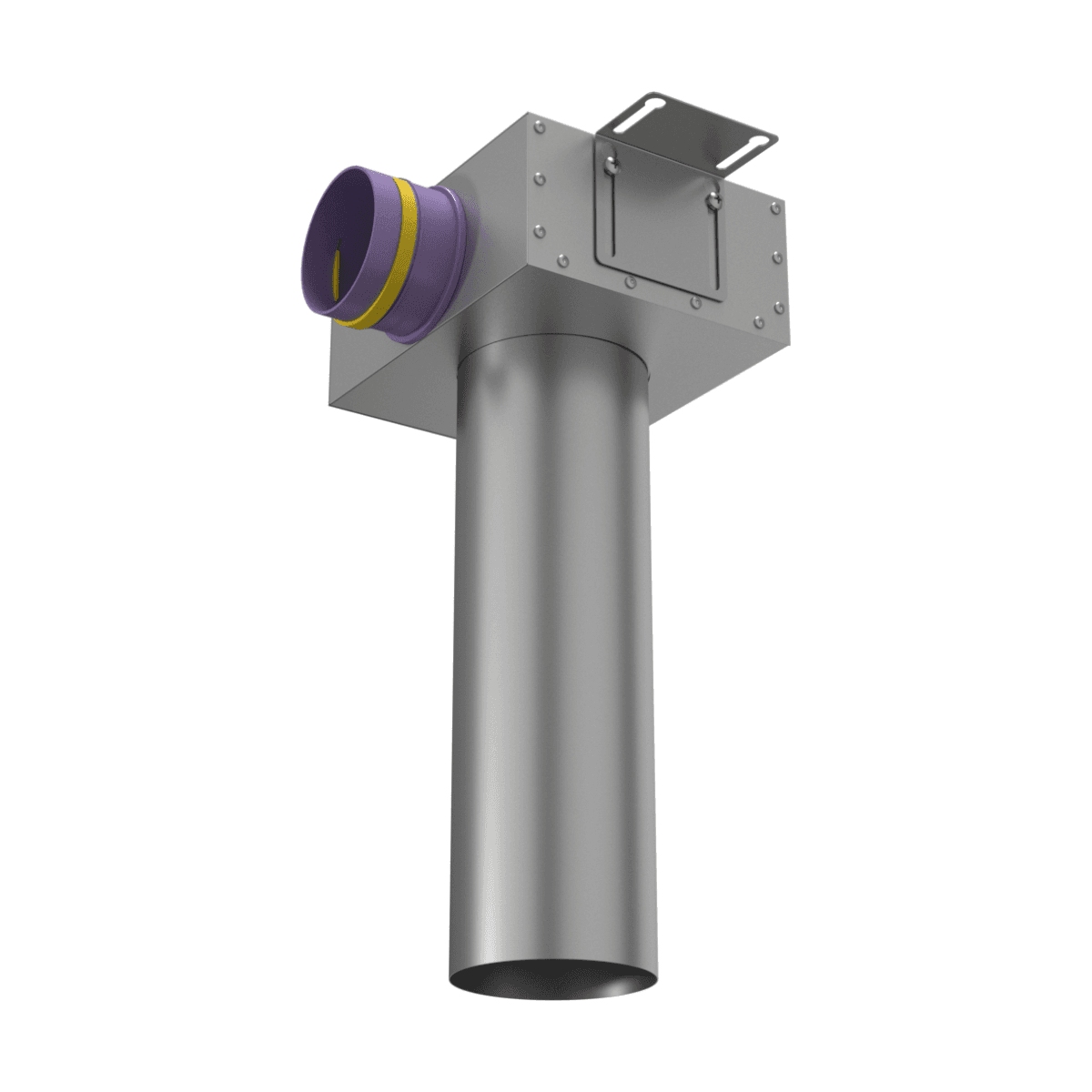

Вентиляционный адаптер (пленум) монтажный на 1 выход 90 мм, L=400 мм (без фланцев в комплекте)
Монтажный пленум VPSL 125/90х1 предназначен для установки анемостатов и диффузоров в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Фланец для подключения диффузора/анемостата диаметром 125 мм и длиной 400 мм, один фланец для подключения гибких воздуховодов 90 мм.
- Канальное соединение: Ø = 125 мм, L = 400 мм

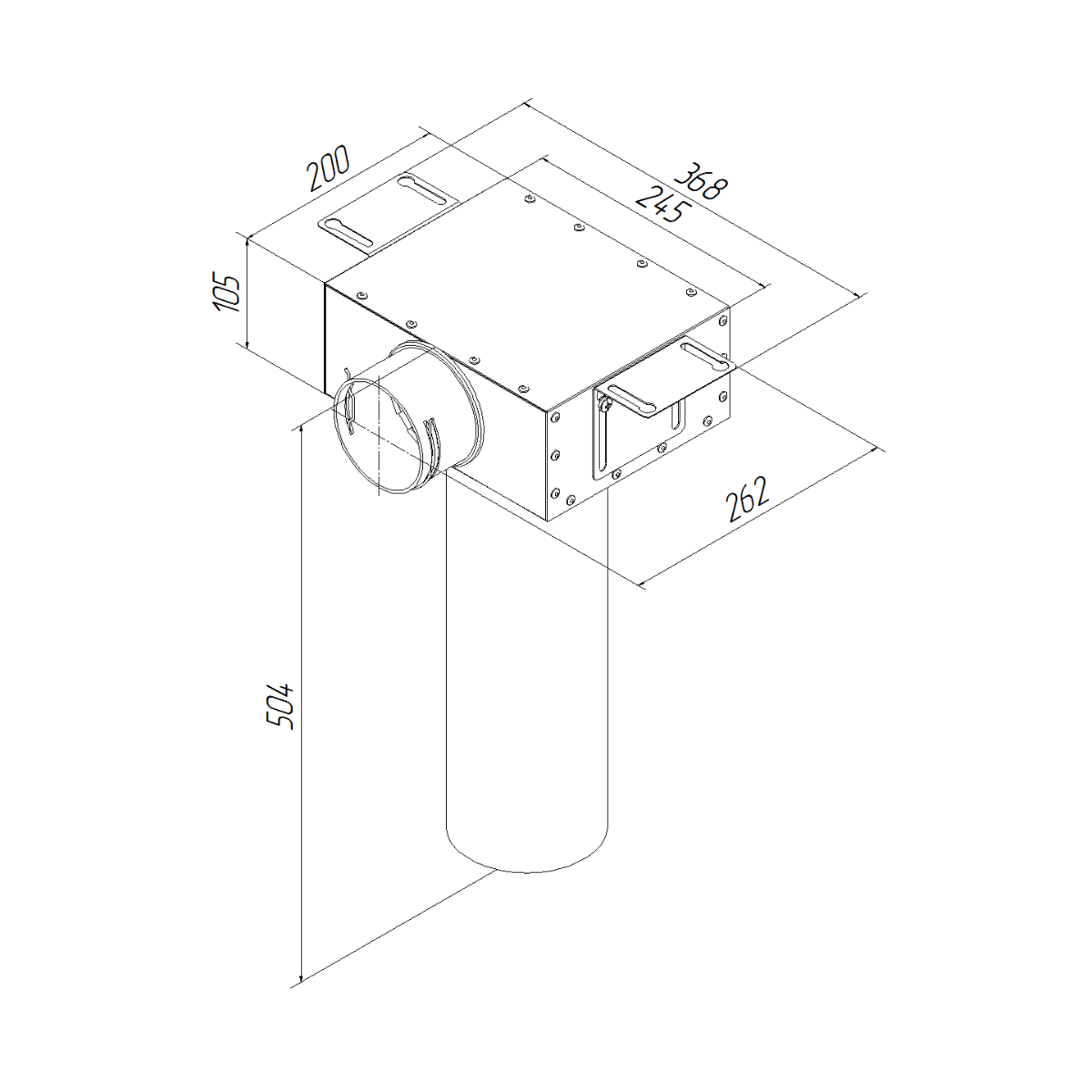

- Размеры: 245 х 505 х 200 мм
- Размеры (с присоединительным фланцем): 245 х 505 х 262 мм
Конструкция
Пленум изготовлен из оцинкованной стали. Благодаря своей конструкции, пленум Provent VPSL 125/90х1 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Пленум устанавливается на два монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы в комплект не входят).
Таблица значений сопротивления пленума
| Расход, м3/ч | Количество подключенных каналов | Приток потери, Па | Вытяжка потери, Па |
|---|---|---|---|
| 45 | 1 | 6,3 | 7,0 |
Упаковочная информация
Пленум упакован в индивидуальную коробку из плотного бурого гофрокартона.
- Размеры коробки: 270 х 515 х 220 мм
- Масса брутто: 2,7 кг
