Воздухораспределительный коллектор на 7 выходов однорядный (без фланцев в комплекте)
Внимание! Фланцы FR 90 и заглушки OF 90 в комплект не входят и приобретаются отдельно. Укомплектуйте коллектор необходимым количеством фланцев Provent FR 90 и заглушек Provent OF 90 в соответствии с проектом.
Provent KVO 125/90×7 предназначен для распределения воздушного потока в системе вентиляции на основе гибких воздуховодов диаметром 90 мм. Низкий корпус высотой 140 мм и однорядное расположение выходов помогают разместить коллектор там, где мало свободного места: например, на балконе или лоджии квартиры.
- Выходы для гибких воздуховодов: 7 × Ø90 мм
- Канальное соединение: Ø125 мм; возможно подключение двумя воздуховодами Ø125 мм
- Расположение выходов: однорядное
- Размеры корпуса (Д × Ш × В): 600 × 500 × 140 мм

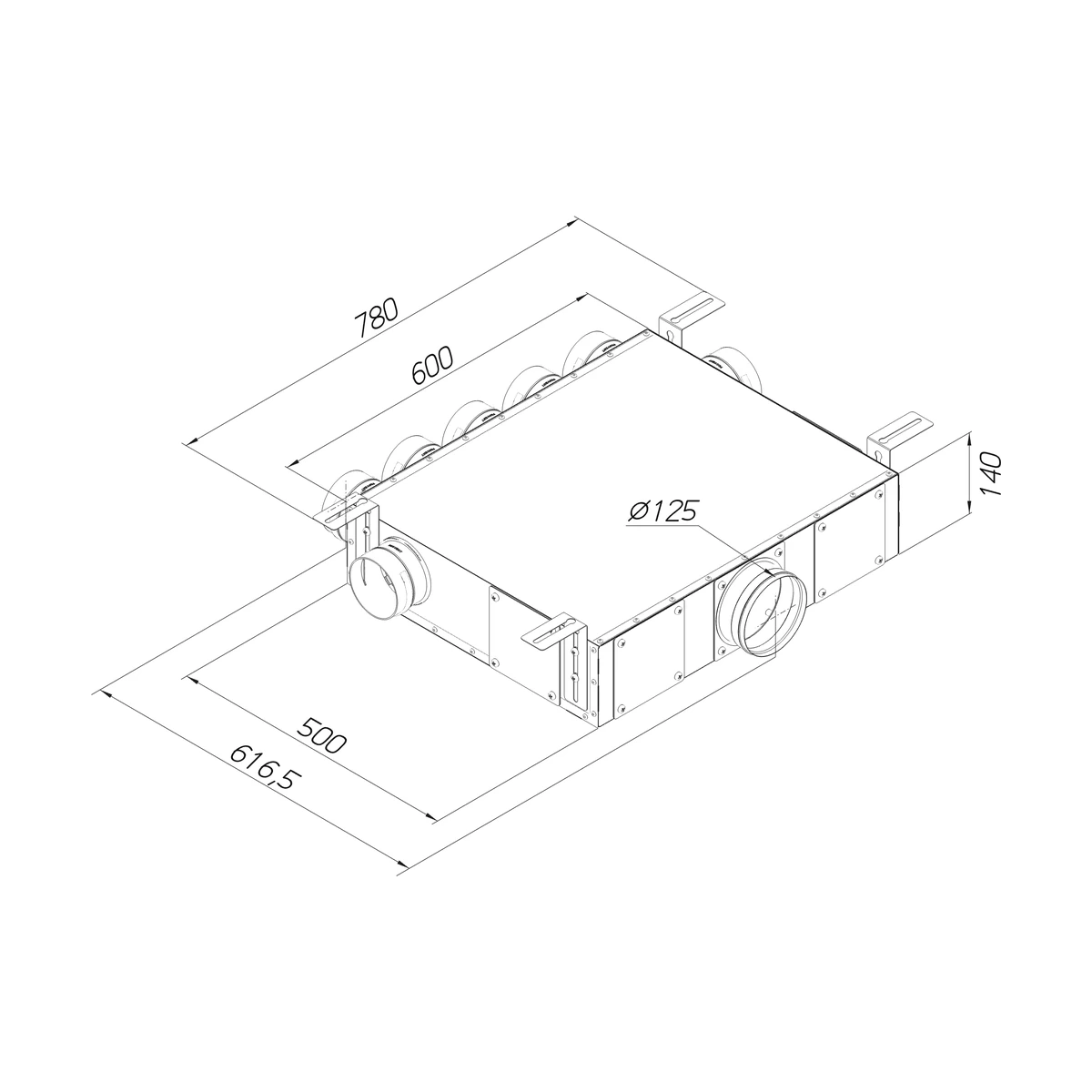

Габаритный чертёж
Подключение в ограниченном пространстве
От вентиляционной установки с патрубком Ø160 мм через переходник можно перейти на два воздуховода Ø125 мм и подвести их к коллектору. Такая схема позволяет организовать подвод воздуха к распределительному узлу в стеснённых условиях. Далее поток распределяется по 7 гибким воздуховодам Ø90 мм.
Конструкция
Корпус изготовлен из оцинкованной стали. Внутренняя поверхность оклеена нейтральным звукопоглощающим материалом, который помогает снизить шум в вентиляционной системе. Все выходы расположены в один ряд по высоте, что позволяет сохранить небольшую высоту корпуса.
Монтаж и комплектация
Коллектор крепится на четыре монтажных кронштейна, которые входят в комплект. Гибкие воздуховоды Provent RP 90 подключаются через присоединительные фланцы Provent FR 90. Неиспользуемые выходы закрываются заглушками Provent OF 90.
