Воздухораспределительный коллектор на 8 выходов однорядный (без фланцев в комплекте)
Внимание! Фланцы FR 75 и заглушки OF 75 в комплект не входят и приобретаются отдельно. Укомплектуйте коллектор необходимым количеством фланцев Provent FR 75 и заглушек Provent OF 75 в соответствии с проектом.
Provent KVO 125/75×8 предназначен для распределения воздушного потока в системе вентиляции на основе гибких воздуховодов диаметром 75 мм. Низкий корпус высотой 140 мм и однорядное расположение выходов помогают разместить коллектор там, где мало свободного места: например, на балконе или лоджии квартиры.
- Выходы для гибких воздуховодов: 8 × Ø75 мм
- Канальное соединение: Ø125 мм; возможно подключение двумя воздуховодами Ø125 мм
- Расположение выходов: однорядное
- Размеры корпуса (Д × Ш × В): 600 × 500 × 140 мм

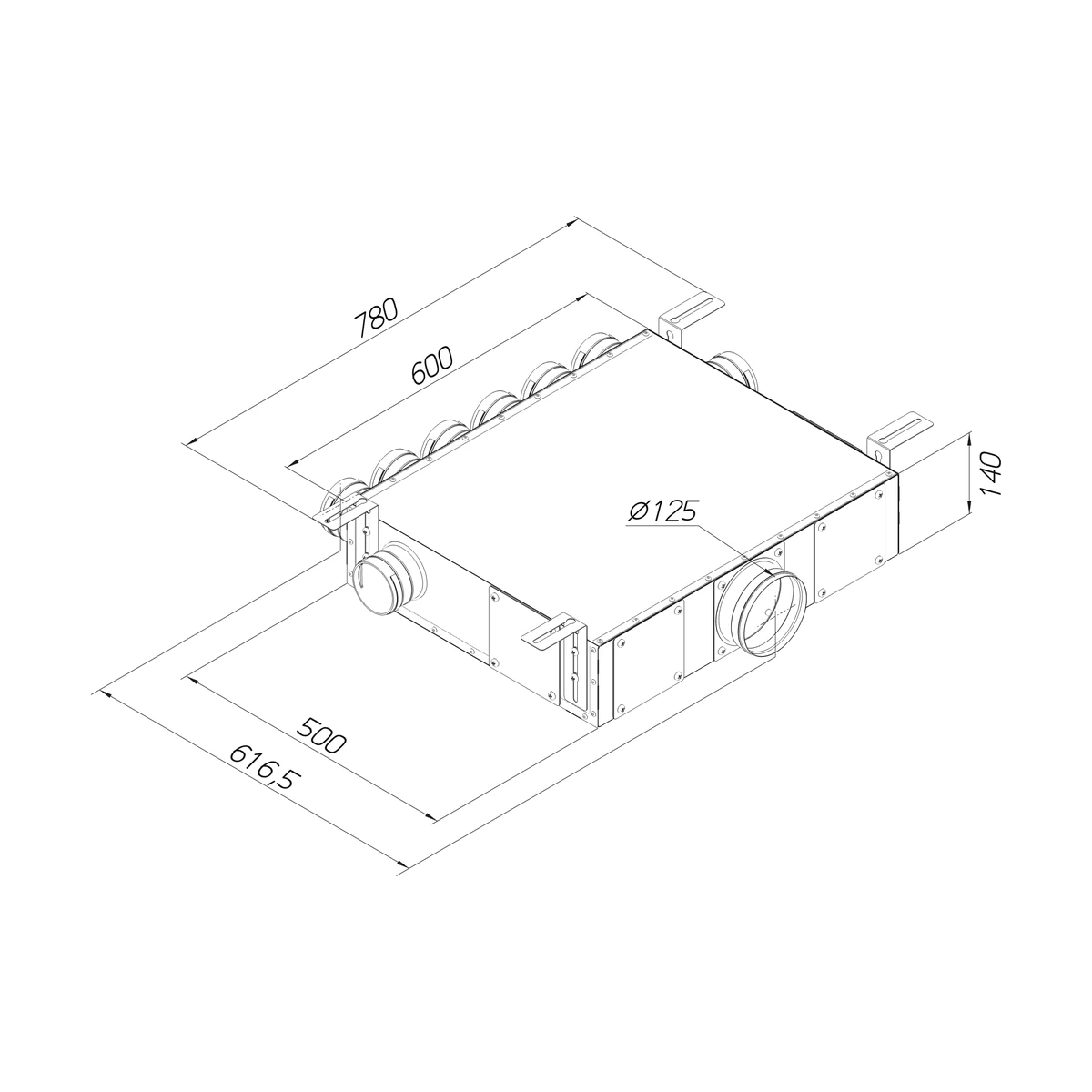

Габаритный чертёж
Подключение в ограниченном пространстве
От вентиляционной установки с патрубком Ø160 мм через переходник можно перейти на два воздуховода Ø125 мм и подвести их к коллектору. Такая схема позволяет организовать подвод воздуха к распределительному узлу в стеснённых условиях. Далее поток распределяется по 8 гибким воздуховодам Ø75 мм.

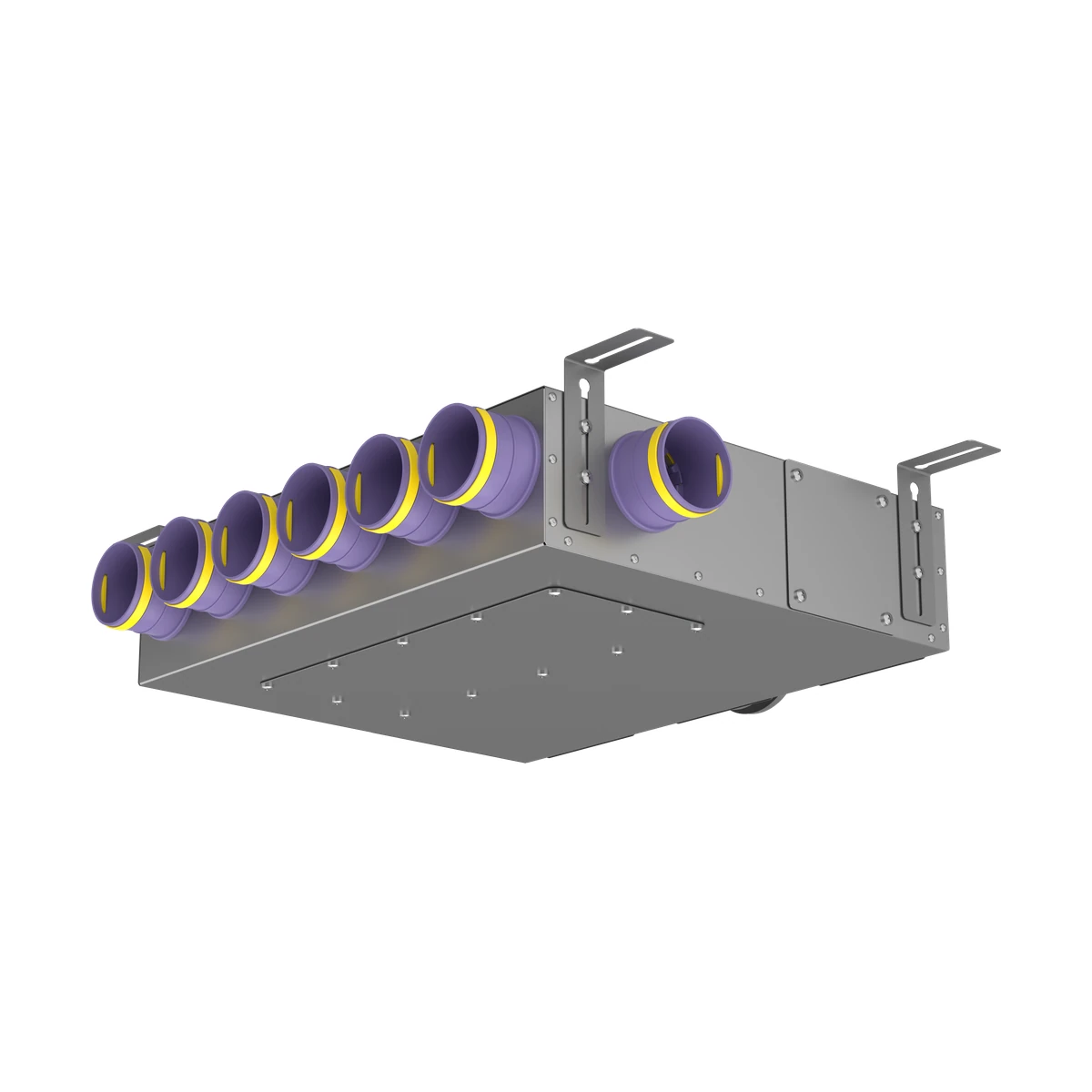

Конструкция
Корпус изготовлен из оцинкованной стали. Внутренняя поверхность оклеена нейтральным звукопоглощающим материалом, который помогает снизить шум в вентиляционной системе. Все выходы расположены в один ряд по высоте, что позволяет сохранить небольшую высоту корпуса.
Монтаж и комплектация
Коллектор крепится на четыре монтажных кронштейна, которые входят в комплект. Гибкие воздуховоды Provent RP 75 подключаются через присоединительные фланцы Provent FR 75. Неиспользуемые выходы закрываются заглушками Provent OF 75.
