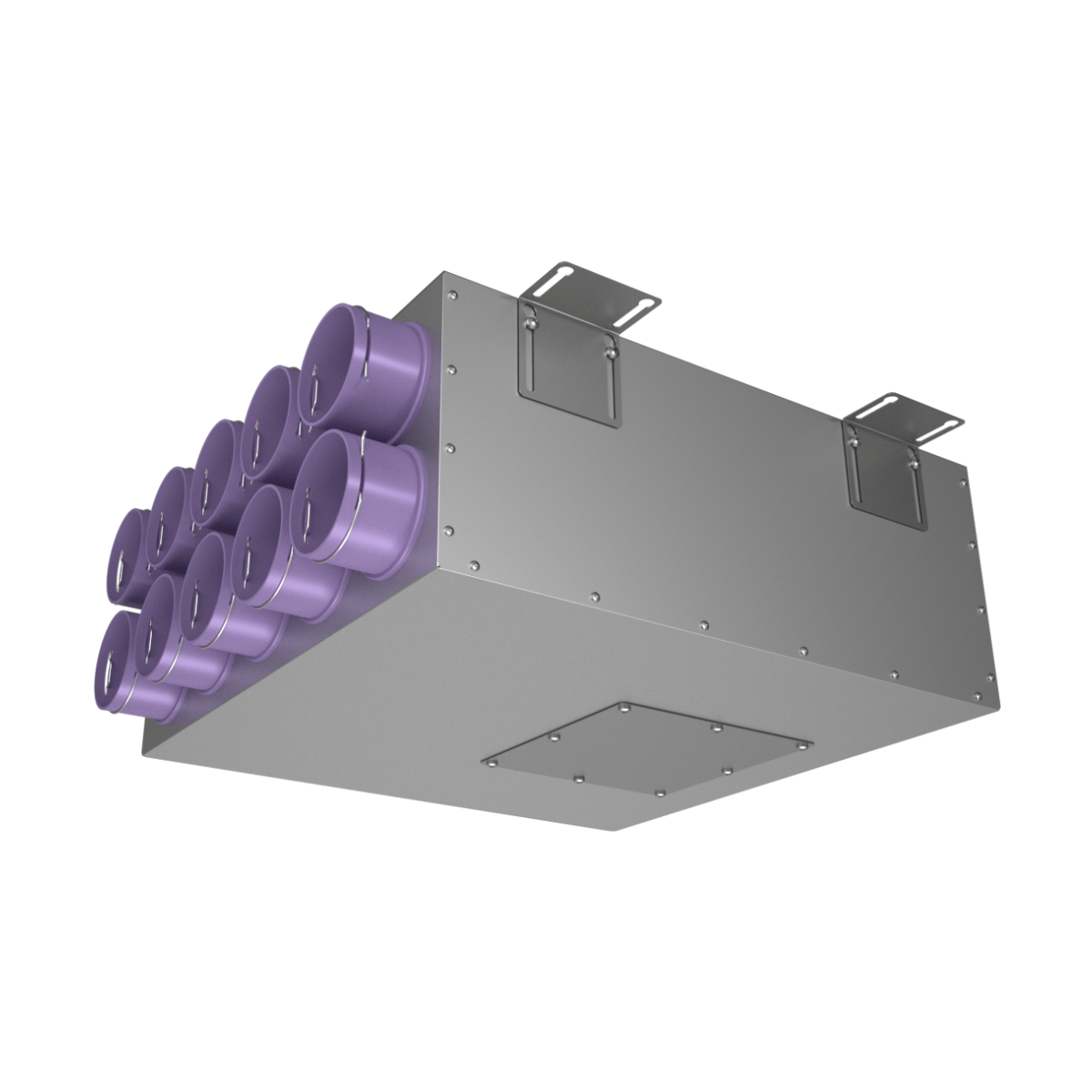

Вентиляционный коллектор воздухораспределительный на 10 выходов (без фланцев в комплекте)
Коллектор воздухораспределительный KV 200/90х10 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 90 мм. Подающий вентиляционный канал диаметром 200 мм с уплотнительной резинкой разделяется на 10 каналов по 90мм.
- Выходы воздуховода: 10 х 93 мм
- Канальное соединение: 200 мм
- Размеры: 580 х 250 х 600 (±5) мм
- Размеры (с присоединительными фланцами): 580 х 250 х 725 (±5) мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Провент/Provent KV 200/90х10 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Провент/Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 90 фиксируются специальными замками Провент/Provent LK 90 на присоединительных фланцах Провент/Provent FR 90 (фланцы и замки приобретаются отдельно).
Таблица значений сопротивления коллектора
| Расход, м3/ч | Количество подключенных каналов | Потери давления, Па |
|---|---|---|
| 45 | 1 | 5,3 |
| 90 | 2 | 6,1 |
| 135 | 3 | 7,5 |
| 180 | 4 | 9,5 |
| 225 | 5 | 12,0 |
| 270 | 6 | 15,0 |
| 315 | 7 | 18,7 |
| 360 | 8 | 22,9 |
| 405 | 9 | 27,6 |
| 450 | 10 | 32,9 |
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 670 х 610 х 270 мм
- Масса брутто: 9,75 кг
