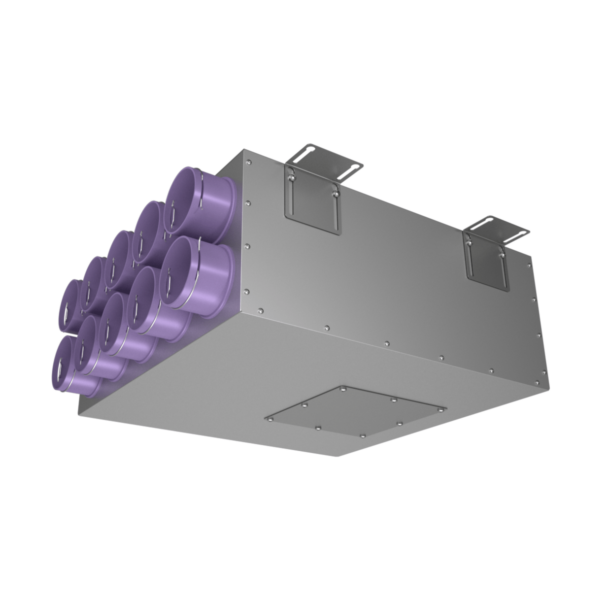

Коллектор воздухораспределительный на 10 выходов(без фланцев в комплекте)
Внимание. Фланцы в комплект не входят. Укомплектуйте коллектор необходимым количеством фланцев ПРОВЕНТ/PROVENT FR 75 и заглушек ПРОВЕНТ/PROVENT OF 75.
Коллектор воздухораспределительный KV 160/75х10 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 75 мм. Подающий вентиляционный канал диаметром 160 мм с уплотнительной резинкой разделяется на 10 каналов по 75 мм.
- Выходы воздуховода: 10 х 78 мм
- Канальное соединение: 160 мм
- Размеры: 500 х 200 х 600 (±5) мм
- Размеры (с присоединительными фланцами): 500 х 200 х 725 (±5) мм
Используя сменный вводной фланец Провент/Provent VFR 160/125, можно изменить на размер меньше фланец воздухораспределительного коллектора KV 160/75×10 для подключения стального оцинкованного воздуховода.
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Провент/Provent KV 160/75х10 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Провент/Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 75 фиксируются специальными замками Провент/Provent LK 75 на присоединительных фланцах (фланцы и замки приобретаются отдельно).

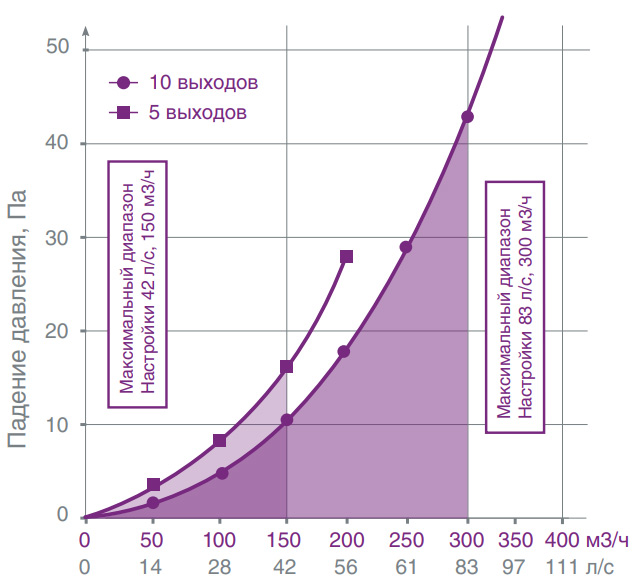

Аэродинамические характеристики
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 680 х 515 х 215 мм
- Масса брутто: 8,75 кг
