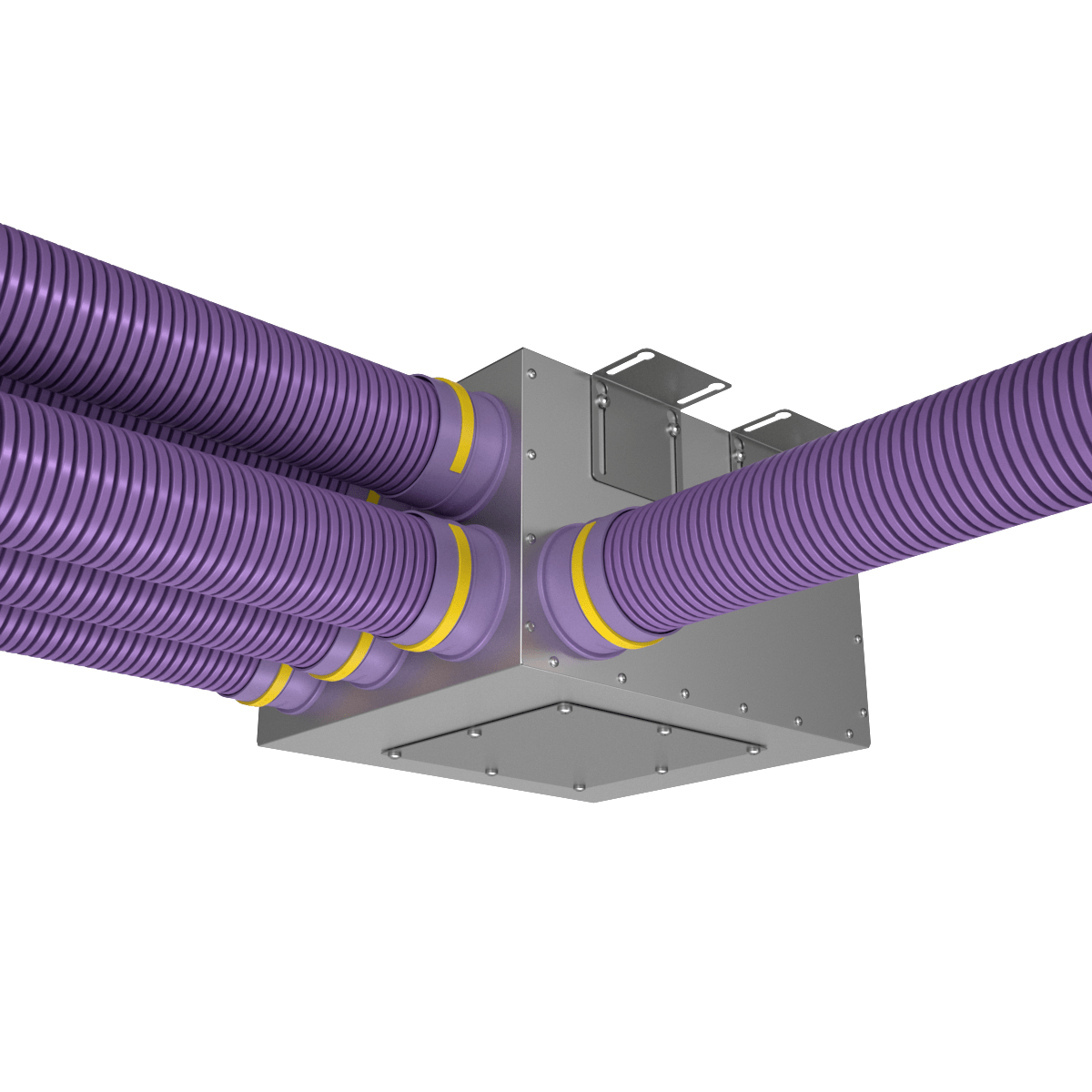

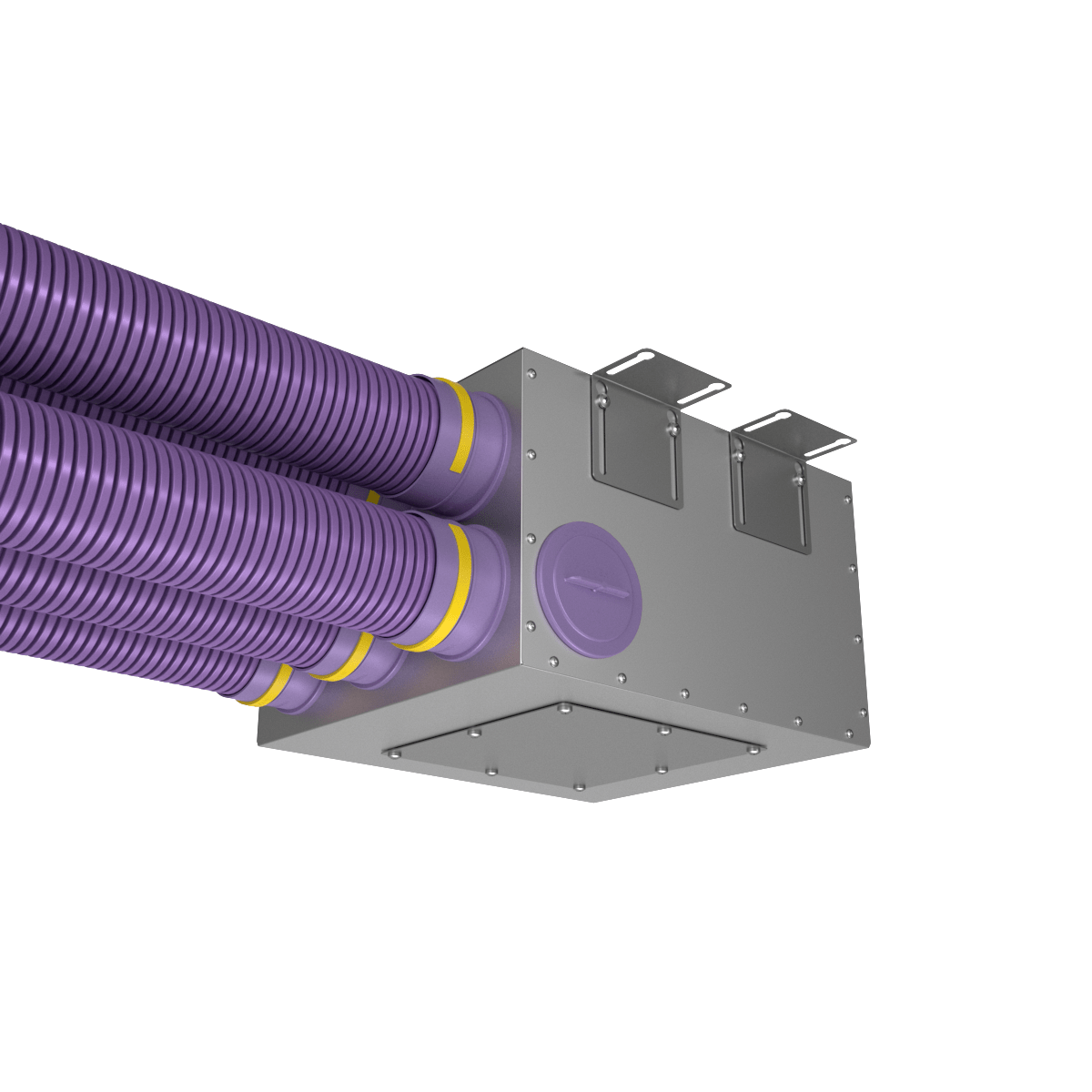

Коллектор воздухораспределительный на 8 выходов (без фланцев в комплекте)
Коллектор воздухораспределительный KV 125/75х8 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. Подающий вентиляционный канал диаметром 125 мм с уплотнительной резинкой разделяется на 8 каналов по 75 мм.
- Выходы воздуховода: 8 х 78 мм
- Канальное соединение: 125 мм
- Размеры: 300 х 200 х 400 (±5) мм
- Размеры (с присоединительными фланцами): 426 х 200 х 525 (±5) мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Provent KV 125/75х8 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж
Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 90 фиксируются специальными замками Провент/Provent LK 90 на присоединительных фланцах Провент/Provent FR 90 (замки поставляются в комплекте с фланцами, которые приобретаются отдельно).
Таблица значений сопротивления коллектора
| Расход, м3/ч | Потери давления, Па |
|---|---|
| 50 | 2,0 |
| 75 | 3,0 |
| 100 | 5,0 |
| 150 | 10,0 |
| 175 | 13,0 |
| 200 | 16,0 |
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 480 х 310 х 215 мм
- Масса брутто: 4,75 кгКоллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 90 фиксируются специальными замками Провент/Provent LK 90 на присоединительных фланцах Провент/Provent FR 90 (замки поставляются в комплекте с фланцами, которые приобретаются отдельно).
