Вентиляционный коллектор воздухораспределительный на 8 выходов (без фланцев в комплекте)

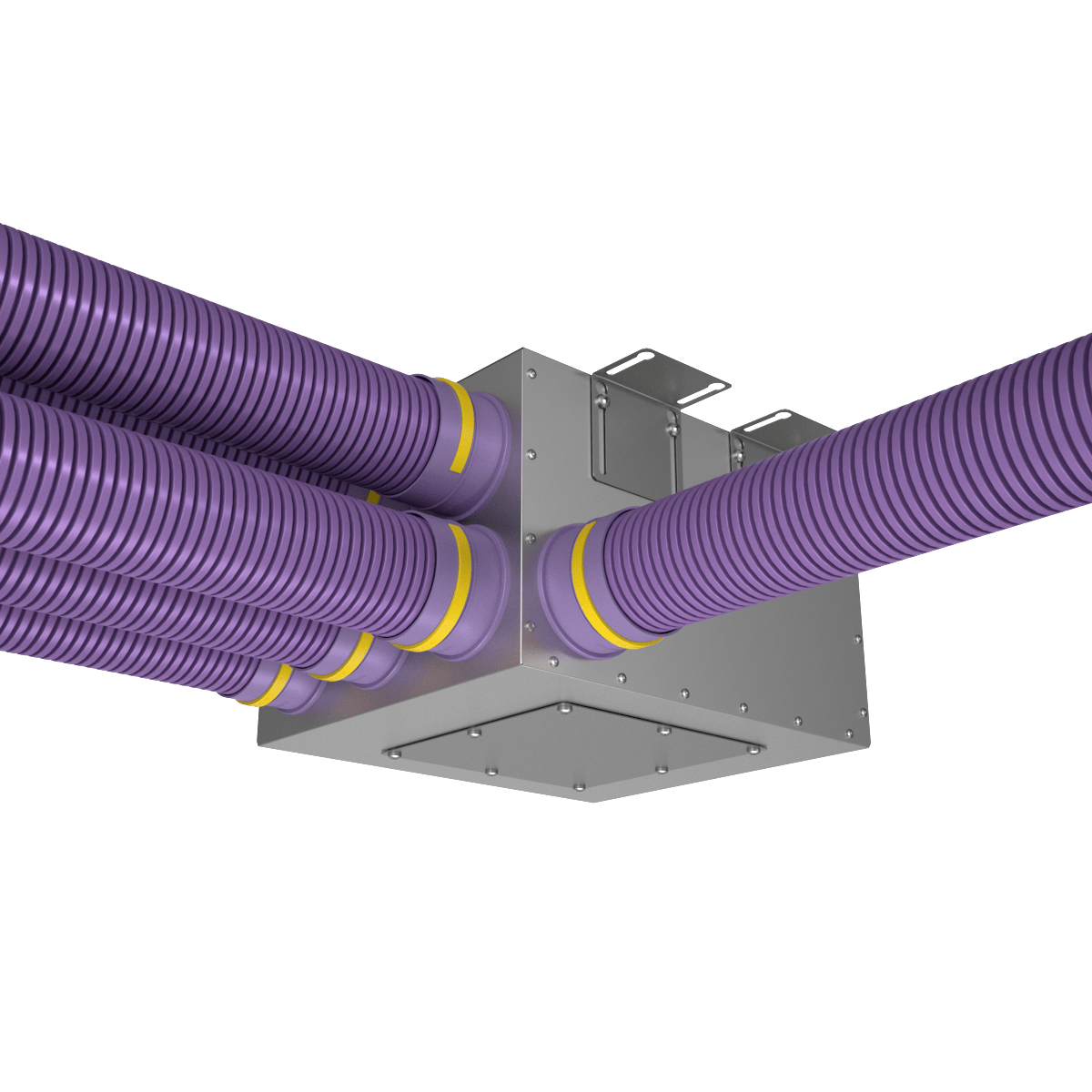

Коллектор воздухораспределительный KV 200/90х8 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Провент/Provent диаметром 90 мм. Подающий вентиляционный канал диаметром 200 мм с уплотнительной резинкой разделяется на 8 каналов по 90 мм.
- Выходы воздуховода: 8 х 93 мм
- Канальное соединение: 200 мм
- Размеры: 350 х 250 х 400 (±5) мм
- Размеры (с присоединительными фланцами): 350 х 250 х 525 (±5) мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, Провент/Provent KV 200/90х8 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Провент/Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж

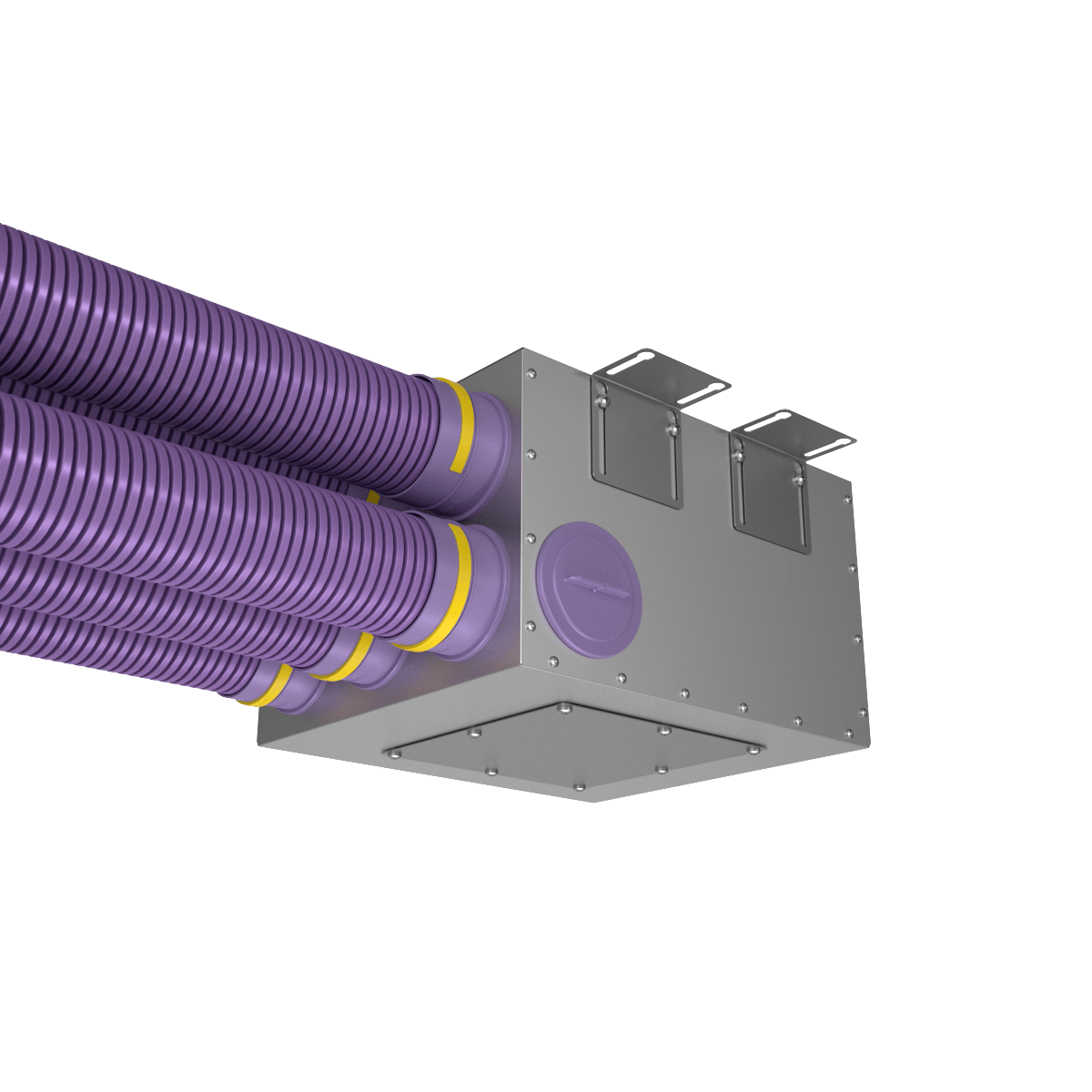

Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Провент/Provent RP 90 фиксируются специальными замками Провент/Provent LK 90 на присоединительных фланцах Провент/Provent FR 90 (фланцы и замки приобретаются отдельно).
Таблица значений сопротивления коллектора
| Расход м3/ч | Падение давления, Па |
| 50 | 6 |
| 75 | 7 |
| 100 | 9 |
| 125 | 10 |
| 150 | 12 |
| 175 | 14 |
| 200 | 16 |
| 225 | 19 |
| 250 | 23 |
Упаковочная информация
Коллектор упакован в коробку из плотного бурого гофрокартона.
- Размеры коробки: 480 х 380 х 270 мм
- Масса брутто: 5,48 кг
