Клапан воздушный с электроприводом и возвратной пружиной
Клапан воздушный с электроприводом и возвратной пружиной предназначен для перекрытия канала при выключенном оборудовании, чтобы исключить неконтролируемое движение холодного воздуха в канале. Это необходимо для защиты оборудования и системы воздуховодов от образования конденсата или обмерзания.
| Модель | A, мм | B, мм | C, мм | Масса, кг |
|---|---|---|---|---|
| D125 | 200 | 250 | 230 | 1,96 |
| D160 | 200 | 250 | 265 | 2,06 |
| D200 | 200 | 250 | 305 | 2,31 |
| D250 | 200 | 250 | 355 | 2,52 |
| D315 | 200 | 250 | 425 | 3,16 |
Конструкция
Корпус и поворотная пластина изготовлены из оцинкованной стали. Наличие эластичного уплотнителя на поворотной пластине обеспечивает плавный ход, герметичное примыкание к корпусу в закрытом состоянии и не допускает примерзания пластины к корпусу при минусовой температуре уличного воздуха.

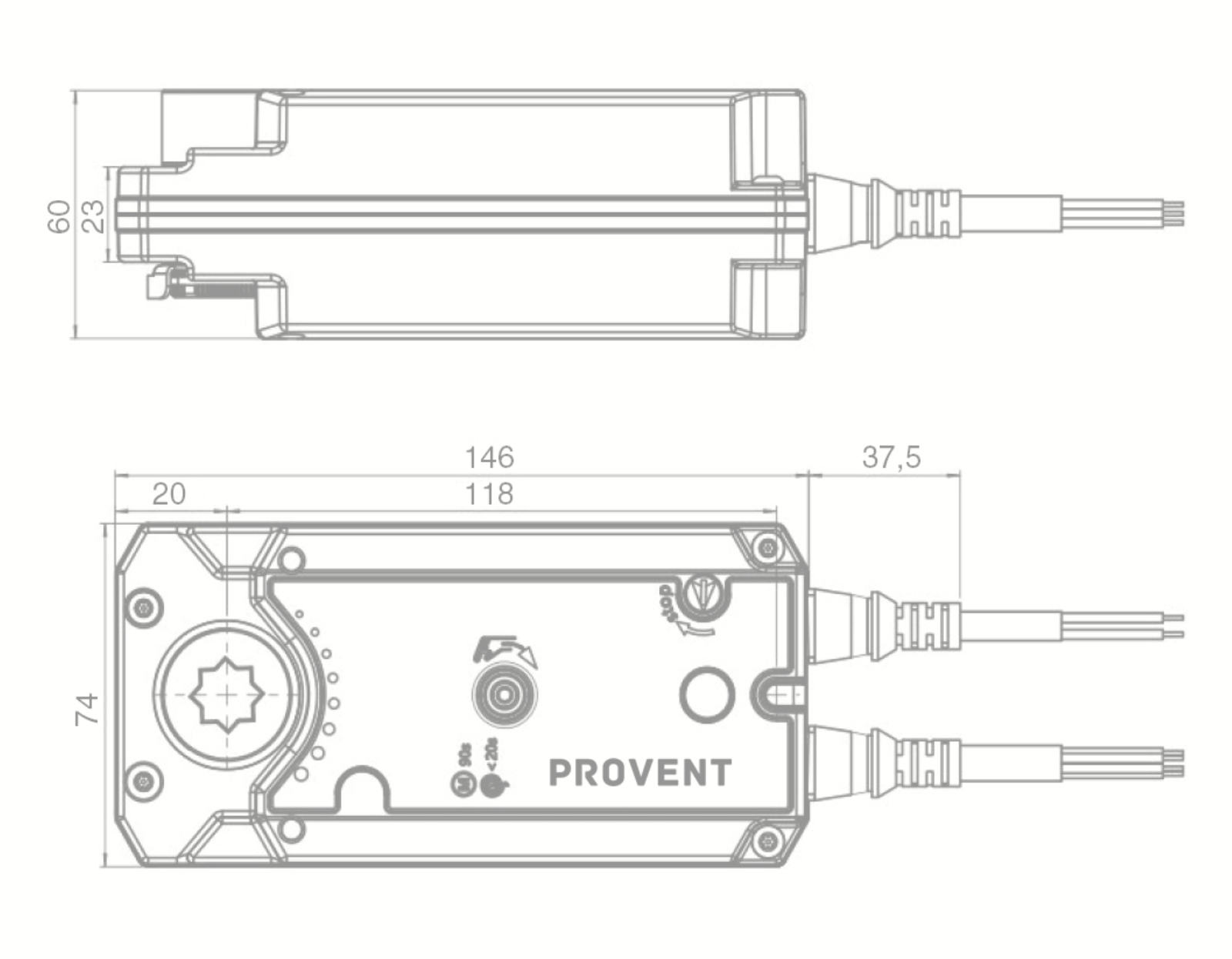

Воздушный клапан PROVENT VLV укомплектован электроприводом с возвратной пружиной и питанием AC 230 В ± 10%, 50 Гц.
При подаче напряжения AC 230 В, например по сигналу автоматики системы вентиляции, электропривод поворачивает вал заслонки и открывает клапан. При выключении сигнала или при отключении напряжения в сети возвратная механическая пружина привода возвращает заслонку в исходное положение «закрыто».
Технические характеристики клапана воздушного с электроприводом и возвратной пружиной
| Момент вращения | 4 Н·м |
| Питающее напряжение | AC 230 В ± 10%, 50 Гц |
| Время срабатывания | 90 сек. |
| Тип регулирования | двухпозиционное (открыто/закрыто) |
| Класс защиты | IP54 |
| Размер вала для подключения | Шток 12 × 12 мм |
| Направление вращения | двусторонний монтаж |

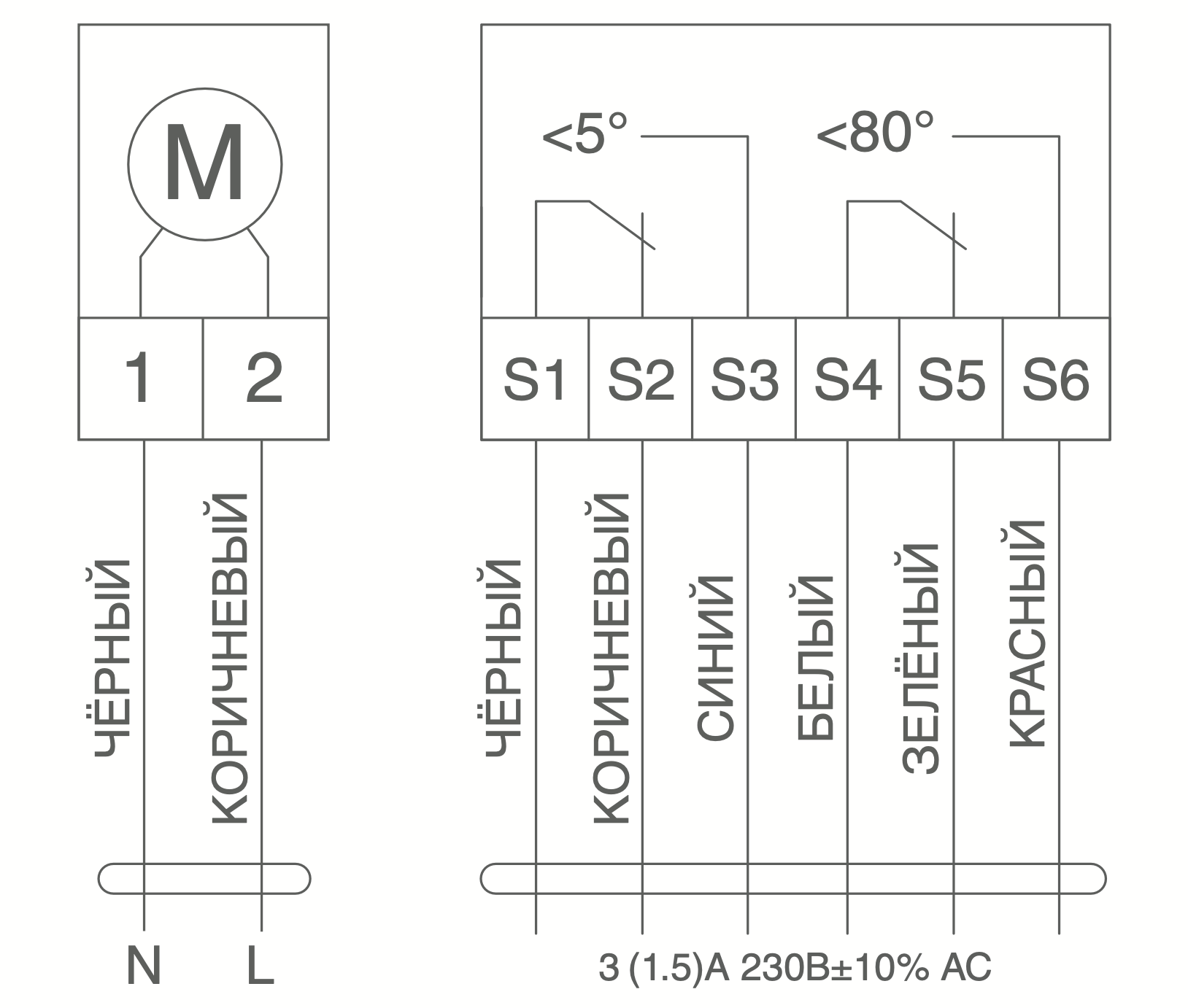

Схема подключения электропривода
У электропривода с возвратной пружиной два кабеля:
- Кабель питания имеет два провода: чёрный и коричневый. Чёрный провод подключается к N, коричневый — к L. Управляющее напряжение — AC 230 В.
- Кабель положения концевых выключателей имеет шесть проводов S1–S6: чёрный, коричневый, синий, белый, зелёный и красный. Контакты служат для контроля положения заслонки и при необходимости подключаются к автоматике системы вентиляции. В бытовых системах вентиляции этот кабель можно не использовать.
Монтаж
Монтаж воздушного клапана допускается в любом положении.
При размещении вентиляционной машины в отапливаемом помещении рекомендуется устанавливать клапаны на приточных и вытяжных воздуховодах, ведущих наружу, в месте пересечения теплового контура или на расстоянии не более 1 м от наружной стены либо перекрытия.
При размещении вентиляционной машины в неотапливаемом помещении рекомендуется устанавливать клапаны на воздуховодах, ведущих наружу и в дом, в месте пересечения теплового контура.
Упаковочная информация
Клапан воздушный с электроприводом и возвратной пружиной упакован в коробку из плотного гофрокартона.
- Размеры коробки: 265 × 430 × 320 мм
- Масса брутто: 3,50 кг
